Bpt NVM/200 Installationsanleitung

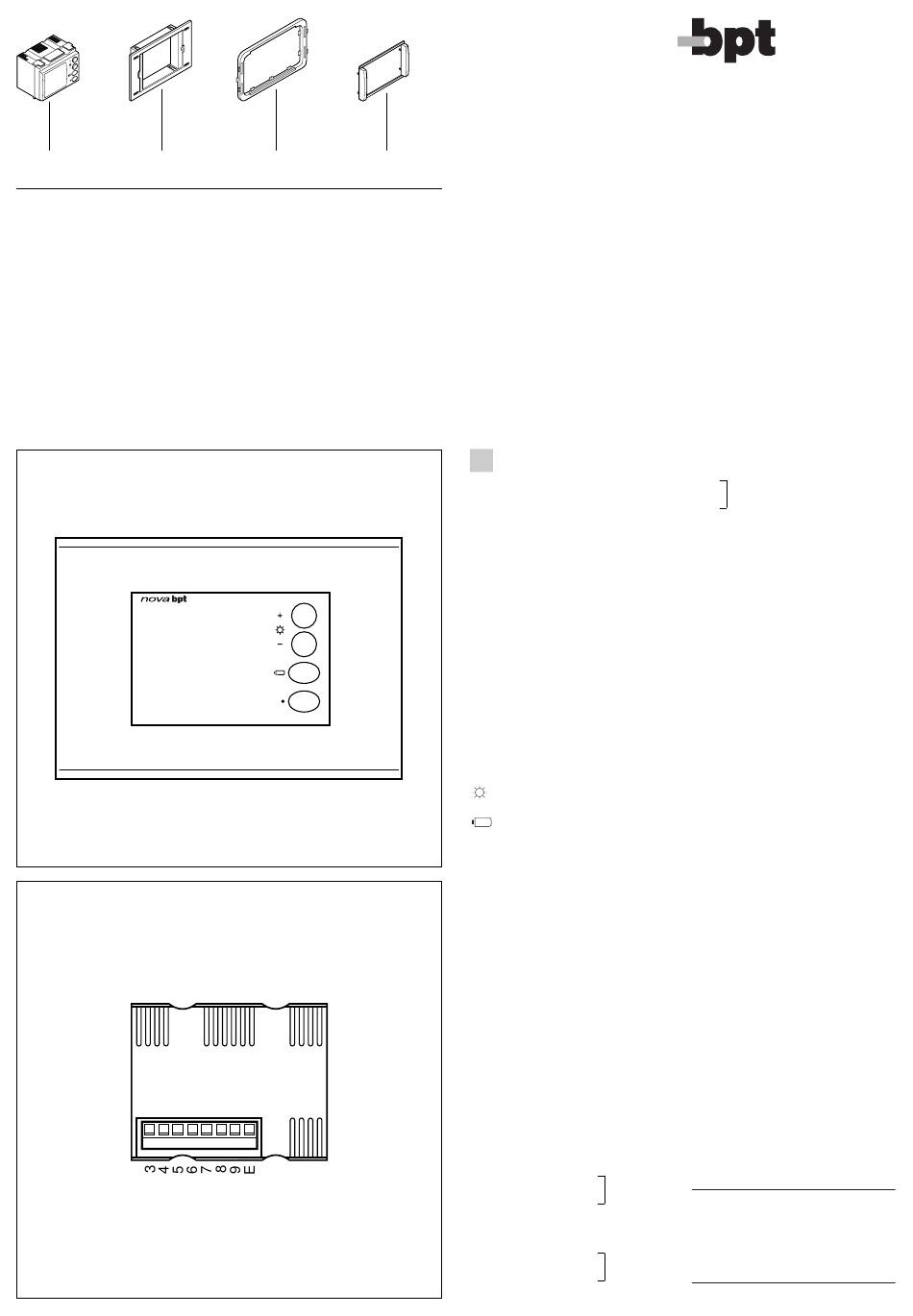

1 2
1)Modulo monitor/Monitor module/
Monitormodul/Module moniteur/
Módulo monitor/ Módulo monitor.
2)Telaio/Chassis/Rahmen/Châssis/
Bastidor/Estrutura.
3)Adattatore/Adapter/Adapter/Adap-
tateur/Adaptador/Adaptador.
11.2001/2404-7611
3 4
4)Adattatore copriforo/Hole plug
adapter/Adapter Abdeckklappe/
Adaptateur couvre-trou/Adaptador
cubre orificio/Adaptador tapa-furo.
NVM/200
ISTRUZIONI PER
I
L'INSTALLAZIONE

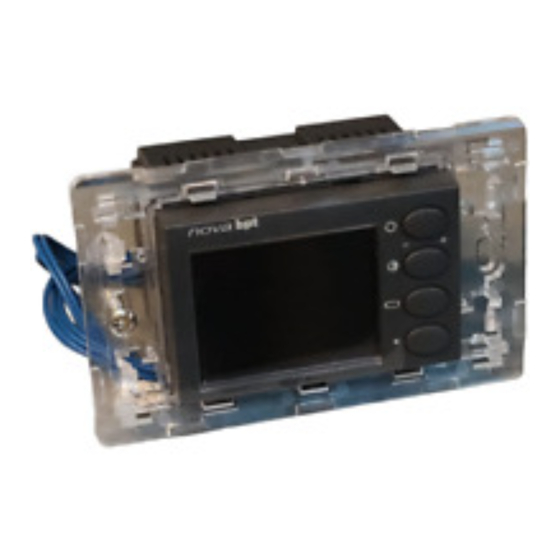

MODULO MONITOR
A COLORI NVM/200
Monitor a colori da utilizzare abbi-
nato al modulo viva-voce NC/221
negli impianti videocitofonici serie
200.
Può essere inserito da solo in una
scatola da incasso rettangolare
unificata da tre moduli, oppure
abbinato al modulo viva-voce in
una scatola da incasso unificata
da sei moduli.
L'apparecchio è fornito di un telaio
e adattatori per l'utilizzo di alcuni
modelli di placche in commercio.
È munito dei seguenti comandi
(fig. 1):
Luminosità
Inserimento posto esterno
• Comando centralizzato
1
(luce scale, selezione posto
esterno)
Saturazione colore.
Per regolare la saturazione
del colore, attivare l'impianto
tramite il pulsante inserimen-
to posto esterno e, mantene-
dolo premuto, agire sui pul-
santi + e – della luminosità.
Questa operazione non può
essere effettuata se il pulsan-
te di inserimento posto ester-
no viene rilasciato prima di
effettuare le opportune rego-
lazioni, oppure se il monitor è
stato attivato dal posto ester-
no.
(fig. 2)
Funzione dei morsetti
3 segnale video
4 schermo s. video
Se la linea non prosegue collegare
una resistenza da 75Ω (viola-
verde-nero-oro) tra i morsetti 3 e 4.
3 s. video positivo
4 s. video negativo
2
Se la linea non prosegue collegare
BPT S.p.A.
30020 Cinto Caomaggiore
Venezia/Italy
le due resistenze da 56Ω (verde-blu-
nero-oro) tra i morsetti 3-5 e 4-5.
– 14÷17,5V
5
6 + alimentazione monitor
7 ingresso chiamata dal posto
esterno
8 audio dal posto esterno
9 audio al posto esterno
E abilitazione derivato interno
Caratteristiche tecniche
• Standard video: PAL.
• Display: LCD Poly-Silicon TFT a
colori da 2".
• Risoluzione: 521x218 punti.
• Alimentazione: 14÷17,5 V cc.
• Assorbimento: 220 mA max.
(5mA a riposo).
• Ingresso video: 1 Vpp (da 0,7 a
1,5 Vpp) da linea coassiale; V+
0,6 Vpp, V– 0,6 Vpp (da 0,3 a 0,8
Vpp) da linea differenziale (dop-
pino telefonico).
• Impedenza d'ingresso video: 5 kΩ.
• Temperatura di funzionamento:
da 0 °C a +35 °C.
Installazione
Il modulo monitor può essere instal-
lato da solo abbinato al modulo
viva-voce NC/221 (fig. 3), oppure
abbinato al modulo viva-voce in
unica scatola incasso (fig. 4).
Murare la scatola incasso a filo
muro e ad una altezza adeguata
all'utente.
ATTENZIONE. Per estrarre il modu-
lo monitor dal telaio agire sulle alet-
te di bloccaggio e spingere dalla
parte posteriore (fig. 5).
Esempi di montaggio del modulo
monitor NVM/200 in una scatola
incasso unificata da tre moduli con
alcune placche in commercio:
cavo 1 (fig. 6)
coassiale
A (scatola incasso)
B (telaio BPT)
C (placca BTICINO serie Living art.
L4803 o Light art. N4803).
doppino
telefonico 2 (fig. 7)
A (scatola incasso)
1
