Bedienung SMF
®
-ER System
Bedienung Systemschellen

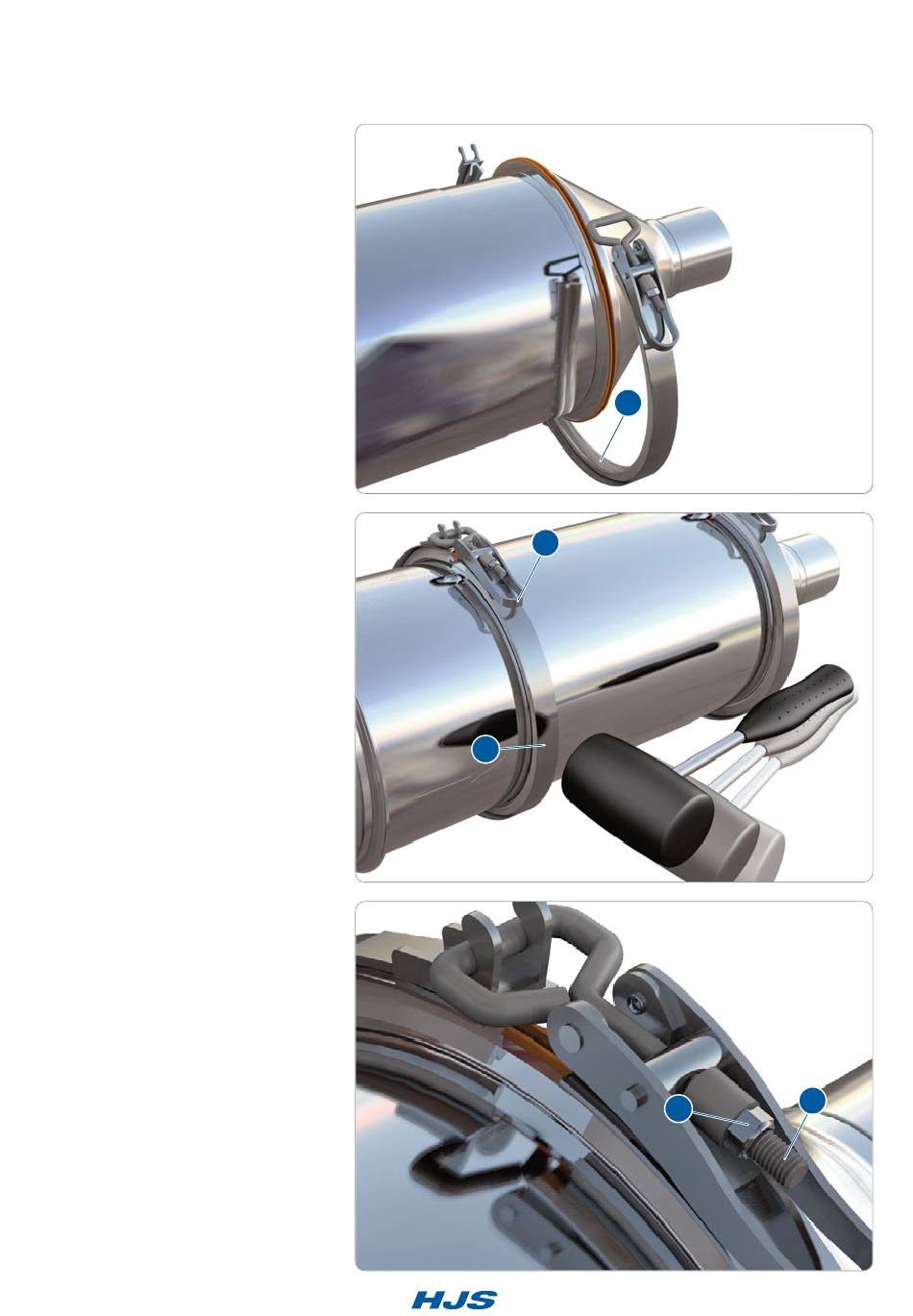

> Beim Einbau der Verbindungsschelle ist ggfs. ein ge-
eignetes Schmiermittel umlaufend zu verwenden, um
eine Korrosion der Verbindungsflächen (4) zu verhin-
dern (z.B. mit einer metallischen Gleitpaste).
4
Bedienung Systemschellen
5
> Die Verbidnungsschelle ist zu positionieren und über
den Verbindungsgriff (5) zu schliessen.
> Um einen gleichmäßigen Sitz der Dichtflächen zu
gewährleisten, sind die Verbindungselemente (6) über
den gesamten Umfang mit einem Gummihammer
leicht anzuschlagen.
6
Bedienung Systemschellen
> Es ist auf eine ausreichende Dichtigkeit der System-
schellen zu achten.
>Bei Bedarf können die Systemschellen im geschlos-
senen Zustand eingestellt werden.
> Bei der Einstellung ist die selbstsichernde Mutter (7)
dem vorgegebenen Anzugsmoment von 7 Nm anzu-
8
7
ziehen.
> Um eine Korrosion der Befestigungsschraube (8) zu
verhindern, ist ggfs. ein geeignetes Schmiermittel für
das Gewinde der Schraube zu verwenden.
17
