Einbaulage Manometer SMF
®
-ER System
Hinweise zur Montage
3

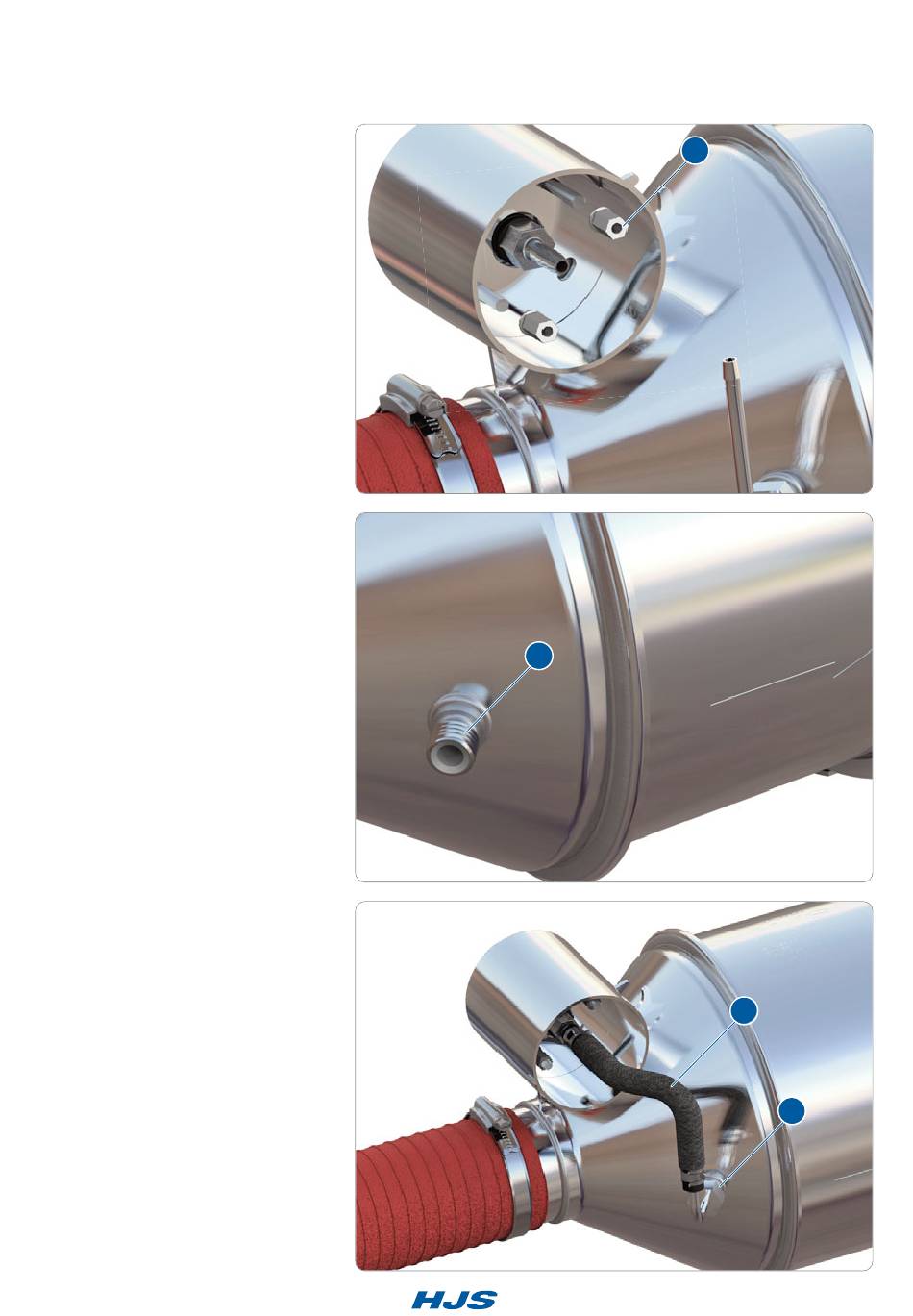

> Das Manometer ist in das Gehäuse einzusetzen und
mit den Befestigungsmuttern (3) zu montieren (4 Nm).
Einbauposition des Manometers
> Wird der Gegendruckanschluss verändert, ist vor
der Montage auf das Gewinde (4) ein geeigenetes
Schutzmittel aufzutragen (z.B. keramische Hochleis-
tungspaste).
4
Einbauposition des Manometers
> Der Anschlussschlauch mit Marderschutz (5) ist mit
stetigem Gefälle knickfrei zur Messstelle zu montieren.
Eine Siphonbildung ist auszuschliessen.
5
Anzugsmoment für die Überwurfmutter (6) des
Gegendruckanschlusses: 25 Nm
6
