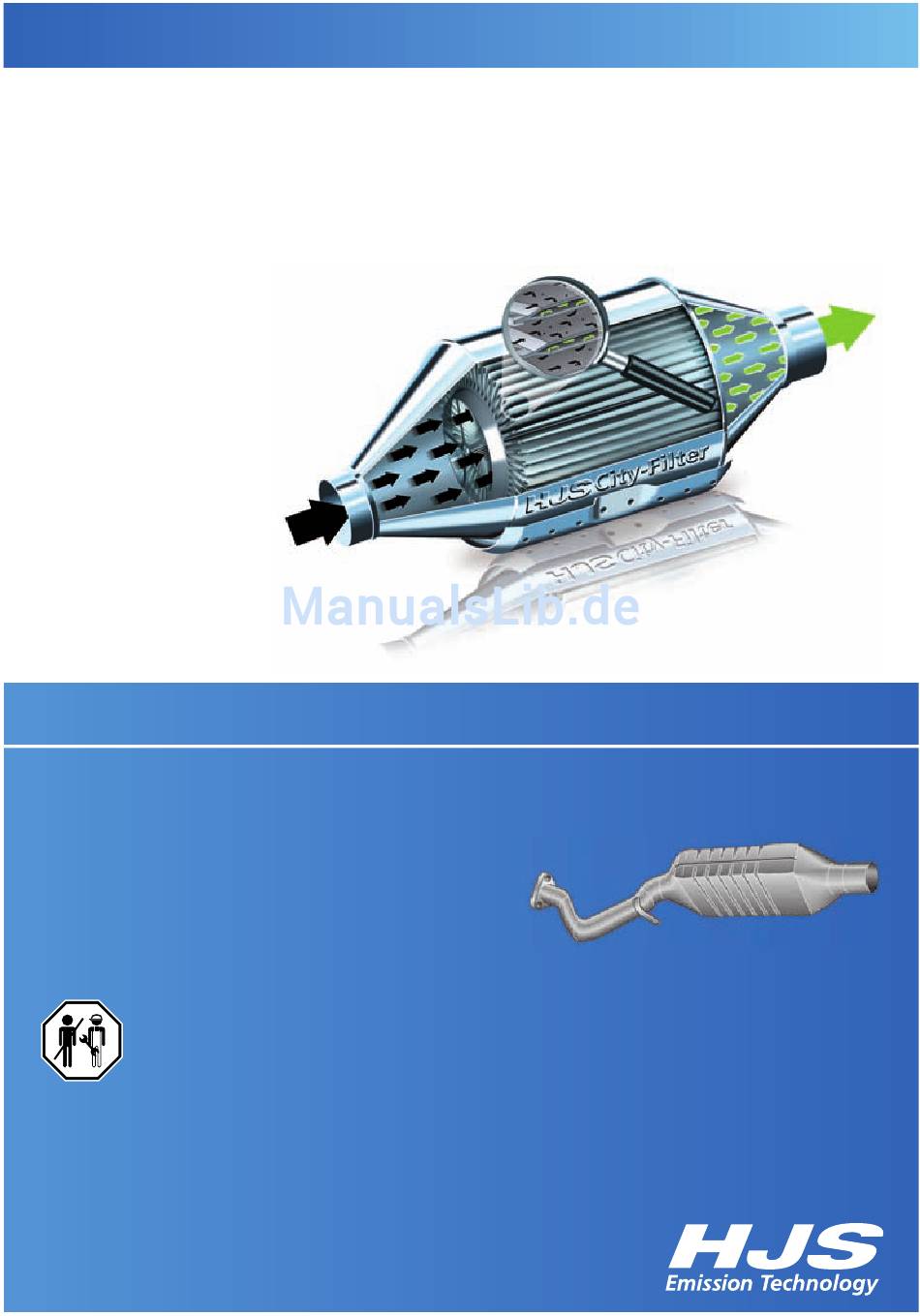

HJS Diesel-Partikelfilter
City-Filter
VW Passat Typ: 3B / 3BG
Audi A4 Typ: B5
Audi A6 Typ: 4B
Skoda Superb Typ: 3U
1,9L
Einbau- / Betriebsanleitung
Allgemein
Diese Einbauanleitung ist ausschließlich gültig für die Nachrüstung
einer serienmäßigen Abgasanlage mit dem City-Filter
Vor Einbau und Inbetriebnahme des City-Filter
tung sorgfältig zu lesen.
Weitere allgemeine Informationen für den Monteur und den
Fahrzeughalter sind auf der Rückseite zu finden.
Die Montage des City-Filter
Fachpersonal einer Kfz-Werkstatt durchzuführen.
www.hjs.com
®
®
ist die Einbauanlei-
®
ist ausschließlich durch das qualifizierte
®
Lieferumfang

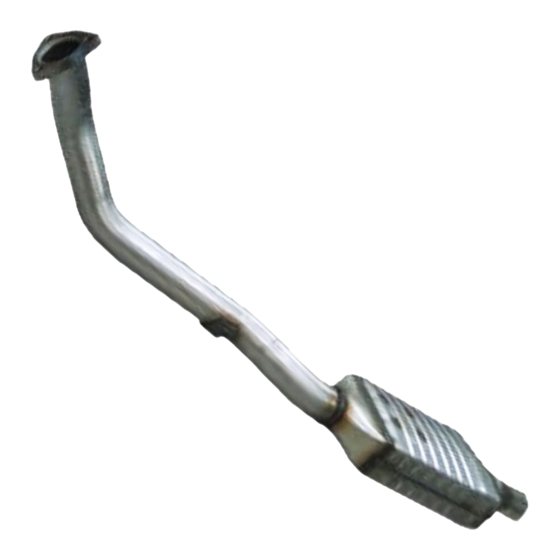

• City-Filter
.
• Montageteile
• Hinweis-Schilder Motorraum / B-Säule Fahrerseite
• Abnahmebescheinigung zur Vorlage
bei der Zulassungsstelle
• Garantie-Erklärung
• Allgemeine Betriebserlaubnis (ABE)
®
Werbung
Verwandte Anleitungen für HJS 3B
Inhaltszusammenfassung für HJS 3B
- Seite 1 HJS Diesel-Partikelfilter City-Filter ® VW Passat Typ: 3B / 3BG Audi A4 Typ: B5 Audi A6 Typ: 4B Skoda Superb Typ: 3U 1,9L Einbau- / Betriebsanleitung Allgemein Lieferumfang Diese Einbauanleitung ist ausschließlich gültig für die Nachrüstung • City-Filter ® einer serienmäßigen Abgasanlage mit dem City-Filter ®...
- Seite 2 BITTE BEACHTEN Hinweis zur Auswahl der Einbauvarianten Vor Beginn der Arbeiten muss geprüft werden, welche folgende Einbauvariante am Fahrzeug zum Tragen kommt. Einbauvariante A (Seite 3 - 4): Sind der Katalysator und das nachfolgende Abgasrohr durch eine Flanschverbindung miteinander verschraubt, ist die Einbauvariante A zu verwenden.
- Seite 3 VARIANTE Vorbereitung Montage City-Filter ® • Stellen Sie sicher, dass nur mit geeignetem Schutz an der möglicherweise heißen Abgasanlage gearbeitet wird. Grundsätzlich sind die mitgelieferten Montageteile zu verwenden. • Bei serienmäßigen Abgasanlagen müssen vor der Demontage des Abgasrohres die Querstreben (3 - nur Audi A6) sowie die Motorverkleidung ausgebaut werden.
- Seite 4 VARIANTE Montage City-Filter ® • Der City-Filter ist so auszurichten, dass andere Fahrzeugteile nicht berührt werden! Der Rohrverbinder (10) ® mindestens 40mm auf die jeweiligen Rohrenden aufzuschieben. • Der zusätzliche Träger (11) ist am Unterboden mit den serienmäßigen Schrauben (12) und Gewindesicherungsmittel zu befestigen.
- Seite 5 VARIANTE Vorbereitung Montage City-Filter ® • Stellen Sie sicher, dass nur mit geeignetem Schutz an der möglicherweise heißen Abgasanlage gearbeitet wird. • Grundsätzlich sind die mitgelieferten Montageteile zu verwenden. • Bei serienmäßigen Abgasanlagen müssen vor der Kürzung des Abgasrohres die Motorverkleidung sowie die Querstreben (3 - nur Audi A6)
- Seite 6 VARIANTE Vorbereitung Montage City-Filter ® • Das Gummimetallelement ist vor der Montage an den City-Filter zu befestigen. ® • Der neue Rohrverbinder (90mm Länge) ist auf den City-Filter aufzuschieben. ® VARIANTE Vorbereitung Montage City-Filter ® • Der neue Rohrverbinder (125mm Länge) wird auf den Mittelschalldämpfer aufgeschoben.
- Seite 7 VARIANTE Montage City-Filter ® • Der City-Filter ist so auszurichten, dass andere Fahrzeugteile nicht berührt werden! Die Rohrverbinder (11) (12) sind ® mindestens 40mm auf die jeweiligen Rohrenden aufzuschieben. • Der zusätzliche Träger (13) ist am Unterboden mit den serienmäßigen Schrauben (14) und Gewindesicherungsmittel zu befestigen.
-
Seite 8: Garantie-Erklärung
® Einbaudatum ist auf der Garantie-Erklärung von der Fachwerkstatt zu bestätigen. Die ausgefüllte Garantie-Erklärung ist mit dem beigefügten Rückumschlag an HJS zurückzusenden. Ein Garantieanspruch besteht nicht, wenn diese Anforderungen nicht nachweislich erfüllt wurden. Weiterhin besteht kein Garantieanspruch, wenn der Einbau unsachgemäß erfolgt, wenn Angaben in der Einbau-/ Betriebs- anleitung nicht beachtet wurden, wenn durch Nachbesserungsversuche Veränderungen am City-Filter...
