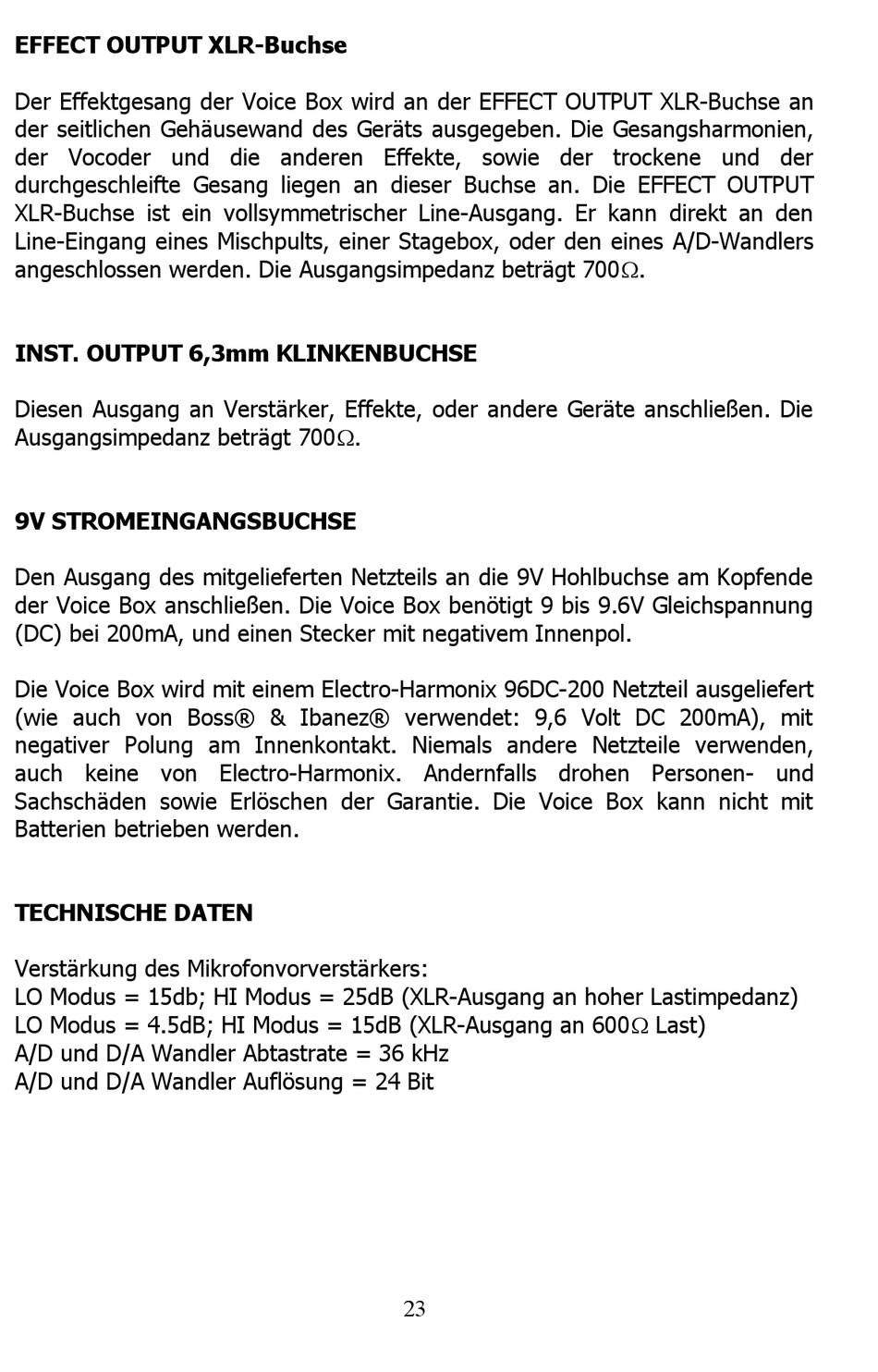

EFFECT OUTPUT XLR-Buchse
Der Effektgesang der Voice Box wird an der EFFECT OUTPUT XLR-Buchse an
der seitlichen Gehäusewand des Geräts ausgegeben. Die Gesangsharmonien,
der Vocoder und die anderen Effekte, sowie der trockene und der
durchgeschleifte Gesang liegen an dieser Buchse an. Die EFFECT OUTPUT
XLR-Buchse ist ein vollsymmetrischer Line-Ausgang. Er kann direkt an den
Line-Eingang eines Mischpults, einer Stagebox, oder den eines A/D-Wandlers
angeschlossen werden. Die Ausgangsimpedanz beträgt 700.
INST. OUTPUT 6,3mm KLINKENBUCHSE
Diesen Ausgang an Verstärker, Effekte, oder andere Geräte anschließen. Die
Ausgangsimpedanz beträgt 700.
9V STROMEINGANGSBUCHSE
Den Ausgang des mitgelieferten Netzteils an die 9V Hohlbuchse am Kopfende
der Voice Box anschließen. Die Voice Box benötigt 9 bis 9.6V Gleichspannung
(DC) bei 200mA, und einen Stecker mit negativem Innenpol.
Die Voice Box wird mit einem Electro-Harmonix 96DC-200 Netzteil ausgeliefert
(wie auch von Boss® & Ibanez® verwendet: 9,6 Volt DC 200mA), mit
negativer Polung am Innenkontakt. Niemals andere Netzteile verwenden,
auch keine von Electro-Harmonix. Andernfalls drohen Personen- und
Sachschäden sowie Erlöschen der Garantie. Die Voice Box kann nicht mit
Batterien betrieben werden.
TECHNISCHE DATEN
Verstärkung des Mikrofonvorverstärkers:
LO Modus = 15db; HI Modus = 25dB (XLR-Ausgang an hoher Lastimpedanz)
LO Modus = 4.5dB; HI Modus = 15dB (XLR-Ausgang an 600 Last)
A/D und D/A Wandler Abtastrate = 36 kHz
A/D und D/A Wandler Auflösung = 24 Bit
