Harmonie-Maschine und Vocoder

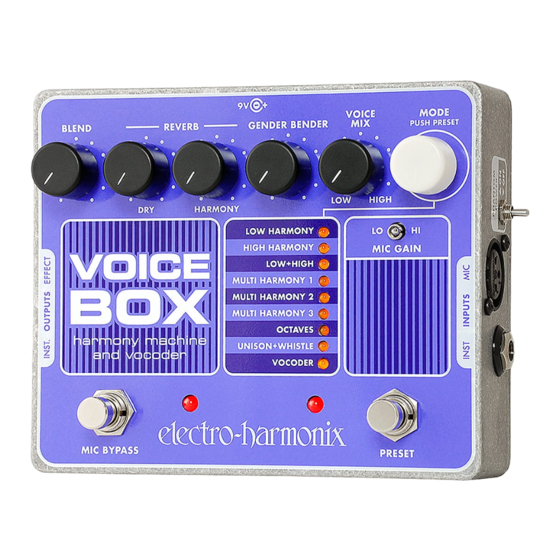

Glückwunsch zum Erwerb der Electro-Harmonix Voice Box! Die Voice Box ist
eine umfassende und einfach zu bedienende Gesangsharmonie- Maschine mit
Vocoder. Sänger/*innen können 1 bis 4-stimmige Harmonien zu ihrem
Sologesang erzeugen. Die Harmonien werden von den auf dem jeweiligen
Instrument gespielten Akkorden, sowie von den gesungenen Noten bestimmt.
Die Voice Box verfügt über einen hervorragenden und einfach zu bedienenden
Vocoder, mittels dem sich mit Leichtigkeit klassische Vocoder Klänge
herzaubern lassen. Darüber hinaus verfügt die Voice Box über einen Oktaven-
Modus, einen Pfeif-Effekt, und einen Unisono-Effekt.
Besondere Merkmale der Voice Box:
3 verschiedene Doppel-Harmonie Modi inklusive: Tief, Hoch, Tief + Hoch.
3 verschiedene Multi-Harmonie Modi.
Der Vocoder Modus verwandelt die Voice Box in einen professionell
klingenden Vocoder.
Der Oktaven Modus erzeugt eine Oktave über und eine unter der Stimme.
Der Pfeif Modus generiert einen Pfeifton 2 Oktaven über der gesungenen
Note.
Der
Unisono
Tonhöhenänderung.
Bietet Speichern und Laden von bis zu 9 Presets: 1 Preset pro Modus.
Presets mittels MODE Regler oder mittels PRESET Fußtaster durchscrollen.
Eingebauter
Phantomspeisung und Verstärkungseinstellung.
Effektausgang über symmetrische XLR Line Buchse zum Anschluss an
Mischpulte und Stageboxen.
Saubere und transparente analoge Durchschleifschaltung für das Instrument.
WARNUNG: Ausschließlich das mit der Voice Box ausgelieferte 9.6DC-
200BI Netzteil verwenden. Niemals andere Netzteile verwenden, auch
keine von Electro-Harmonix. Andernfalls drohen Personen- und
Sachschäden sowie Erlöschen der Garantie. Die Voice Box kann nicht mit
Batterien betrieben werden.
VOICE BOX
Modus
ermöglicht
symmetrischer
eine
Formantverschiebung
Mikrofonvorverstärker
1
ohne
mit
schaltbarer
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Electro-Harmonix Voice Box
Inhaltszusammenfassung für Electro-Harmonix Voice Box

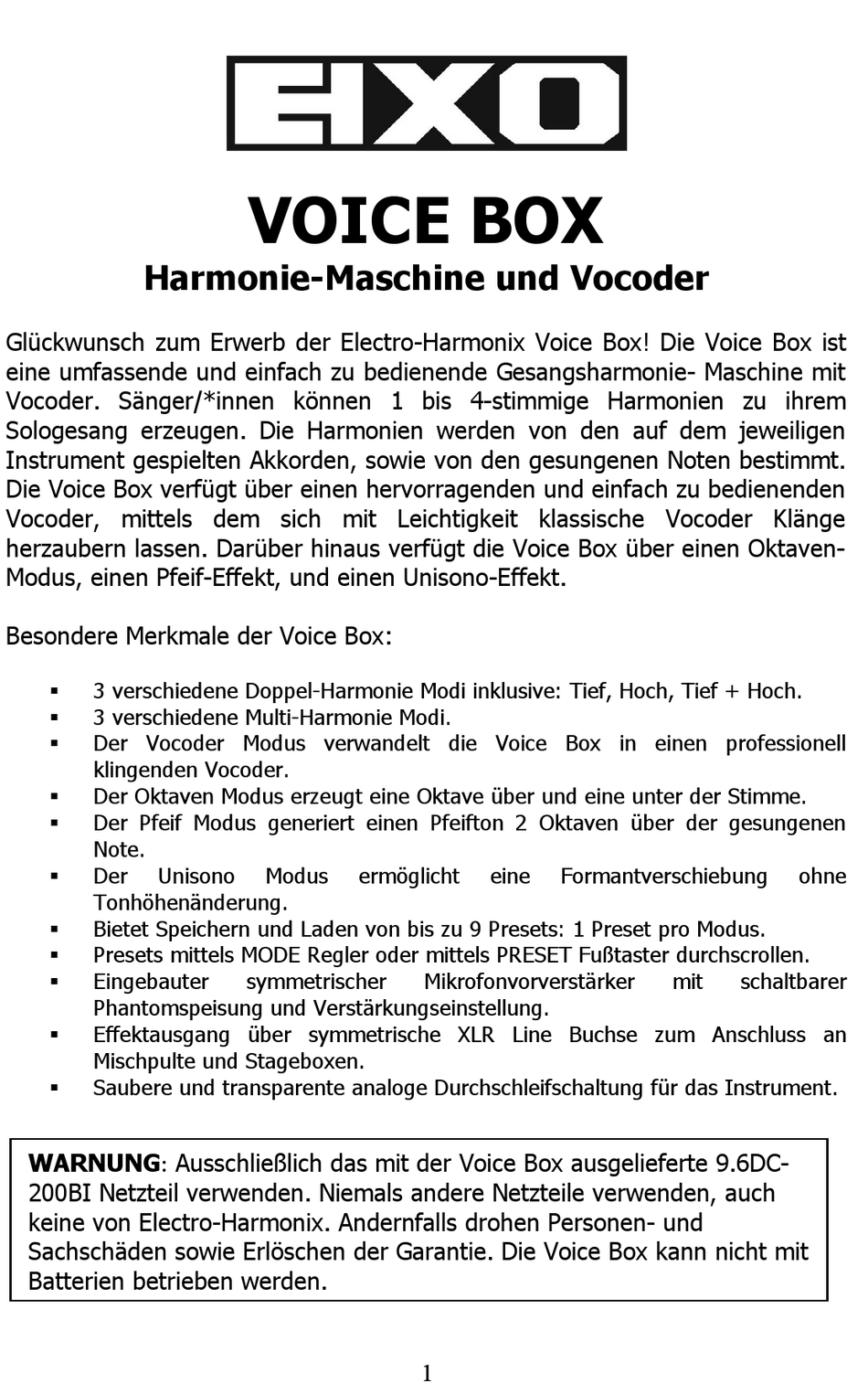

- Seite 1 VOICE BOX Harmonie-Maschine und Vocoder Glückwunsch zum Erwerb der Electro-Harmonix Voice Box! Die Voice Box ist eine umfassende und einfach zu bedienende Gesangsharmonie- Maschine mit Vocoder. Sänger/*innen können 1 bis 4-stimmige Harmonien zu ihrem Sologesang erzeugen. Die Harmonien werden von den auf dem jeweiligen Instrument gespielten Akkorden, sowie von den gesungenen Noten bestimmt.
-
