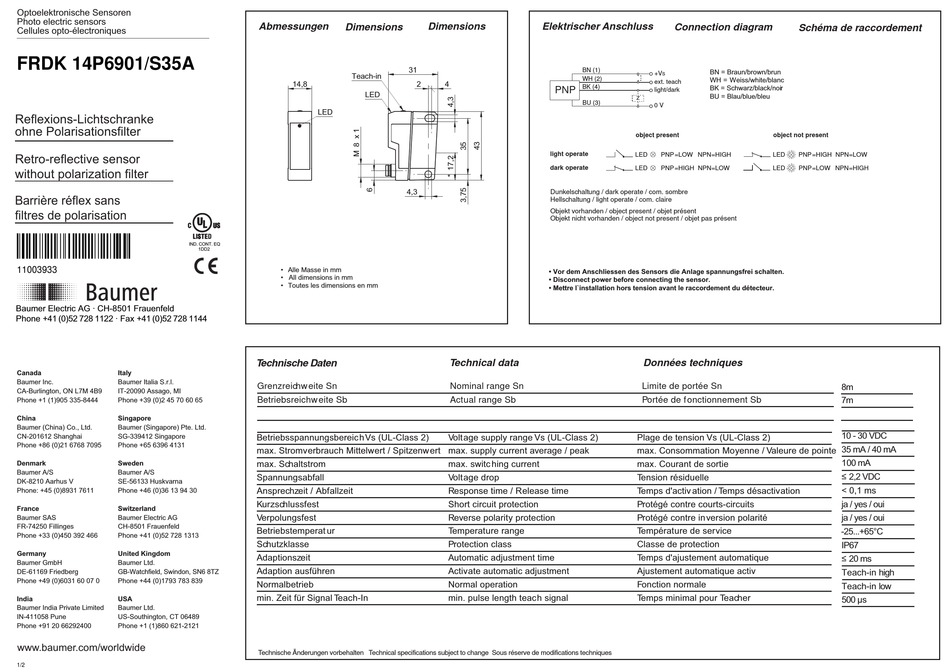

Baumer FRDK 14P6901/S35A Bedienungsanleitung

Optoelektronische Sensoren
Photo electric sensors
Cellules opto-électroniques
FRDK 14P6901/S35A
Reflexions-Lichtschranke
ohne Polarisationsfilter
Retro-reflective sensor
without polarization filter
Barrière réflex sans
filtres de polarisation
Í?+ÂGAÂÂ*ÂLÎ
IND. CONT. EQ
11003933
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144
Canada Italy
Baumer Inc. Baumer Italia S.r.l.
CA-Burlington, ON L7M 4B9 IT-20090 Assago, MI
Phone +1 (1)905 335-8444 Phone +39 (0)2 45 70 60 65
China Singapore
Baumer (China) Co., Ltd. Baumer (Singapore) Pte. Ltd.
CN-201612 Shanghai SG-339412 Singapore
Phone +86 (0)21 6768 7095 Phone +65 6396 4131
Denmark Sweden
Baumer A/S Baumer A/S
DK-8210 Aarhus V SE-56133 Huskvarna
Phone: +45 (0)8931 7611 Phone +46 (0)36 13 94 30
France Switzerland
Baumer SAS Baumer Electric AG
FR-74250 Fillinges CH-8501 Frauenfeld
Phone +33 (0)450 392 466 Phone +41 (0)52 728 1313
Germany United Kingdom
Baumer GmbH Baumer Ltd.
DE-61169 Friedberg GB-Watchfield, Swindon, SN6 8TZ
Phone +49 (0)6031 60 07 0 Phone +44 (0)1793 783 839
India USA
Baumer India Private Limited Baumer Ltd.
IN-411058 Pune US-Southington, CT 06489
Phone +91 20 66292400 Phone +1 (1)860 621-2121
www.baumer.com/worldwide
1/2
Abmessungen Dimensions
Teach-in
14,8
LED
LED
1DD2
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm
Technische Daten
Grenzreichw eite Sn
Betriebsreichw eite Sb
Betriebsspannungsbereich Vs (UL-Class 2)
max. Stromverbrauch Mittelwert / Spitzenw ert max. supply current average / peak
max. Schaltstrom
Spannungsabfall
Ansprechzeit / Abfallzeit
Kurzschlussfest
Verpolungsfest
Betriebstemperat ur
Schutzklasse
Adaptionszeit
Adaption ausführen
Normalbetrieb
min. Zeit für Signal Teach-In
Technische Änderungen vorbehalten Technical specifications subject to change Sous réserve de modifications techniques
Dimensions Elektrischer Anschluss
BN (1)
31
WH (2)
2 4
BK (4)
PNP
BU (3)
light operate
dark operate
Dunkelschaltung / dark operate / com. sombre
4,3
Hellschaltung / light operate / com. claire
Objekt vorhanden / object present / objet présent
Objekt nicht vorhanden / object not present / objet pas présent
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
• Disconnect power before connecting the sensor.
• Mettre l`installation hors tension avant le raccordement du détecteur.
Technical data
Nominal range Sn
Actual range Sb
Voltage supply range Vs (UL-Class 2)
max. switc hing current
Voltage drop
Response time / Release time
Short circuit protection
Reverse polarity protection
Temperature range
Protection class
Automatic adjustment time
Activate automatic adjustment
Normal operation
min. pulse length teach signal
Connection diagram
Schéma de raccordement
+V BN = Braun/brown/brun
S
WH = Weiss/white/blanc
ext. teach
BK = Schwarz/black/noir
light/dark
BU = Blau/blue/bleu
Z
0 V
object present object not present
PNP =LOW =HIGH
LED NPN=HIGH LED PNP
LED PNP =HIGH NPN =LOW LED PNP=LOW NPN=HIGH
Données techniques
Limite de portée Sn
Portée de f onctionnement Sb
Plage de tension Vs (UL-Class 2)
max. Consommation Moyenne / Valeure de pointe
max. Courant de sortie
Tension résiduelle
Temps d'activ ation / Temps désactivation
Protégé contre courts-circuits
Protégé contre in version polarité
Température de service
Classe de protection
Temps d'ajustement automatique
Ajustement automatique activ
Fonction normale
Temps minimal pour Teacher
=LOW
NPN
8m
7m
10 - 30 VDC
35 mA / 40 mA
100 mA
≤ 2,2 VDC
< 0,1 ms
ja / yes / oui
ja / yes / oui
-25...+65°C
IP67
≤ 20 ms
Teach-in high
Teach-in low
500 s
