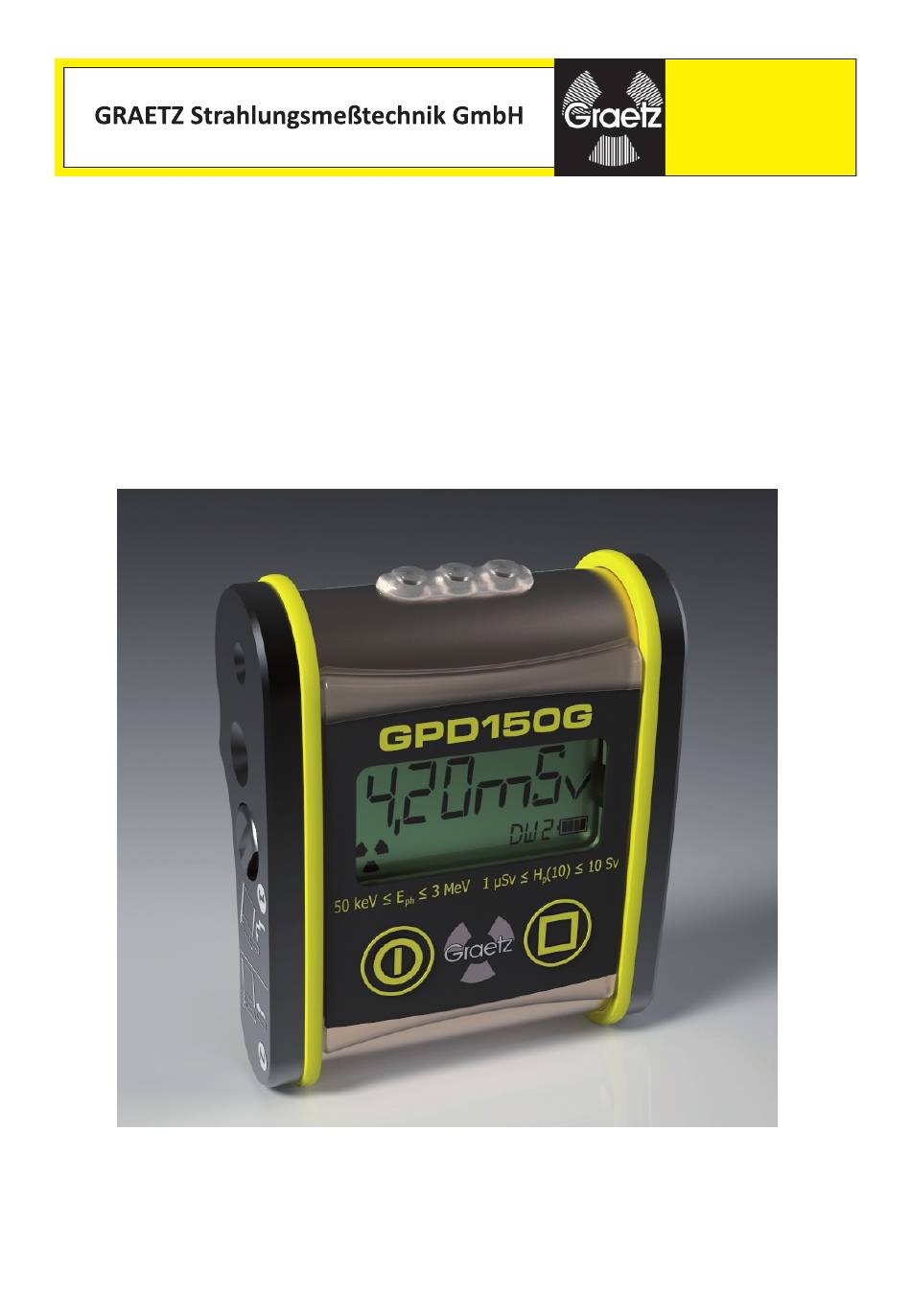

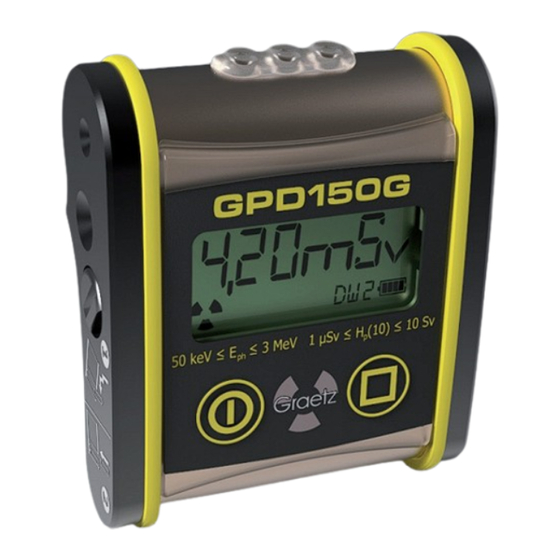

- Seite 1 Gebrauchsanweisung für das GRAETZ-Alarmdosimeter GPD150GF Stand: Oktober 2018, ab Softwareversion 1.84...
-
Seite 2: Inhaltsverzeichnis
4.1 Dosiswarnung .......... 10 4.2 Dosisleistungswarnung ......11 4.3 Batteriewarnung ........11 5 Das Menü ............ 12 5.1 Ausschalten des GPD150GF ....13 5.2 Dosiswarnschwelle auswählen ....13 5.3 Dosis löschen .......... 14 5.4 Akustische Einzelimpulsanzeige ....14 5.5 Restzeit ............ 14 6 Mögliche Störungen ........ - Seite 3 Gebrauchsanweisung GPD150GF 6.4 Messbetrieb ..........17 7 Batteriewechsel ........... 18 8 Technische Daten ........19 9 Entsorgung des Altgeräts ......21 10 Reparatur und Kundendienst ....22 11 Konformitätserklärung ......23 Ab Softwareversion 1.84...
-
Seite 4: Vorwort
Um eine fehlerfreie Handhabung des Messgeräts zu gewährleisten, lesen Sie die nachfolgen de Gebrauchsanweisung bitte sorgfältig durch. Das GPD150GF dient zur Messung von Photonen- strahlung (Röntgen- und Gamma strahlung). Es ist werkseitig so vorkonfiguriert, dass die Mes sung direkt nach dem Einlegen der Batterien und dem Einschalten des Geräts erfolgen kann. -
Seite 5: Einführung
Gebrauchsanweisung GPD150GF 2 Einführung 2.1 Einsatzmöglichkeiten Das GPD150GF ist ein robustes, zuverlässiges und einfach zu bedienendes Dosismessgerät. Es dient zur sicheren Besti mmung der Personendo sis. Die Messgröße ist die Tiefenpersonendosis H (10). Die Anzeige erfolgt in Sievert. Das GPD150GF bietet unter anderem folgende... -
Seite 6: Bedien- Und Anzeigeelemente
GPD150GF Gebrauchsanweisung 2.2 Bedien- und Anzeigeelemente Flüssigkristallanzeige Taste Menübedienung Taste Ein/Aus bzw. Menüaufruf Verschluss für Batterieraumdeckel Schallgeber Optische Warnung Ab Softwareversion 1.84... -
Seite 7: Inbetriebnahme
3.1 Vor dem Gebrauch Vor Inbetriebnahme müssen zwei Batterien vom Typ AAA (1,5 V) in das Batteriefach eingelegt werden (siehe Pikto gramme auf dem Batterie- raumdeckel des GPD150GF und Abschnitt 7). 3.2 Ein- und Ausschalten Zum Einschalten des GPD150GF kurz drü- cken. -
Seite 8: Die Anzeige
Der Zustand der akustischen Einzelimpulsanzei ge und im Menü vorgenommene Änderungen werden dabei gespeichert. Sind gerade Warn- oder Feh- lermeldungen aktiv, müssen diese zu erst quittiert werden, bevor das GPD150GF aus geschaltet wer- den kann. 3.3 Die Anzeige Das GPD150GF besitzt eine gut ablesbare Flüs- sigkristallanzeige. -
Seite 9: Akustische Einzelimpulsanzeige
Einzelimpuls- anzeige wird das Lautsprechersymbol eingeblen det und jeder Zählrohrimpuls mit einem kurzen Ton signalisiert. Ab Werk ist das GPD150GF so kon- fi guriert, dass die akusti sche Einzelimpulsanzei ge ausgeschaltet ist. Diese Einstellung kann im Menü geändert werden. -
Seite 10: Dosiswarnung
Wird die aktive Dosiswarnschwelle überschritten, blinken das Symbol „DW“ und die entspre chende Nummer der Warnschwelle unten rechts im Dis- play. Die akustische Warnung wird ausge löst und die Warn-LEDs an der Oberseite des GPD150GF blinken. Die Dosiswarnung ist mit quittier bar. Damit wird die Warnung ausgeschaltet und die nächsthöhere... -
Seite 11: Dosisleistungswarnung
Batteriesymbols angezeigt. Sind die Batterien fast leer, blinkt das Batterie symbol und alle zwei Minuten erfolgt eine War nung durch einen Warnton sowie das Aufleuch ten der Warn- LEDs an der Oberseite des GPD150GF. Die Batterien Ab Softwareversion 1.84... -
Seite 12: Das Menü
Taste, schaltet das Gerät automati sch zu rück zur Dosisanzeige. Geänderte Einstellungen innerhalb des Menüs werden dabei übernom men und gespeichert. Das GPD150GF besitzt fünf Menüpunkte, durch die der Bediener mit blätt ern kann: Ausschalten Ausnahme: Restzeitanzeige 60 s... -
Seite 13: Ausschalten Des Gpd150Gf
Akusti sche Einzelimpulsanzeige Restzeit bis zum Erreichen der nächsten Dosiswarnschwelle 5.1 Ausschalten des GPD150GF Um ein versehentliches Ausschalten des GPD150GF zu verhindern, wurde diese Funkti on in das Menü verlegt. Durch Drücken von springt die Anzeige auf „OFF“. Das Gerät lässt sich nun mit ausschal- ten. -
Seite 14: Dosis Löschen
GPD150GF Gebrauchsanweisung Nach dem Einschalten des GPD150GF ist immer die zweite Dosiswarnschwelle aktiv, unabhängig davon, welche Dosiswarnschwelle vorher aktiv war! 5.3 Dosis löschen In diesem Menü kann der Bediener die bisher akkumulierte Dosis durch Drücken von unwider- ruflich löschen. Anschließend wechselt das Gerät zurück zur Dosisanzeige. -
Seite 15: Mögliche Störungen
Dauerwarn ton wird ausgelöst. An der Stelle der Warn schwellennummer wird die Fehlernummer angezeigt. Entnehmen Sie die Batt erien. Warten Sie eine Minute. Tritt der Fehler nach erneutem Einle gen der Batterien wie der auf, ist das GPD150GF defekt. Ab Softwareversion 1.84... -
Seite 16: Batterie Leer
GPD150GF Gebrauchsanweisung In diesem Fall müssen die Batt erien ent nommen und das Gerät an GRAETZ ge schickt werden (Aus- nahme: „Err 5“, nur Batt erien wechseln). Wenn Sie uns dabei die Fehlernummer angeben, können wir den Fehler schneller eingrenzen. -
Seite 17: Messbetrieb
Entnehmen Sie die Batt erien. Warten Sie eine Minute. Tritt der Fehler nach erneutem Einle gen der Batt erien wie der auf, ist das GPD150GF defekt oder die Batt erien sind leer. Sollte der Fehler auch mit einem neuen Batt erie- satz auft reten, müssen die Batt erien ent nommen... -
Seite 18: Batteriewechsel
GPD150GF GPD150GF Gebrauchsanweisung 7 Batteriewechsel Schritt 1: Die erste Batterie mit dem Minus- pol voran in den Batterieschacht einsetzen. Schritt 2: Die Batterie sollte mit leichtem Druck in der entsprechenden Position arre- tiert werden. Schritt 3: Die zweite Batterie mit dem Pluspol voran einsetzen. -
Seite 19: Technische Daten
Gebrauchsanweisung GPD150GF 8 Technische Daten Dosimeterart: Tragbares Dosismessgerät Zählrohrtyp: 7149 Typ: GRAETZ GPD150GF Hersteller: GRAETZ Strahlungsmeßtechnik GmbH Westiger Straße 172 58762 Altena Strahlenart: Gamma- und Röntgen strahlung (für gepulste Strahlung nicht geeignet) Abgleich/Kalibrierung: Mit Gammastrahlung Cs (662 keV) Messgröße: Tiefenpersonendosis H... - Seite 20 GPD150GF Gebrauchsanweisung Fallprüfung: Fallhöhe 1 m auf Betonfußboden, 3 Ebenen Anzeigebereich: 0 nSv - 10,0 Sv Messbereich: 1 µSv - 10,0 Sv Dosisleistungsbereich für die Messung der Dosis: 0,1 µSv/h - 1,0 Sv/h Dosiswarnschwellen: 1 mSv, 15 mSv, 100 mSv, 250 mSv...
-
Seite 21: Entsorgung Des Altgeräts
Funktion erforderlich waren. Altgeräte gehören nicht in den Rest- müll. GRAETZ Strahlungsmeßtechnik GmbH nimmt Ihr Altgerät kostenfrei für Sie zurück und über- nimmt die fachgerechte Entsor gung. Das gilt für Geräte, die ab August 2005 ausgeliefert wurden. -
Seite 22: Reparatur Und Kundendienst
10 Reparatur und Kundendienst GRAETZ Strahlungsmeßtechnik GmbH Westiger Straße 172 58762 Altena DEUTSCHLAND Telefon: +49 2352 7007-0 Fax: +49 2352 7007-10 E-Mail: info@graetz.com Weitere Informationen über GRAETZ Strahlungsmeßtechnik GmbH und das GRAETZ- Produktprogramm finden Sie im Internet unter www.graetz.com. Ab Softwareversion 1.84... -
Seite 23: Konformitätserklärung
