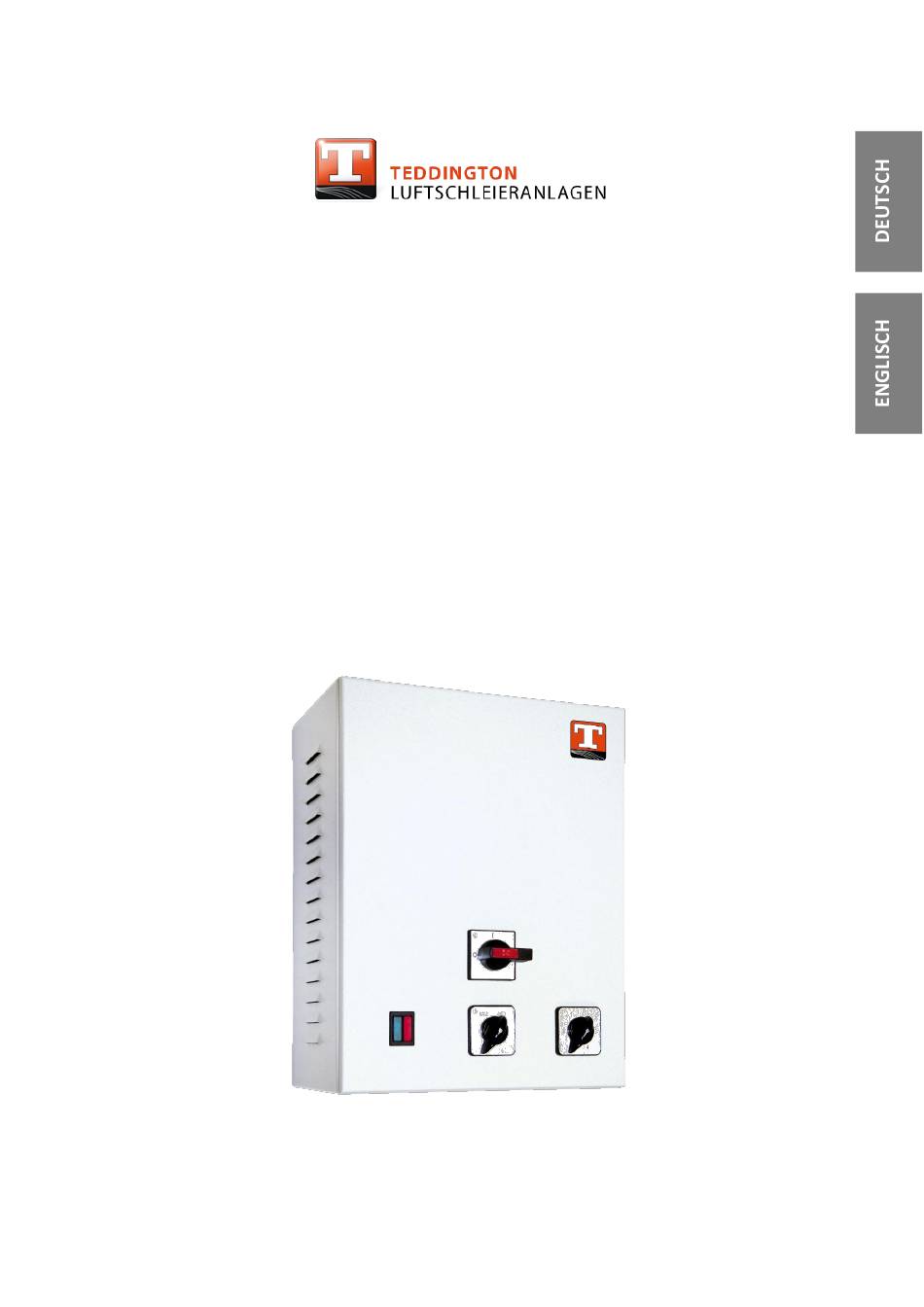

- Seite 1 Bedienungsanleitung Instruction Manual TCI-400 Turbo STEUERUNG TCI-400 Turbo CONTROLLER © Teddington Luftschleieranlagen GmbH 2019...
-
Seite 2: Klemmen Am Türluftschleier

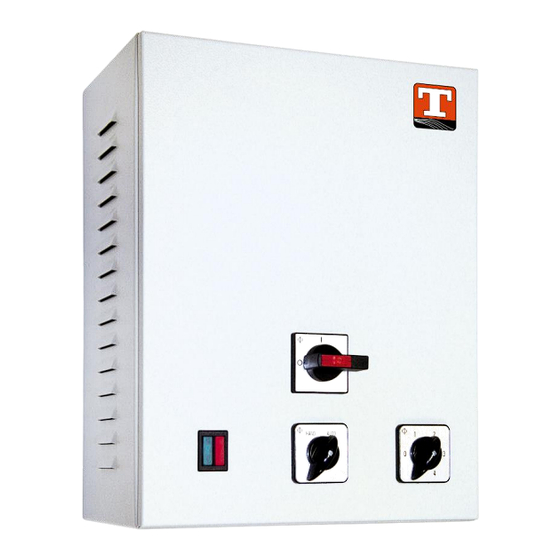

TCI-400 Turbo Kurzbeschreibung Das Schaltgerät TCI-400-Turbo ist ein stufenloser Drehzahlregler, um eine Luftmengenanpassung an die verschiedenen Situationen zu ermöglichen. ▪ Potentiometer ▪ Reparaturschalter ▪ kleiner Wandschaltschrank ▪ Abmessungen: Abhängig von der Leistung ▪ Hand-Automatik-Umschalter; Automatik z.B. Türkontakt Grundfunktionen Beachten Sie auch alle Sicherheitshinweise in der Geräte-Betriebsanleitung! Nur ausreichend instruiertes Personal, das den Anforderungen der Geräte-Betriebsanleitung entspricht, darf an der Anlage arbeiten. -
Seite 3: Mögliche Betriebsarten Am Drehzahlsteller Tci-400-Turbo
Klemmen U, V, W, PE: Abgang der Versorgungsspannung zu den Motoren, zu verbinden mit den Klemmen L1, L2, L3, PE am Türluftschleier. Klemmen B1, B2: Eingang der Thermokontakte der Motoren, zu verbinden mit den Klemmen T, T am Türluftschleier. Klemme A1, A2: Eingang eines potenzialfreien externen Automatikkontaktes z.B. Türkontakt, Uhr, Raumthermostat usw. - Seite 4 TCI-400 Turbo www.teddington.de...
- Seite 5 Stand 04.09.2019...
-
Seite 6: Terminals In Speed Controller Tci-400-Turbo
TCI-400 Turbo Description The controller unit TSDM 5 H/A is a 5-stage speed controller that enables the air capacity to be adjusted according to different weather conditions. ▪ on/off-switch, switch for different stages ▪ repair switch ▪ small wall switch case ▪... - Seite 7 Terminals B1, B2: Input of thermal contacts of motors, to be connected with terminals T, T of the air curtain system. Terminals A1, A2: Input of potential-free external automatic contact, e.g. door contact, clock, room thermostat, etc. Available operating modes of speed controller TCI-400-Turbo Safety functions: The safety functions are safeguarded at all times, irrespective of the operating mode of the system.
- Seite 8 TCI-400 Turbo www.teddington.de...
- Seite 9 Stand 04.09.2019...
- Seite 10 TCI-400 Turbo NOTES www.teddington.de...
- Seite 11 NOTES Stand 04.09.2019...
