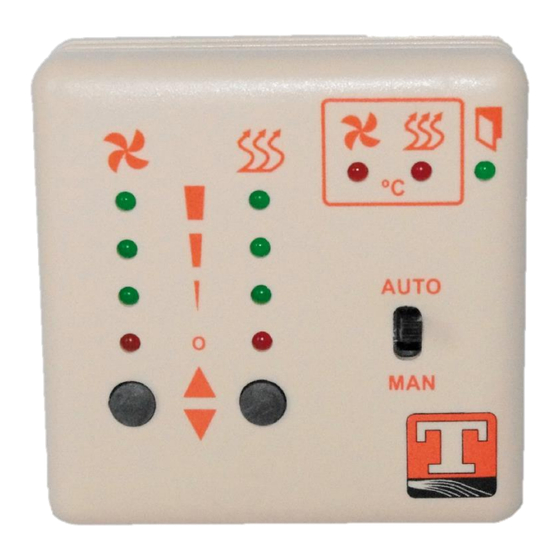

Bedienungsanleitung
Instruction Manual
T S C 3 - E S T E U E R U N G
T S C 3 - E C O N T R O L L E R
© Teddington Luftschleieranlagen GmbH 2019

Werbung

loading

Inhaltszusammenfassung für Teddington TSC 3-E

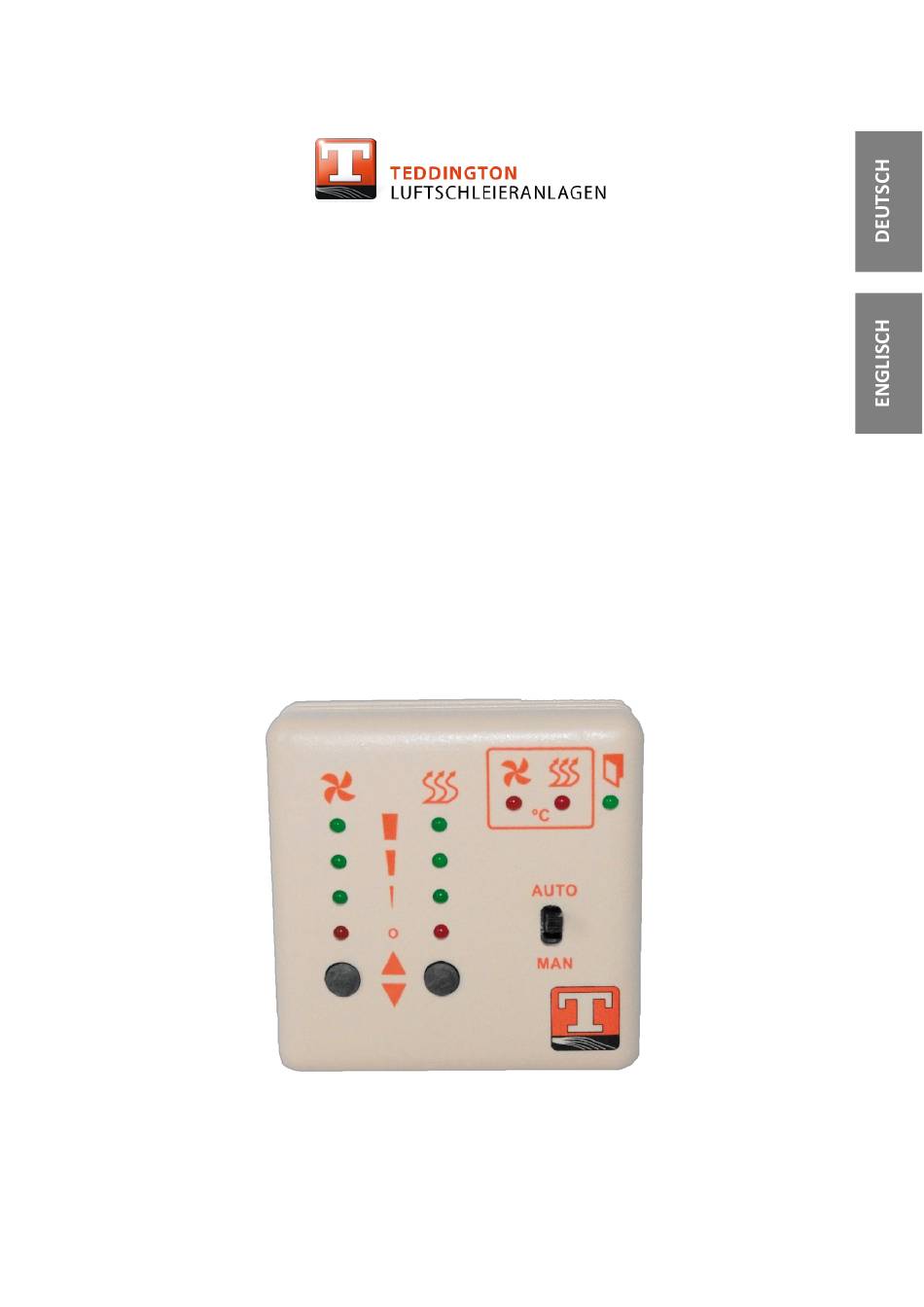

  • Seite 1 Bedienungsanleitung Instruction Manual T S C 3 - E S T E U E R U N G T S C 3 - E C O N T R O L L E R © Teddington Luftschleieranlagen GmbH 2019...
  • Seite 2 TSC3-E www.teddington.de...
  • Seite 3 Steuereinheit (Bedienteil) Hand-Automatik-Umschalter (Auto/Man) DIP-Funktionswahlschalter SW1 (Steuereinheit-Bedienteil) Heizstufen-Taste ▪ SW1-1: Speicher nach LED-Anzeige Heizung (Stop, 1, 2, 3) Netzausfall, An oder Aus Lüfterstufen-Taste (schneller/langsamer) ▪ OFF: Nach dem Netzausfall wird die Luftschleieranlage mit LED-Anzeige Lüfterstufe (Stop,1,2,3) der zuletzt eingestellten Lüfter- LED-Anzeige Thermokontakt Motoren und Heizstufe betrieben ▪...
  • Seite 4 Slave-Einheiten an eine Mastereinheit angeschlossen werden. Die DIP-Schalter SW1-1 und SW1-2 werden bei allen Slave-Einheiten gleich eingestellt. Tabelle, Funktionen DIP-Funktionswahlschalter SW1 (Platine) Betriebsart Thermokontakt Motoren Master Slave 0-10V aktiv inaktiv SW1-1 SW1-3 SW1-2 X = nicht berücksichtigt Der DIP-Schalter darf nur im spannungslosen Zustand eingestellt werden! www.teddington.de...
  • Seite 5 Hand-Betrieb Stellen Sie den Hand-Automatik-Umschalter (1) auf die Position “Man-Betrieb”. Mit den Lüfterstufen-Tasten (4) wählen Sie die optimale Lüftergeschwindigkeit (schneller/langsamer). Mit der Heizstufen-Taste (2) schalten Sie die Heizung aus oder in Heizstufe 1, Heizstufe 2 oder Heizstufe 3. Die Heizstufe kann nicht höhergestellt werden wie die Lüfterstufe. Wenn am Raumthermostat-Eingang (Potenzialfreier Kontakt) (11) kein Thermostat angeschlossen ist, muss dieser Eingang mit einer Drahtbrücke überbrückt werden.
  • Seite 6 Thermokontakt Motoren werden in dieser Betriebsart nicht genutzt bzw. sind nicht aktiviert. Wenn die LED-Anzeige (26) leuchtet, hat der Thermokontakt des Motors ausgelöst. Blinkt die LED-Anzeige, ist das Signal bzw. die Kommunika-tion zwischen Steuereinheit (Bedienteil) und Steuerplatine (Master) gestört. Eine Thermokontakt Motorstörung hat Vorrang gegenüber einer gestörten Signalverbindung. www.teddington.de...
  • Seite 7 Kabellänge Die maximale zu verwendende Kabellänge (abgeschirmtes BUS-Kabel) für den Anschluss zwischen Bedienteil und Platine beträgt bis zu 30m. Dies gilt unter Beachtung folgender Voraussetzungen: ▪ Das Kabel sollte nicht in unmittelbarer Nähe von Starkstromleitungen verlegt werden ▪ Das Kabel sollte keinen andersartigen hochfrequenten Störsignalen ausgesetzt sein Bei Verbindung von einer Master- auf eine Slaveplatine beträgt die maximale Kabellänge 15m (abgeschirmtes BUS-Kabel).
  • Seite 8 TSC3-E www.teddington.de...
  • Seite 9 NOTIZEN / NOTES Stand 12.11.2019...
  • Seite 10 Table, DIP function selection switch SW1 (operating device) Storage after power After run time Basic loading failure 10 sec 40 sec 120 sec 140 sec none step 1 SW1-1 SW1-2 SW1-4 SW1-3 The DIP switch may only be positioned in deenergized condition! www.teddington.de...
  • Seite 11 Circuit board RJ-45 Connection to control unit (operating device), maximum cable length DIP function selection switch 30*) m RJ-45 Connection to optional slave board, DDC/BMS output, operating message maximum cable length 15*) m (floating contact) Supply (230VAC/50 Hz) 0-10 Volt-input control Input 50 °C after run thermostat (floating Fan output (230VAC) contact)
  • Seite 12 SW1-3 (20). If the DIP switch is positioned to ON, the function is activated. When the function is deactivated the thermal contact motor is ignored. The LED display (6) shines during release of a thermal contact in the motor. www.teddington.de...
  • Seite 13 Slave mode The slave operation is selected via the DIP Function selection switch SW1-1 and SW 1-2 (20, OFF, OFF). In the Slave operation the air curtain system is operated at the speed given by the master unit. 0-10 Volt mode The 0-10-volt operation is selected via the DIP function selector switch SW1-1 and SW 1-2 (20, ON, X).
  • Seite 14 When connecting a master to a slave board the maximum cable length is 15 m (shielded BUS cable). The maximum number of slave boards that can be operated via a master board is 9. If these conditions are disregarded, fault-free operation cannot be guaranteed! www.teddington.de...
  • Seite 15 Stand 12.11.2019...
