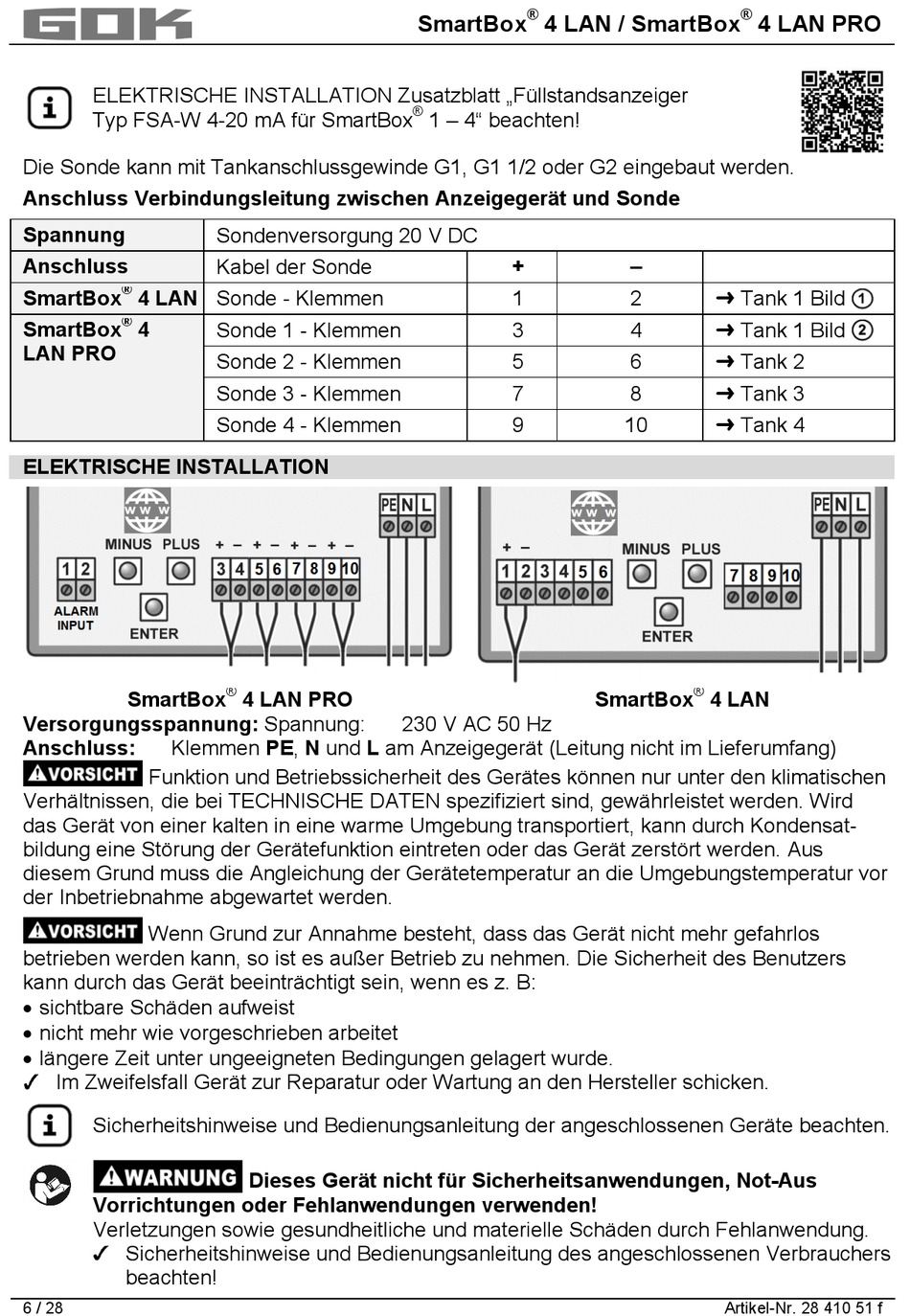

ELEKTRISCHE INSTALLATION Zusatzblatt „Füllstandsanzeiger
Typ FSA-W 4-20 mA für SmartBox
Die Sonde kann mit Tankanschlussgewinde G1, G1 1/2 oder G2 eingebaut werden.
Anschluss Verbindungsleitung zwischen Anzeigegerät und Sonde
Spannung
Anschluss
®
SmartBox
4 LAN Sonde - Klemmen
®
SmartBox
4
LAN PRO
ELEKTRISCHE INSTALLATION
SmartBox
Versorgungsspannung: Spannung:
Anschluss:
Klemmen PE, N und L am Anzeigegerät (Leitung nicht im Lieferumfang)
Funktion und Betriebssicherheit des Gerätes können nur unter den klimatischen
Verhältnissen, die bei TECHNISCHE DATEN spezifiziert sind, gewährleistet werden. Wird
das Gerät von einer kalten in eine warme Umgebung transportiert, kann durch Kondensat-
bildung eine Störung der Gerätefunktion eintreten oder das Gerät zerstört werden. Aus
diesem Grund muss die Angleichung der Gerätetemperatur an die Umgebungstemperatur vor
der Inbetriebnahme abgewartet werden.
Wenn Grund zur Annahme besteht, dass das Gerät nicht mehr gefahrlos
betrieben werden kann, so ist es außer Betrieb zu nehmen. Die Sicherheit des Benutzers
kann durch das Gerät beeinträchtigt sein, wenn es z. B:
• sichtbare Schäden aufweist
• nicht mehr wie vorgeschrieben arbeitet
• längere Zeit unter ungeeigneten Bedingungen gelagert wurde.
Im Zweifelsfall Gerät zur Reparatur oder Wartung an den Hersteller schicken.
Sicherheitshinweise und Bedienungsanleitung der angeschlossenen Geräte beachten.
Vorrichtungen oder Fehlanwendungen verwenden!
Verletzungen sowie gesundheitliche und materielle Schäden durch Fehlanwendung.
Sicherheitshinweise und Bedienungsanleitung des angeschlossenen Verbrauchers
beachten!
6 / 28
Sondenversorgung 20 V DC
Kabel der Sonde
Sonde 1 - Klemmen
Sonde 2 - Klemmen
Sonde 3 - Klemmen
Sonde 4 - Klemmen
®
4 LAN PRO
Dieses Gerät nicht für Sicherheitsanwendungen, Not-Aus
®
SmartBox
4 LAN / SmartBox
®
1 – 4" beachten!
+
1
3
5
7
9
230 V AC 50 Hz
®
4 LAN PRO
–
2
Tank 1 Bild
4
Tank 1 Bild
6
Tank 2
8
Tank 3
10
Tank 4
®
SmartBox
4 LAN
Artikel-Nr. 28 410 51 f
