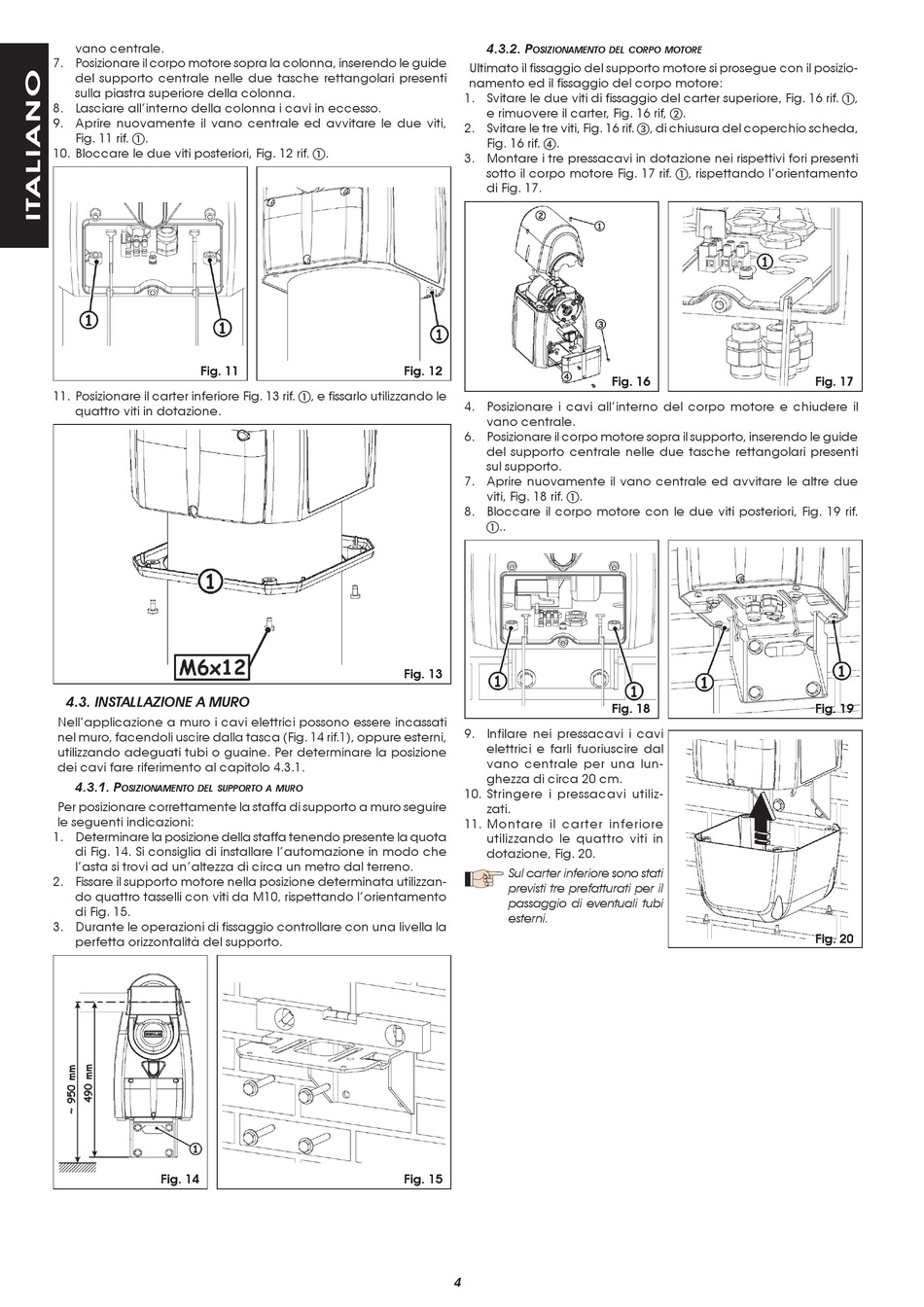

vano centrale.
7. Posizionare il corpo motore sopra la colonna, inserendo le guide
del supporto centrale nelle due tasche rettangolari presenti
sulla piastra superiore della colonna.
8. Lasciare all'interno della colonna i cavi in eccesso.
9. Aprire nuovamente il vano centrale ed avvitare le due viti,
Fig. 11 rif. a.
10. Bloccare le due viti posteriori, Fig. 12 rif. a.
Fig. 11 Fig. 11
11. Posizionare il carter inferiore Fig. 13 rif. a, e fissarlo utilizzando le
quattro viti in dotazione.
4.3. INSTALLAZIONE A MURO
Nell'applicazione a muro i cavi elettrici possono essere incassati
nel muro, facendoli uscire dalla tasca (Fig. 14 rif.1), oppure esterni,
utilizzando adeguati tubi o guaine. Per determinare la posizione
dei cavi fare riferimento al capitolo 4.3.1.
4.3.1. p
osizionaMento del supporto a Muro
Per posizionare correttamente la staffa di supporto a muro seguire
le seguenti indicazioni:
1. Determinare la posizione della staffa tenendo presente la quota
di Fig. 14. Si consiglia di installare l'automazione in modo che
l'asta si trovi ad un'altezza di circa un metro dal terreno.
2. Fissare il supporto motore nella posizione determinata utilizzan-
do quattro tasselli con viti da M10, rispettando l'orientamento
di Fig. 15.
3. Durante le operazioni di fissaggio controllare con una livella la
perfetta orizzontalità del supporto.
Fig. 14 Fig. 14
4.3.2. p
osizionaMento del corpo Motore
Ultimato il fissaggio del supporto motore si prosegue con il posizio-
namento ed il fissaggio del corpo motore:
1. Svitare le due viti di fissaggio del carter superiore, Fig. 16 rif. a,
e rimuovere il carter, Fig. 16 rif, b.
2. Svitare le tre viti, Fig. 16 rif. c, di chiusura del coperchio scheda,
Fig. 16 rif. d.
3. Montare i tre pressacavi in dotazione nei rispettivi fori presenti
sotto il corpo motore Fig. 17 rif. a, rispettando l'orientamento
di Fig. 17.
Fig. 12 Fig. 12
4. Posizionare i cavi all'interno del corpo motore e chiudere il
vano centrale.
6. Posizionare il corpo motore sopra il supporto, inserendo le guide
del supporto centrale nelle due tasche rettangolari presenti
sul supporto.
7. Aprire nuovamente il vano centrale ed avvitare le altre due
viti, Fig. 18 rif. a.
8. Bloccare il corpo motore con le due viti posteriori, Fig. 19 rif.
a..
Fig. 13 Fig. 13
9. Infilare nei pressacavi i cavi
elettrici e farli fuoriuscire dal
vano centrale per una lun-
ghezza di circa 20 cm.
10. Stringere i pressacavi utiliz-
zati.
11. Montare il carter inferiore
utilizzando le quattro viti in
dotazione, Fig. 20.
Sul carter inferiore sono stati
previsti tre prefatturati per il
passaggio di eventuali tubi
esterni.
Fig. 15 Fig. 15
4
Fig. 16 Fig. 16
Fig. 18 Fig. 18
Fig. 17 Fig. 17
Fig. 19 Fig. 19
Fig. 20 Fig. 20
