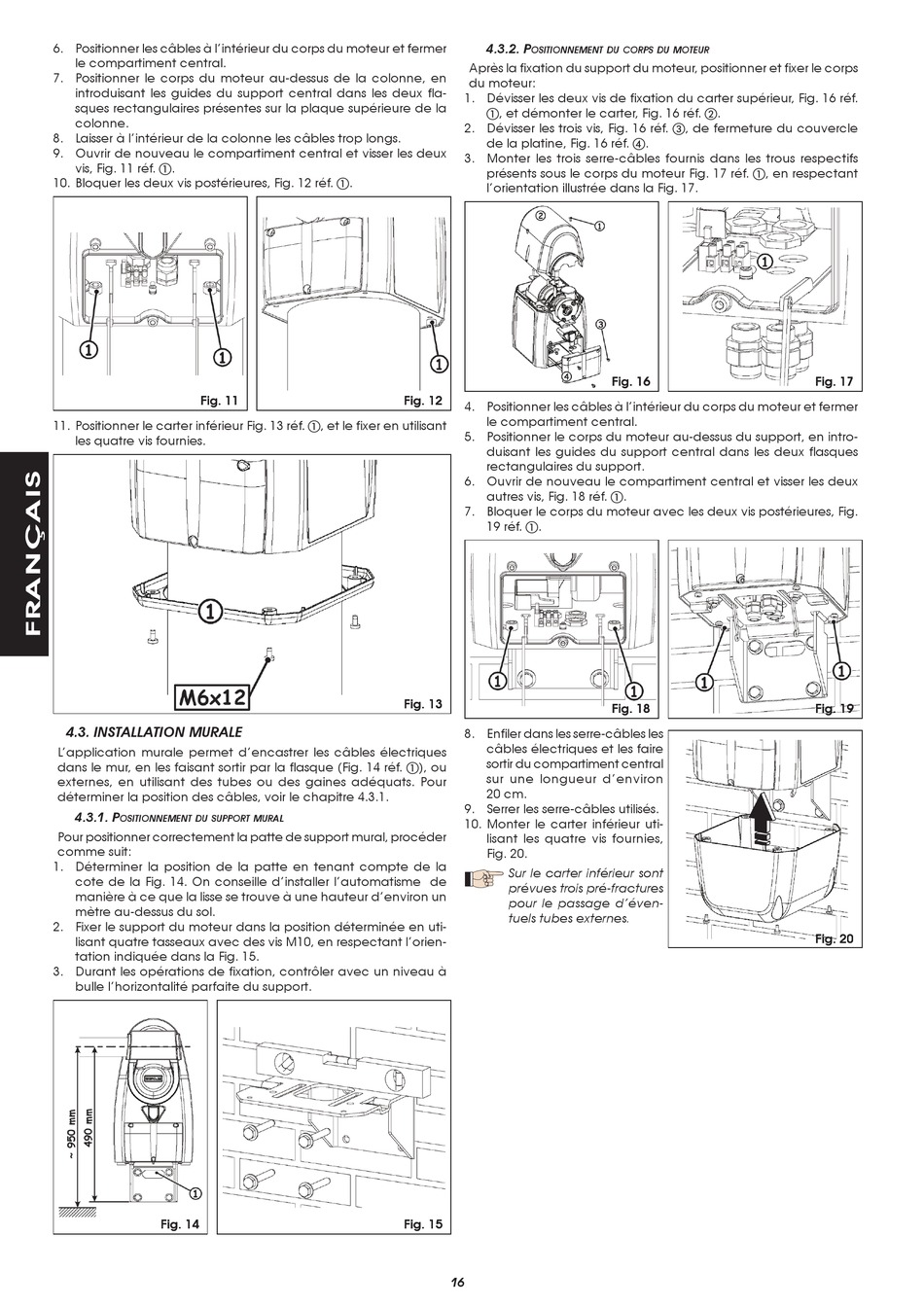

Genius Simple Bedienungsanleitung Seite 18

6. Positionner les câbles à l'intérieur du corps du moteur et fermer
le compartiment central.
7. Positionner le corps du moteur au-dessus de la colonne, en
introduisant les guides du support central dans les deux fla-
sques rectangulaires présentes sur la plaque supérieure de la
colonne.
8. Laisser à l'intérieur de la colonne les câbles trop longs.
9. Ouvrir de nouveau le compartiment central et visser les deux
vis, Fig. 11 réf. a.
10. Bloquer les deux vis postérieures, Fig. 12 réf. a.
Fig. 11 Fig. 11
11. Positionner le carter inférieur Fig. 13 réf. a, et le fixer en utilisant
les quatre vis fournies.
4.3. INSTALLATION MURALE
L'application murale permet d'encastrer les câbles électriques
dans le mur, en les faisant sortir par la flasque (Fig. 14 réf. a), ou
externes, en utilisant des tubes ou des gaines adéquats. Pour
déterminer la position des câbles, voir le chapitre 4.3.1.
4.3.1. p
ositionnement du support mural
Pour positionner correctement la patte de support mural, procéder
comme suit:
1. Déterminer la position de la patte en tenant compte de la
cote de la Fig. 14. On conseille d'installer l'automatisme de
manière à ce que la lisse se trouve à une hauteur d'environ un
mètre au-dessus du sol.
2. Fixer le support du moteur dans la position déterminée en uti-
lisant quatre tasseaux avec des vis M10, en respectant l'orien-
tation indiquée dans la Fig. 15.
3. Durant les opérations de fixation, contrôler avec un niveau à
bulle l'horizontalité parfaite du support.
Fig. 14 Fig. 14
4.3.2. p
ositionnement du corps du moteur
Après la fixation du support du moteur, positionner et fixer le corps
du moteur:
1. Dévisser les deux vis de fixation du carter supérieur, Fig. 16 réf.
a, et démonter le carter, Fig. 16 réf. b.
2. Dévisser les trois vis, Fig. 16 réf. c, de fermeture du couvercle
de la platine, Fig. 16 réf. d.
3. Monter les trois serre-câbles fournis dans les trous respectifs
présents sous le corps du moteur Fig. 17 réf. a, en respectant
l'orientation illustrée dans la Fig. 17.
Fig. 12 Fig. 12
4. Positionner les câbles à l'intérieur du corps du moteur et fermer
le compartiment central.
5. Positionner le corps du moteur au-dessus du support, en intro-
duisant les guides du support central dans les deux flasques
rectangulaires du support.
6. Ouvrir de nouveau le compartiment central et visser les deux
autres vis, Fig. 18 réf. a.
7. Bloquer le corps du moteur avec les deux vis postérieures, Fig.
19 réf. a.
Fig. 13 Fig. 13
8. Enfiler dans les serre-câbles les
câbles électriques et les faire
sortir du compartiment central
sur une longueur d'environ
20 cm.
9. Serrer les serre-câbles utilisés.
10. Monter le carter inférieur uti-
lisant les quatre vis fournies,
Fig. 20.
Sur le carter inférieur sont
prévues trois pré-fractures
pour le passage d'éven-
tuels tubes externes.
Fig. 15 Fig. 15
6
Fig. 16 Fig. 16
Fig. 18 Fig. 18
Fig. 17 Fig. 17
Fig. 19 Fig. 19
Fig. 20 Fig. 20
