Die Bedienoberfläche und Anschlüsse

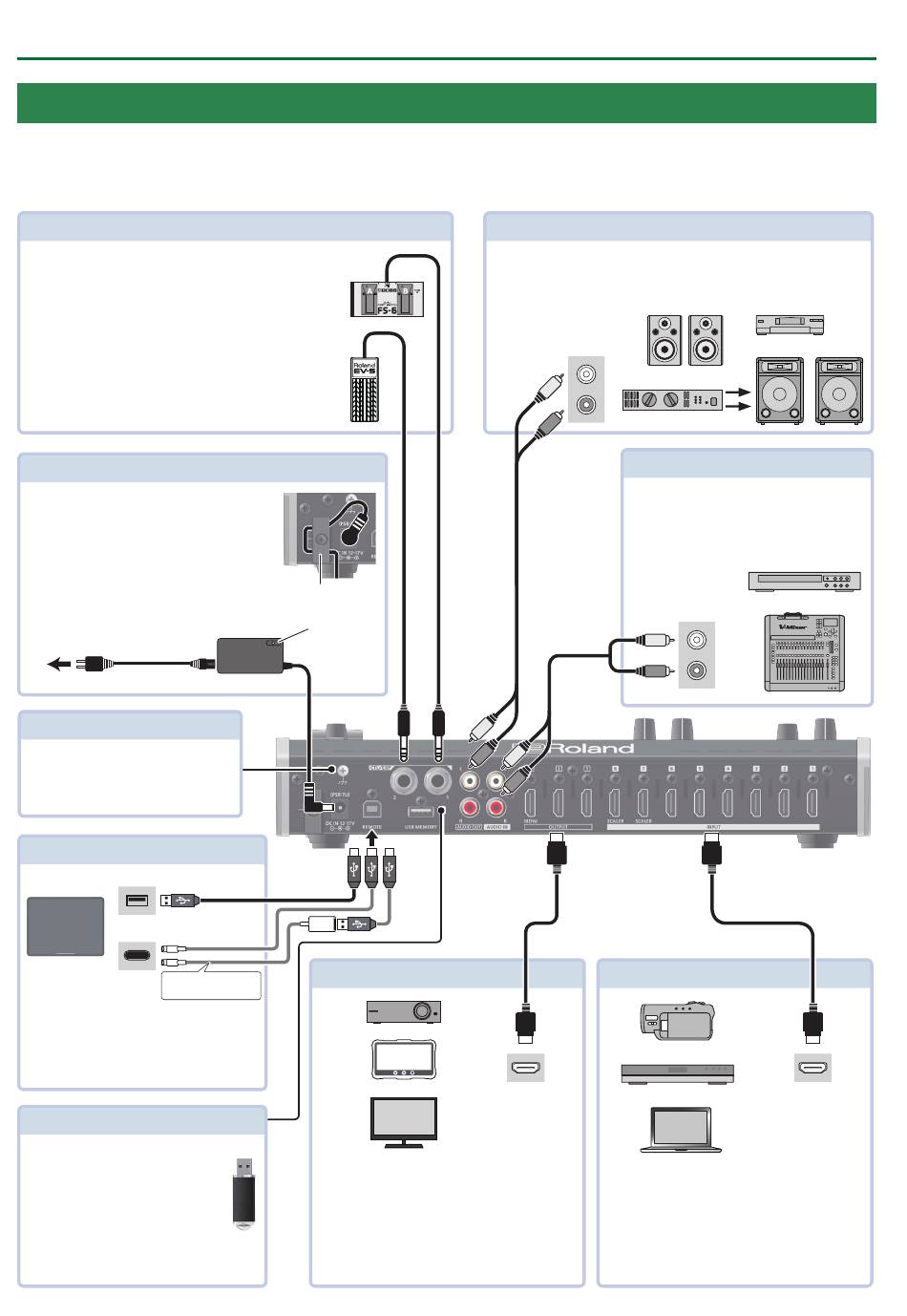

Die Rückseite (Anschließen von externem Equipment)
* Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie immer die Lautstärke auf Minimum und lassen Sie alle Geräte
ausgeschaltet, wenn Sie Kabelverbindungen vornehmen.
* Achten Sie darauf, Kabel und Adapterstecker mit den richtigen Anschlüssen zu verwenden, die mit denen der anderen verwendeten Geräte
übereinstimmen.
CTL/EXP 1, 2-Buchsen
zum Anschluss von Fußschaltern (BOSS FS-6, etc.;
zusätzliches Zubehör) oder eines Expression-Pedals (EV-5,
etc.; zusätzliches Zubehör).
Sie können dann mit dem Fuß Vorgänge steuern wie z.B.
das Umschalten des Videosignals.
* Verwenden Sie nur die von Roland empfohlenen
Expression-Pedale (Roland EV-5, BOSS FV-500L, BOSS
FV-500H; zusätzliches Zubehör). Die Benutzung
von Expression-Pedalen anderer Hersteller kann zu
Fehlfunktionen oder/und Beschädigungen des Geräts
führen.
DC IN-Buchse
zum Anschluss des beigefügten AC-Adapters.
* Führen Sie das Kabel des AC-Adapters um den
Kabelsicherungs-Haken (siehe Abbildung).
zur
Stromversorgung
Netzkabel
Erdungsanschluss
Dieser Anschluss ermöglicht die
Verbindung zu einem geerdeten
Gegenstand.
REMOTE-Anschluss
USB Type-C
TM
-Anschluss
Lightning-Anschluss
Lightning to USB
Kamera-Adapter
Sie können hier ein handelsübliches
Verbindungskabel oder Adapterkabel
(Lightning-USB Kamera-Adapter) anschließen,
um darüber ein iPad zu verbinden und den
V-8HD darüber fernzusteuern.
USB MEMORY-Anschluss
Schließen Sie hier einen USB Flash-
Speicher an. Sie können damit
Standbilder importieren sowie
Einstellungen sichern und laden.
* Schalten Sie das Gerät nicht aus
und ziehen Sie nicht den USB Flash-
Speicher bzw. das Netzkabel ab,
solange die Anzeige des USB Flash-
Speichers noch blinkt.
4
Kabelsicherung
Anzeige
AC-Adapter
OUTPUT 1-3-Buchsen
Über diese Buchsen wird das Ausgangsvideo
ausgegeben. Schließen Sie hier Projektoren,
Aufnahmegeräte und Bild-Monitore an.
D
*
as V-8HD Menü wird nur auf dem am OUTPUT
3-Anschluss angeschlossenen Monitor angezeigt.
AUDIO OUT L, R-Buchsen
Diese geben das Summensignal des Audio-Mix aus.
Hier lassen sich Audio-Recorder, Verstärker, Lautsprecher oder andere Geräte
anschließen.
Audioeingangs-
Buchsen
AUDIO IN L, R-Buchsen
Hier werden Audiosignale eingegeben.
Hier lassen sich Audio-Mixer, CD-Player oder
andere vergleichbare Geräte anschließen.
Audioausgangs-
Buchsen
INPUT 1–8-Buchsen
HDMI Input-
Anschluss
Über diese Buchsen werden Videosignale
eingespeist.
Schließen Sie hier Video-Kameras, Videogeräte wie
BD (Blu-ray Disc)-Player oder einen Rechner mit
HDMI-Ausgang an.
HDMI Output-
Anschluss
