Name
Beschreibung
8
AUX / PinP SOURCE / MEMORY
Wählen Sie das gewünschte Objekt auf
Grundlage des mit mit dem [MODE].Taster
gewählten Status aus.
Der aktuell gewählte Taster leuchtet rot.
Die Taster dienen auch als Anzeige für den Status
des Video-Eingangssignals.
[1]–[8]-Taster
leuchtet
weiß
blinkt weiß
erloschen
[MODE]-Taster
Beschreibung
Die Taster arbeiten als AUX-Bus-Auswahltaster. Diese
AUX
wählen das Video (Kanäle 1–8) aus, das zum AUX Bus
geleitet wird.
Die Taster arbeiten als Auswahltaster für das PinP
1-Quellsignal.
PinP1 SOURCE
Diese wählen das Video (Kanäle 1–8) aus, das als PinP
1-Kleinbild angezeigt wird.
Die Taster arbeiten als Auswahltaster für das PinP
2-Quellsignal.
PinP2 SOURCE
Diese wählen das Video (Kanäle 1–8) aus, das als PinP
2-Kleinbild angezeigt wird.
Die Taster arbeiten als Presetspeicher-Auswahltaster. Mit
diesen Tastern werden Video- und Audio-Einstellungen,
der Status der Bedienoberfläche und weitere aktuellen
Einstellungen gesichert sowie die gesicherten
MEMORY
Einstellungen direkt aufgerufen.
Drücken Sie diesen Taster, um Einstellungen abzurufen;
halten Sie diesen Taster gedrückt, um Einstellungen zu
sichern.
9
SPLIT / VFX A, SPLIT / VFX B
regelt die Stärke des Effekts, wenn der Split/
SPLIT/VFX [A]-Regler
Visual-Effekt A aktiviert ist.
regelt die Stärke des Effekts, wenn der Split/
SPLIT/VFX [B]-Regler
Visual-Effekt B aktiviert ist.
* Wenn Sie den [SPLIT/VFX]-Taster gedrückt halten und den [SPLIT/VFX]-Regler
drehen, wird der Typ des Split/Visual-Effekt verändert.
Wenn diese Anzeige leuchtet, wirkt der Split/
SPLIT/VFX [A]-Taster
Visual-Effekt A auf das Videosignal, das mit den
Cross-Point A [1]–[8]-Tastern ausgewählt wurde.
Wenn diese Anzeige leuchtet, wirkt der Split/
SPLIT/VFX [B]-Taster
Visual-Effekt B auf das Videosignal, das mit den
Cross-Point B [1]–[8]-Tastern ausgewählt wurde.
* Wenn der SPLIT/VFX-Typ auf „Split" gestellt ist, ist es nicht möglich, sowohl A als
auch B einzuschalten.
10
A/PGM, B/PST
wählt das Videoeingangssignal aus, das dem Bus
A zugeordnet wird.
Der aktuell gewählte Taster leuchtet rot.
Cross-Point A [1]–[8]-Taster
Wenn die Anzeige des SPLIT/VFX [A]-Tasters
leuchtet, wirkt der Split/Visual-Effekt A-Effekt auf
das Videosignal.
wählt das Videoeingangssignal aus, das dem Bus
B zugeordnet wird.
Der aktuell gewählte Taster leuchtet grün.
* Während der Zusammenstellung des
Cross-Point B [1]–[8]-Taster
Videosignals leuchtet diese Anzeige rot.
Wenn die Anzeige des SPLIT/VFX [B]-Tasters
leuchtet, wirkt der Split/Visual-Effekt B-Effekt auf
das Videosignal.
Ein gültiges Videosignal liegt an.
Das Video, dessen Format sich vom
System-Format unterscheidet, wird
erkannt.
Es liegt kein Videosignal an.
Die Bedienoberfläche und Anschlüsse
Name
Beschreibung
wählt den Videoübergangs-Effekt aus.
MIX:
11
[TRANSITION]-Taster
WIPE
wählt das Preset-Video (das nachfolgend
auszugebende Video) für die finale Ausgabe aus.
[CUT]-Taster
12
[CUT]
[AUTO]-Taster
[AUTO]
Dieser Fader schaltet manuell zwischen den
Video-Fader
INPUT Bus A/B-Videosignalen um und gibt das
13
Bild über den Program Output aus.
Die Anzeige für den finalen Ausgangs-Bus
Transition-Anzeigen
leuchtet auf.
zeigt das Eingangs/Ausgangs-Videosignal, ein
14
Monitor
geladenes Standbild oder ein Menü-Display an.
ruft die Menü-Anzeige auf bzw. schließt diese
wieder.
15
[MENU]-Taster
Das Menü wird im eingebautem Bildschirm und
dem am OUTPUT 3-Anschluss angeschlossenen
Monitor angezeigt.
ruft wieder die Menü-Anzeige eine Ebene höher
16
[EXIT]-Taster
auf.
Drehen:
17
[VALUE]-Regler
Drücken:

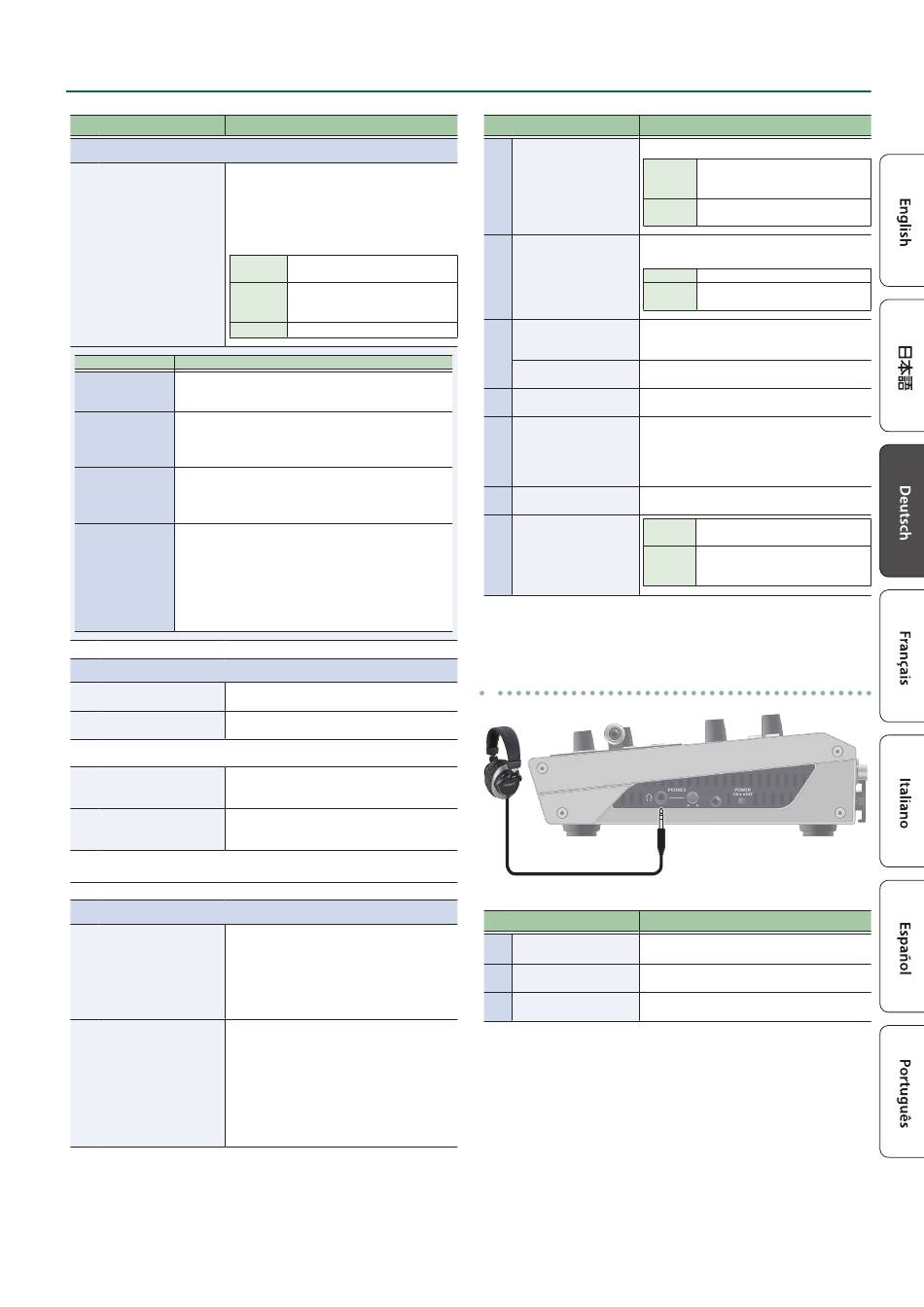

Die Anschlüsse an der Seite
18 19
Name
Beschreibung
PHONES-Buchse
18
zum Anschluss eines Kopfhörers.
(Stereo-Miniklinke)
19
[PHONES] -Regler
bestimmt die Lautstärke des Kopfhörersignals.
20
[POWER]-Schalter
schaltet das Gerät ein bzw. aus.
Beide Videosignale werden bei
Umschalten des Videosignals
überblendet.
Videosignale werden mittels eines
Wischeffekts umgeschaltet.
Das Videosignal schaltet sofort um.
Das Videosignal wird mit einem
Übergangseffekt umgeschaltet.
wählt ein Menü aus oder ändert den
Wert eines Parameters.
bestätigt die Auswahl eines Menü-
Parameters bzw. die Eingabe eines
Wertes oder Bedienvorgangs.
20
3
