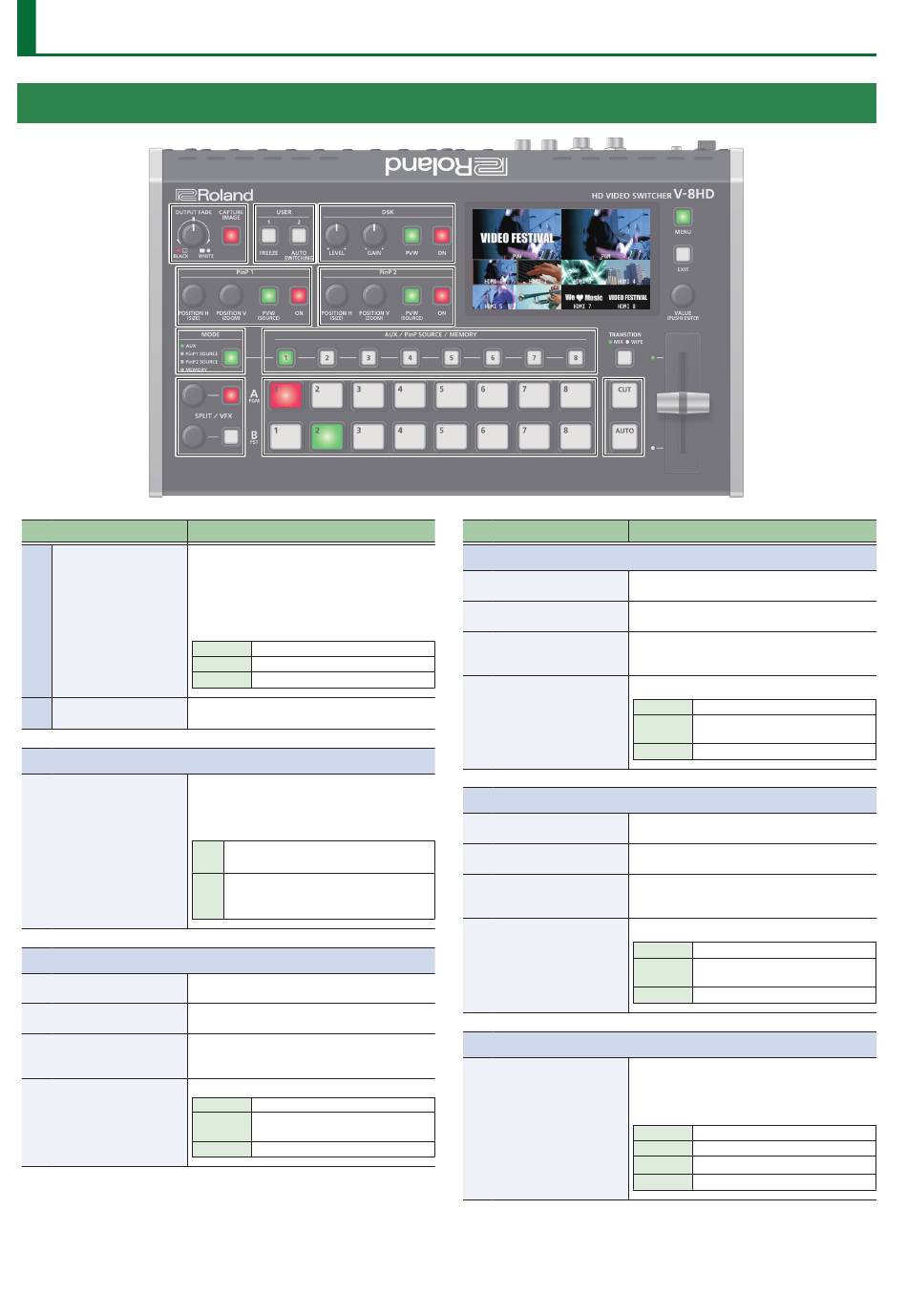

Die Bedienoberfläche und Anschlüsse
Bedienoberfläche und Seite
1
5
7
Name
[OUTPUT FADE]-
1
Regler
[CAPTURE IMAGE]-
2
Taster
3
USER
[1] [2]-Taster
4
DSK
[LEVEL]-Regler
[GAIN]-Regler
[PVW]-Taster
[ON]-Taster
2
3
2
8
9
Beschreibung
Das Video- und Audio-Ausgangssignal des
Programms werden beide ausgeblendet bzw.
wieder eingeblendet.
Drehen des Reglers nach links blendet über in
ein Schwazbild, Drehen des Reglers nach rechts
blendet über in ein Weißbild.
leuchtet
Fade Out abgeschlossen
blinkt
Fade In/Out-Vorgang
erloschen normale Signalausgabe
erzeugt eine Bilddatei aus dem Video-Ein- und
Ausgangssignal.
führt die Funktionen aus, die diesen Tastern in
den Menü-Einstellungen zugeordnet wurden.
In der Werksvoreinstellung sind die folgenden
Funktionen zugeordnet.
FREEZE:
[1]
friert das Video-Eingangssignal ein.
AUTO SWITCHING:
[2]
schaltet das Video-Eingangssignal
automatisch um.
bestimmt die Transparenz während des DSK-
Mischvorgangs.
bestimmt die Schärfe bzw. Unschärfe des Rands
während des DSK-Mischvorgangs.
Wenn die Anzeige dieses Tasters leuchtet, wird
das DSK-Mischsignal über den Preview-Ausgang
ausgegeben.
schaltet die DSK-Funktion ein bzw. aus.
leuchtet
DSK-Funktion eingeschaltet
Das Videosignal wird aktuell
blinkt
umgeschaltet.
erloschen DSK-Funktion ausgeschaltet
4
14
6
10
Name
5
PinP 1
[POSITION H]-Regler
[POSITION V]-Regler
[PVW]-Taster
[ON]-Taster
6
PinP 2
[POSITION H]-Regler
[POSITION V]-Regler
[PVW]-Taster
[ON]-Taster
7
MODE
[MODE]-Taster
15
16
17
11
13
12
Beschreibung
stellt während des PinP 1-Mischvorgangs die
horizontale Position des Kleinbilds ein.
stellt während des PinP 1-Mischvorgangs die
vertikale Position des Kleinbilds ein.
Wenn die Anzeige dieses Tasters leuchtet, wird
das PinP 1-Mischsignal über den Preview-
Ausgang ausgegeben.
schaltet die PinP 1-Funktion ein bzw. aus.
leuchtet
PinP 1-Funktion eingeschaltet
Das Videosignal wird aktuell
blinkt
umgeschaltet.
erloschen PinP 1-Funktion ausgeschaltet
stellt während des PinP 2-Mischvorgangs die
horizontale Position des Kleinbilds ein.
stellt während des PinP 2-Mischvorgangs die
vertikale Position des Kleinbilds ein.
Wenn die Anzeige dieses Tasters leuchtet, wird
das PinP 2-Mischsignal über den Preview-
Ausgang ausgegeben.
schaltet die PinP 2-Funktion ein bzw. aus.
leuchtet
PinP 2 Composition eingeschaltet
Das Videosignal wird aktuell
blinkt
umgeschaltet.
erloschen PinP 2-Funktion ausgeschaltet
schaltet die Funktionalität der AUX / PinP
SOURCE / MEMORY [1]–[8]-Taster um.
Die Farbe der Anzeige bezeichnet die
ausgewählte Funktion.
grün
AUX
gelb
PinP1 SOURCE
tiefrot
PinP2 SOURCE
blau
MEMORY
