Überprüfen der beigefügten Teile
Überprüfen Sie, ob alle benötigten Einzelteile vorhanden sind. Sollte
eines oder mehrere Teile fehlen, benachrichtigen Sie Ihren Roland-
Vertragspartner.
* V-8HD Gerät
* AC-Adapter, Netzkabel
* Kurzanleitung (dieses Dokument)
* Informationsblatt „USING THE UNIT SAFELY"
PDF-Dokument (Download)
Weitere Informationen zur Bedienung und den Menülisten finden Sie im
„Reference Manual" (PDF).
Herunterladen des Dokuments
1.
Gehen Sie auf die folgende Roland-Internetseite.
https://proav.roland.com
2.
Gehen Sie auf die Produktseite0und klicken Sie auf „Support"0,
um die PDF-Datei herunterzuladen.
Bevor Sie das Gerät verwenden, stellen Sie sicher, dass das
Systemprogramm die aktuelle Version besitzt.
Informationen über verfügbare Systemprogramm-Updates finden Sie
auf der Roland Pro AV-Website (http://proav.roland.com).
Sie können die Version des Systemprogramms wie folgt überprüfen:
[MENU]-Taster drücken 0
0
„
"
SYSTEM
Lesen Sie vor Benutzung des Geräts zuerst die Abschnitte „SICHERHEITSHINWEISE"
und „WICHTIGE HINWEISE" (im Informationsblatt „USING THE UNIT SAFELY" und in
der Kurzanleitung (S. 11)). Lesen Sie dann diese Anleitung ganz durch, um sich
mit allen Funktionen des Geräts vertraut zu machen. Bewahren Sie die Anleitung zu
Referenzzwecken auf.
Kurzanleitung
„
"
VERSION
.
© 2020 ROLAND CORPORATION
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Roland V-8HD
Inhaltszusammenfassung für Roland V-8HD

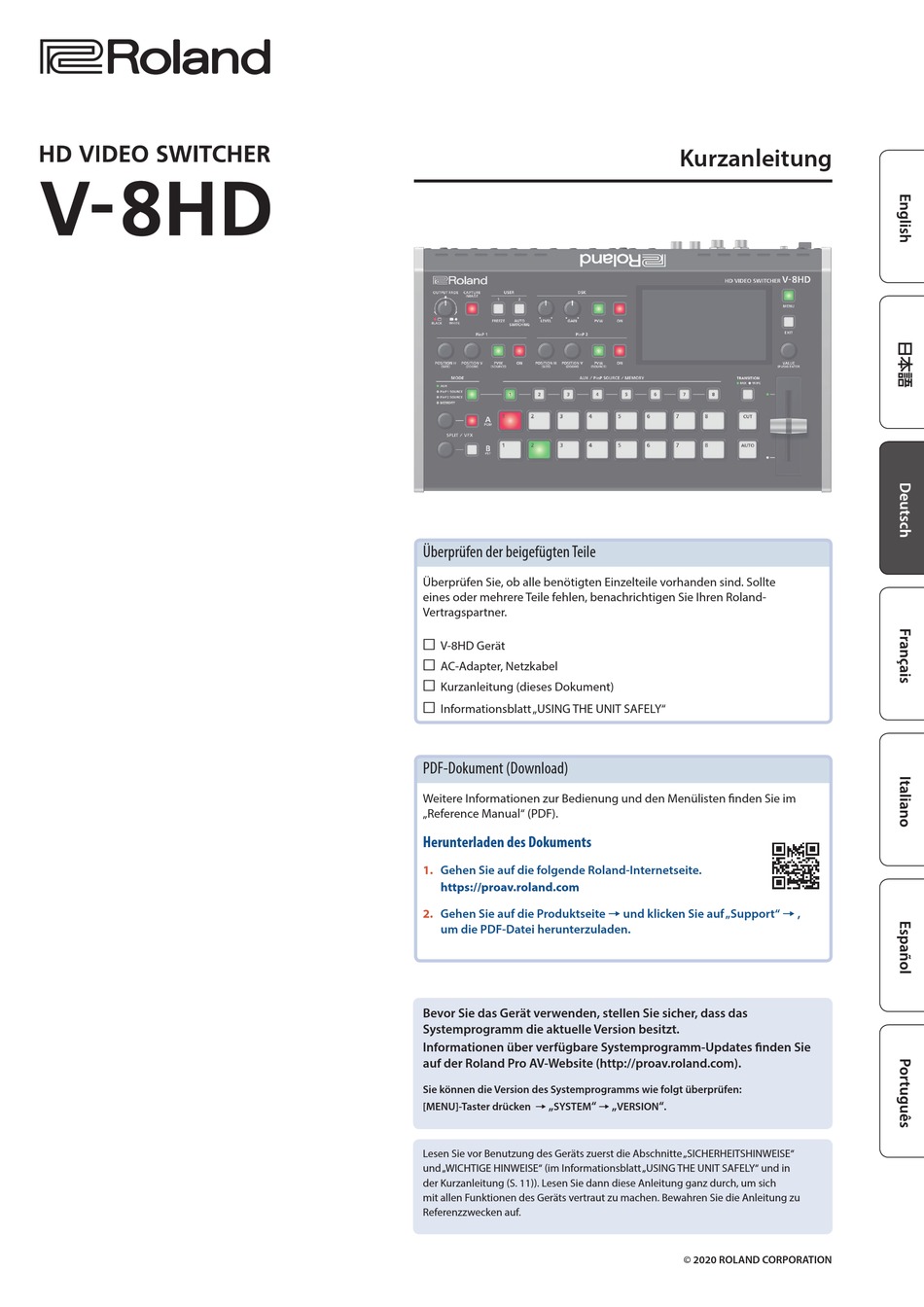

- Seite 1 Kurzanleitung Überprüfen der beigefügten Teile Überprüfen Sie, ob alle benötigten Einzelteile vorhanden sind. Sollte eines oder mehrere Teile fehlen, benachrichtigen Sie Ihren Roland- Vertragspartner. * V-8HD Gerät * AC-Adapter, Netzkabel * Kurzanleitung (dieses Dokument) * Informationsblatt „USING THE UNIT SAFELY“...
-

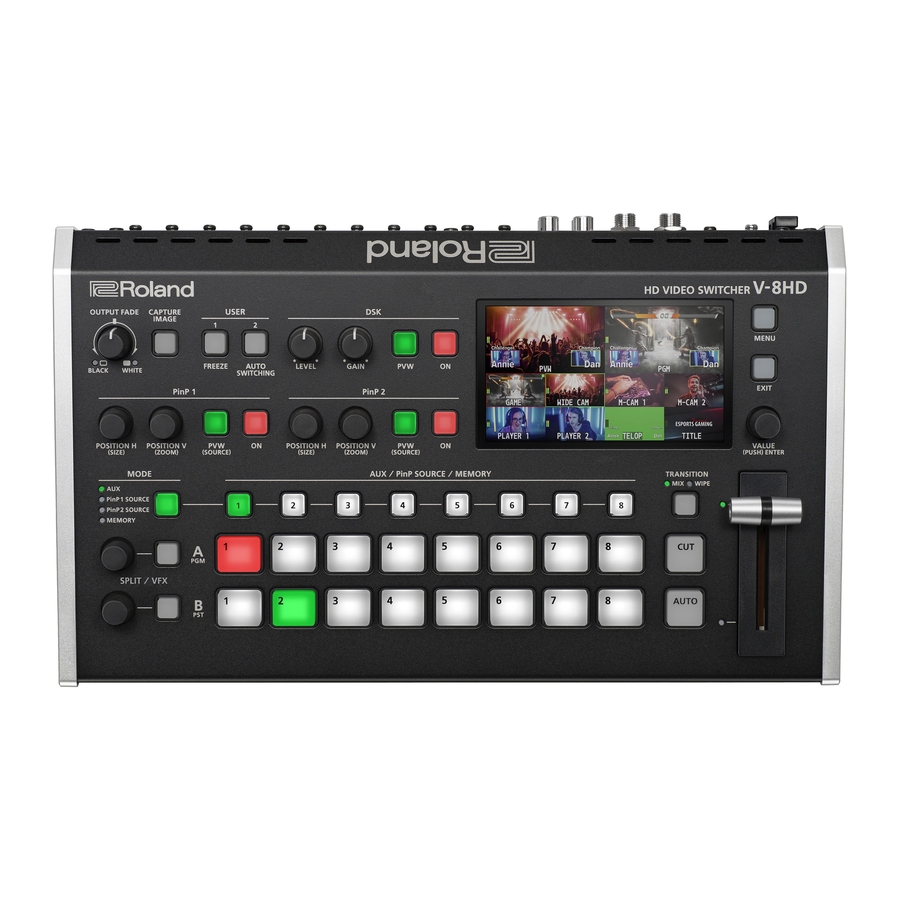

Seite 2: Die Bedienoberfläche Und Anschlüsse
Die Bedienoberfläche und Anschlüsse Bedienoberfläche und Seite Name Beschreibung Name Beschreibung Das Video- und Audio-Ausgangssignal des PinP 1 Programms werden beide ausgeblendet bzw. stellt während des PinP 1-Mischvorgangs die wieder eingeblendet. [POSITION H]-Regler horizontale Position des Kleinbilds ein. Drehen des Reglers nach links blendet über in stellt während des PinP 1-Mischvorgangs die [OUTPUT FADE]- ein Schwazbild, Drehen des Reglers nach rechts... - Seite 3 Die Bedienoberfläche und Anschlüsse Name Beschreibung Name Beschreibung wählt den Videoübergangs-Effekt aus. AUX / PinP SOURCE / MEMORY Beide Videosignale werden bei Wählen Sie das gewünschte Objekt auf MIX: Umschalten des Videosignals Grundlage des mit mit dem [MODE].Taster [TRANSITION]-Taster überblendet. gewählten Status aus.
-
Seite 4: Die Rückseite (Anschließen Von Externem Equipment)
* Schalten Sie das Gerät nicht aus BD (Blu-ray Disc)-Player oder einen Rechner mit und ziehen Sie nicht den USB Flash- as V-8HD Menü wird nur auf dem am OUTPUT HDMI-Ausgang an. Speicher bzw. das Netzkabel ab, 3-Anschluss angeschlossenen Monitor angezeigt. -
Seite 5: Ein- Und Ausschalten
Kategorie aus und drücken Sie den [VALUE]-Regler. Schalten Sie die externen Quellgeräte ein. Schalten Sie die Stromversorgung der Videokameras oder anderen Quellen ein, die an den Eingangsbuchsen des V-8HD angeschlossen sind. Schalten Sie die externen Ausgabegeräte ein. Schalten Sie die Stromversorgung der Projektoren oder anderen Geräten ein, die an den Ausgangsbuchsen des V-8HD angeschlossen... -
Seite 6: Video-Funktionen
Video-Funktionen Umschalten des Videos mit Mix/Wipe Gehen Sie wie folgt vor, um das Videosignal mit einem Effekt umzuschalten. Informationen zu Videoübergängen Mode Beschreibung Beide Videosignale werden während des Übergangs gemischt. Das Gerät besitzt zwei Modi, um das Videosignal des PGM/A Bus und MIX: PST/B Bus umzuschalten: den „PGM/PST Mode“... -
Seite 7: Erzeugen Enes Videosignals Mit Der Split-Funktion (Split)
Video-Funktionen Erzeugen enes Videosignals mit der Split-Funktion (SPLIT) Diese Funktion kombiniert zwei Video-Streams in einem Split-Bildschirm. Das finale Video-Ausgangssignal wird oben oder links angezeigt und das Preset-Video (das als nächstes angezeigt wird) wird unten oder rechts angezeigt. Bestimmen eines SPLIT-Pattern Verwendung der SPLIT-Funktion Mit dieser Funktion werden Einstellungen für das zu erzeugende Split- Pattern vorgenommen. -
Seite 8: Anwendung Eines Bild-Effekts (Vfx)
Video-Funktionen Anwendung eines Bild-Effekts (VFX) Sie können einen Effekt auf das gesamte Video legen, z.B. Farbe oder Form. Sie können einen Bild-Effekt (VFX) auf das Signal des A/PGM-Bus und B/PST-Bus anwenden. Auswahl eines Bild-Effekts Anwenden der Visual-Effekte [MENU]-Taster drücken0„SPLIT/VFX“0„SPLIT/VFX Drücken Sie einen der Cross-Point A- oder B-Taster, um A“... -
Seite 9: Erzeugen Eines Videosignals Mit Der Bild-In-Bild-Funktion (Pinp)
Video-Funktionen Erzeugen eines Videosignals mit der Bild-in-Bild-Funktion (PinP) Sie können auf das Hintergrund-Video ein weiteres Kleinbild projizieren. Inset-Bildschirm Inset-Bildschirm PinP 1 Sie können PinP 1 und PinP 2 gleichzeitig verwenden, um zwei Kleinbilder 1 (PinP 1) 2 (PinP 2) einzufügen. Hintergrund-Video PinP 2 Drehen Sie die PinP 1 [POSITION H]- und [POSITION... -
Seite 10: Erzeugen Enes Videosignals Mit Der Downstream Key-Funktion (Dsk)
Video-Funktionen Erzeugen enes Videosignals mit der Downstream Key-Funktion (DSK) Sie können einen Teilbereich des Videos transparent gestalten und mit dem Hintergrund-Video verknüpfen. Sie können entweder einen Luminanz- Key (Helligkeitswert mit entweder schwarzem oder weißem Hintergrund) oder einen Chroma Key (Farbton mit entweder einem blauen oder grünen Hintergrund) wählen. -
Seite 11: Sicherheitshinweise
Steckdose Strom führt. daher regelmäßig Sicherheitskopien Ihrer Daten anfertigen. Copyright-Bestimmungen und ist ohne Genehmigung des Copyright-Inhabers nicht gestattet. • Roland übernimmt keine Haftung für alle Arten von Datenverlusten. Positionierung • Verwenden Sie dieses Gerät nicht mit per Copyright geschützten Audiodaten, wenn Sie keine Genehmigung...
