Bild 8.2 –
8.2 Montage des Luftsammlers. Die Luft, die für den Verbrennungsprozess unerlässlich ist, darf nicht
aus dem Innenraum oder der Kabine und dem Kofferraum des Automobils angesaugt werden. Die
Saugöffnung des Halses muss in einer solchen Position montiert werden, die seine Verunreinigung oder
das Eindringen von Schnee nicht erlaubt, und die den freien Ablauf des Wassers sicherstellt, das in ihn
kommen kann. Es ist verboten, die Eingangsöffnung des Luftsammlers gegen die Strömungsrichtung
der Luft bei der Bewegung des Automobils anzubringen.

8.3 Montage des Auspuffrohrs

Bei der Montage des Auspuffrohrs muss seine hohe Temperatur beim Betrieb in Erwägung gezogen
werden. Die notwendige Länge des Auspuffrohrs abschneiden (elastischer gerippter Metallschlauch). Das
Auspuffrohr mit Hilfe der Schellen befestigen und so montieren, damit es leicht in Richtung nach unten
zum Auslass geneigt ist. Wegen des Schutzes der einzelnen Automobilteile (der Elektroinstallation und der
sonstigen Hauptröhren des Automobils) gegen die Einwirkung der hohen Temperatur muss am
Auspuffrohr eine Wärmedämmung befestigt werden.
Am Auspuffrohr muss ein Längsschnitt gemacht werden (ungefähr 15 mm), wegen der besseren
Abdichtung beim Anschluss an den Hals des Brenners, der Schnitt sollte nicht den Rahmen des
umspannenden Halses übersteigen. Die Frontseite des Auspuffrohrs darf bei der Montage die
Gummiabdichtung des Brenners nicht berühren. Die Auspuffgase müssen nach außen abgeleitet werden.
Der Auslass der Auspuffgase und der Eingang der Luft, die zur Verbrennung notwendig ist, müssen so
platziert werden, damit die Möglichkeit des wiederholten Ansaugens der Auspuffgase ausgeschlossen ist.
Bei der Montage des Auspuffrohrs muss die Möglichkeit des Eindringens der Auspuffgase in die
Kabine oder ihr Ansaugen durch den Ventilator über den Radiator der Standheizung der Kabine
ausgeschlossen werden. Darüber hinaus muss die negative Einwirkung der Gase auf die Tätigkeit der
Aggregate des Automobils verhindert werden. Die Ausgangsöffnung des Auspuffrohrs muss in einer
solchen Position installiert werden, die seine Verunreinigung oder das Eindringen von Schnee nicht
erlaubt, und die den freien Ablauf des Wassers sicherstellt, das in ihn kommen kann. Am Ende des
Auspuffrohrs ist ein Schleier aufmontiert, der für die stabile Arbeit der Standheizung in niedrigen
Bereichen unerlässlich ist. Wenn der Schleier nicht montiert ist (nach Art der Lieferung), dann muss er
gemäß Bild 7.1 montiert werden.

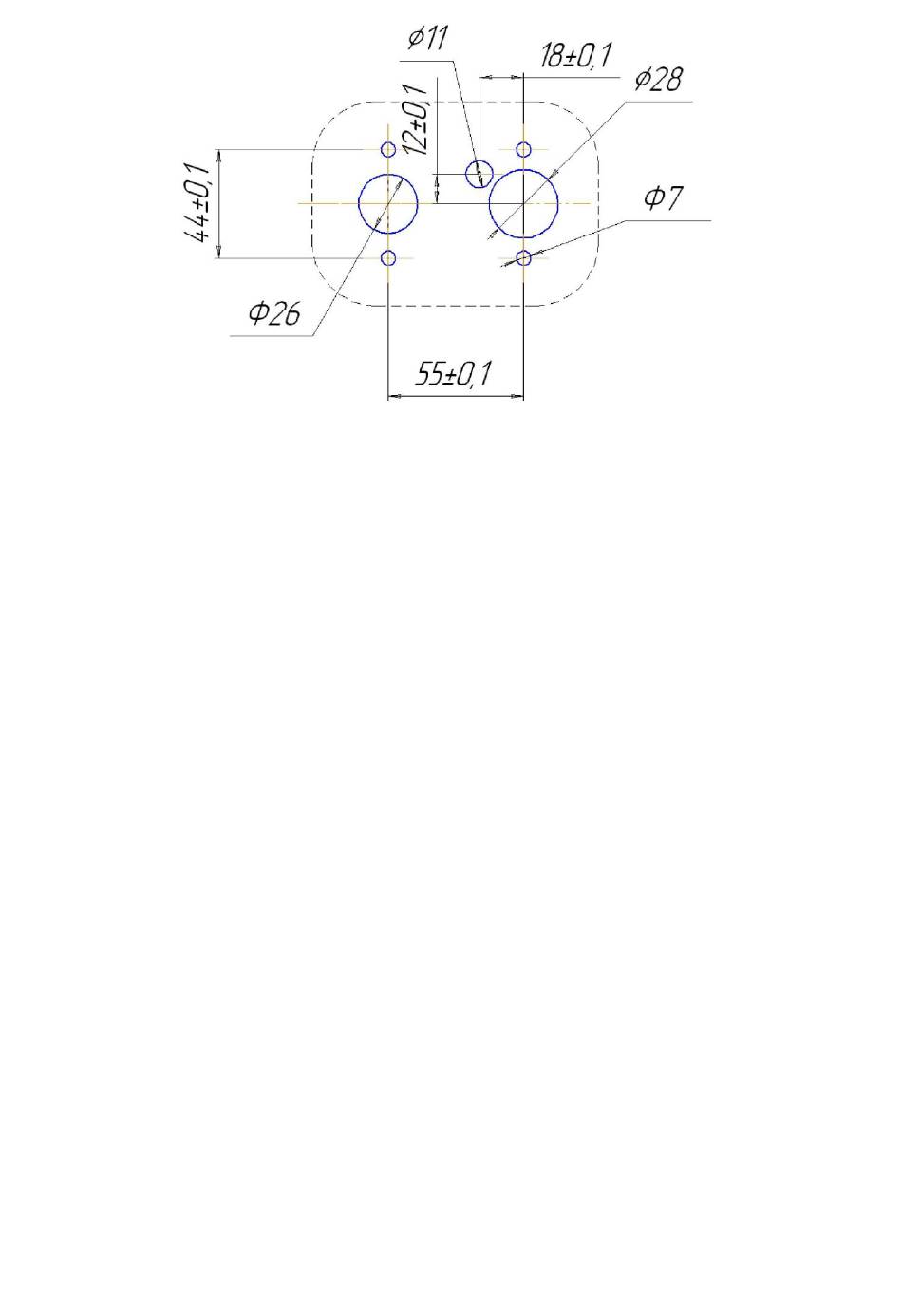

Montageöffnungen für die Installation des Brenners
4 Öffnungen
20
