Sony RX550
39
Mounting Plate
MOUNTING HOLE

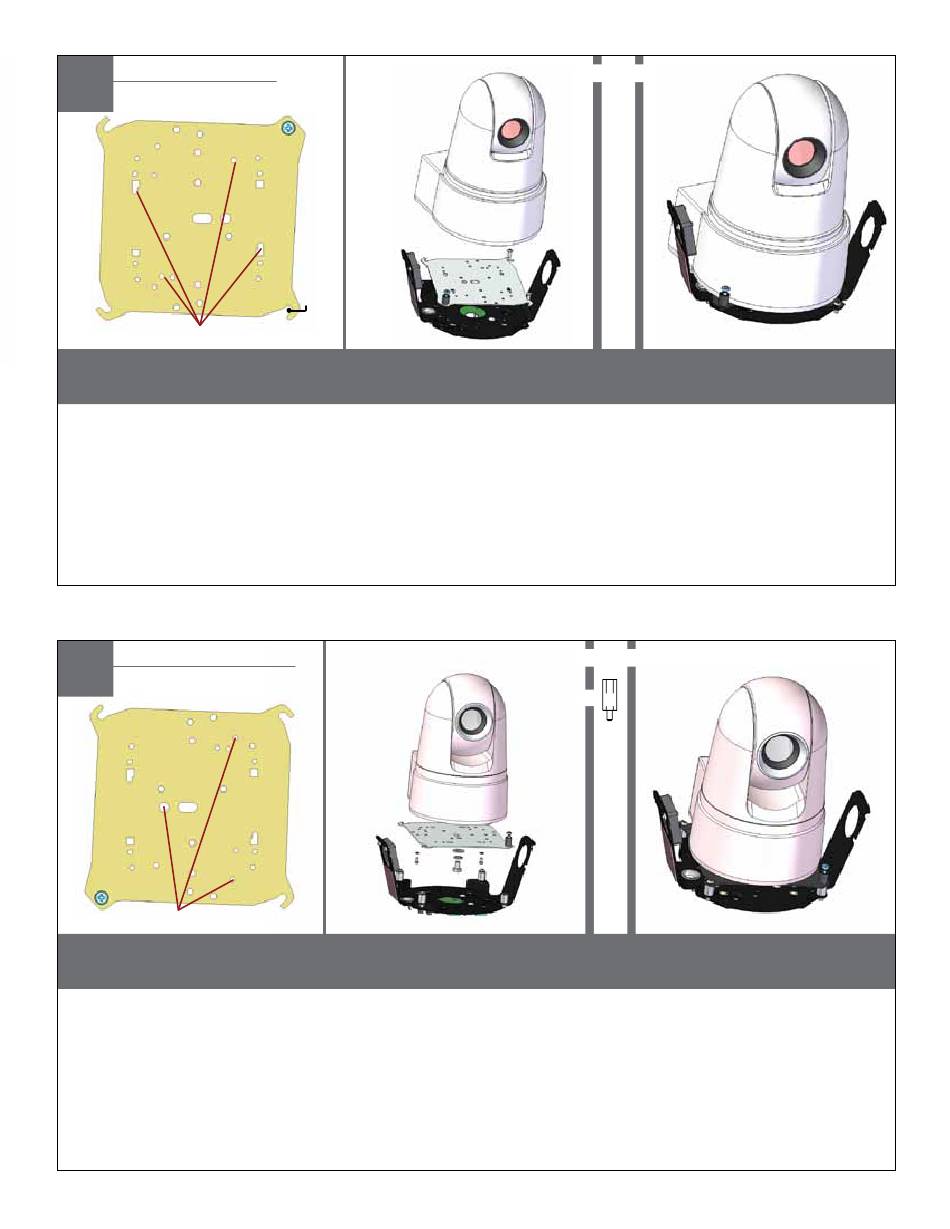

Attach camera to mounting plate using (4) M3 bolts and lock washers. Complete assembly as
shown, then secure camera to the quick release plate.
• Ate la cámara a la pletina usando (4) los pernos M3 y las arandelas de cerradura. Termine a la asamblea como se muestra, entonces cámara segura a la
placa del lanzamiento rápido.
• Attachez l'appareil-photo au plat de support utilisant (4) les boulons M3 et les rondelles de freinage. Accomplissez l'assemblée en tant qu'appareil-photo
montré et puis bloqué au plat de dégagement rapide.
• Bringen Sie Kamera zur Montageplatte unter Verwendung (4) der Schraubbolzen M3 und der Federringe an. Schließen Sie Versammlung wie gezeigt, dann
sichere Kamera zur Platte der schnellen Freigabe ab.
• Una a câmera à placa de montagem usando (4) os parafusos M3 e as arruelas de fechamento. Termine o conjunto como a câmera mostrada, então
segura à placa da liberação rápida.
• Attacchi la macchina fotografica a usando del giunto di supporto (4) bulloni M3 e ranelle di bloccaggio. Completi l'assemblea come macchina
fotografica indicata e allora sicura al piatto del rilascio rapido.
Sony RZ25
40
Mounting Plate
MOUNTING HOLE
Attach camera to mounting plate using (1) ¼" x 20 bolt, washer, lockwasher, (2) M3 x 8mm bolts,
and lockwashers. Complete assembly as shown, then secure camera to the quick release plate.
• Ate la cámara a la pletina usando (1) perno de x 20 del ¼", arandela, arandela de cerradura, (2) los pernos del M3 x 8m m, y las arandelas de cerradura.
Termine a la asamblea como se muestra, entonces cámara segura a la placa del lanzamiento rápido.
• Attachez l'appareil-photo au plat de support boulon de x 20 utilisant (1) ¼ », rondelle, rondelle de freinage, (2) boulons de M3 X 8mm, et rondelles de
freinage. Accomplissez l'assemblée en tant qu'appareil-photo montré et puis bloqué au plat de dégagement rapide.
• Bringen Sie Kamera zur Montageplatte unter Verwendung (1) des ¼" Schraubbolzen x-20, Unterlegscheibe, Federring, (2) Schraubbolzen M3-x 8mm und
Federringe an. Schließen Sie Versammlung wie gezeigt, dann sichere Kamera zur Platte der schnellen Freigabe ab.
• Una a câmera à placa de montagem usando (1) parafuso x 20 do ¼ de", arruela, arruela de fechamento, (2) parafusos do M3 x 8mm, e arruelas de
fechamento. Termine o conjunto como a câmera mostrada, então segura à placa da liberação rápida.
• Attacchi la macchina fotografica a usando del giunto di supporto (1) bullone di x 20 del ¼„, rondella, ranella di bloccaggio, (2) bulloni di M3 x 8mm e
ranelle di bloccaggio. Completi l'assemblea come macchina fotografica indicata e allora sicura al piatto del rilascio rapido.
Captive
Screw
No bolt
used here
Captive
Screw
(2) #8x3/8"
(3) #8x3/8"
½"
(13
)
mm
