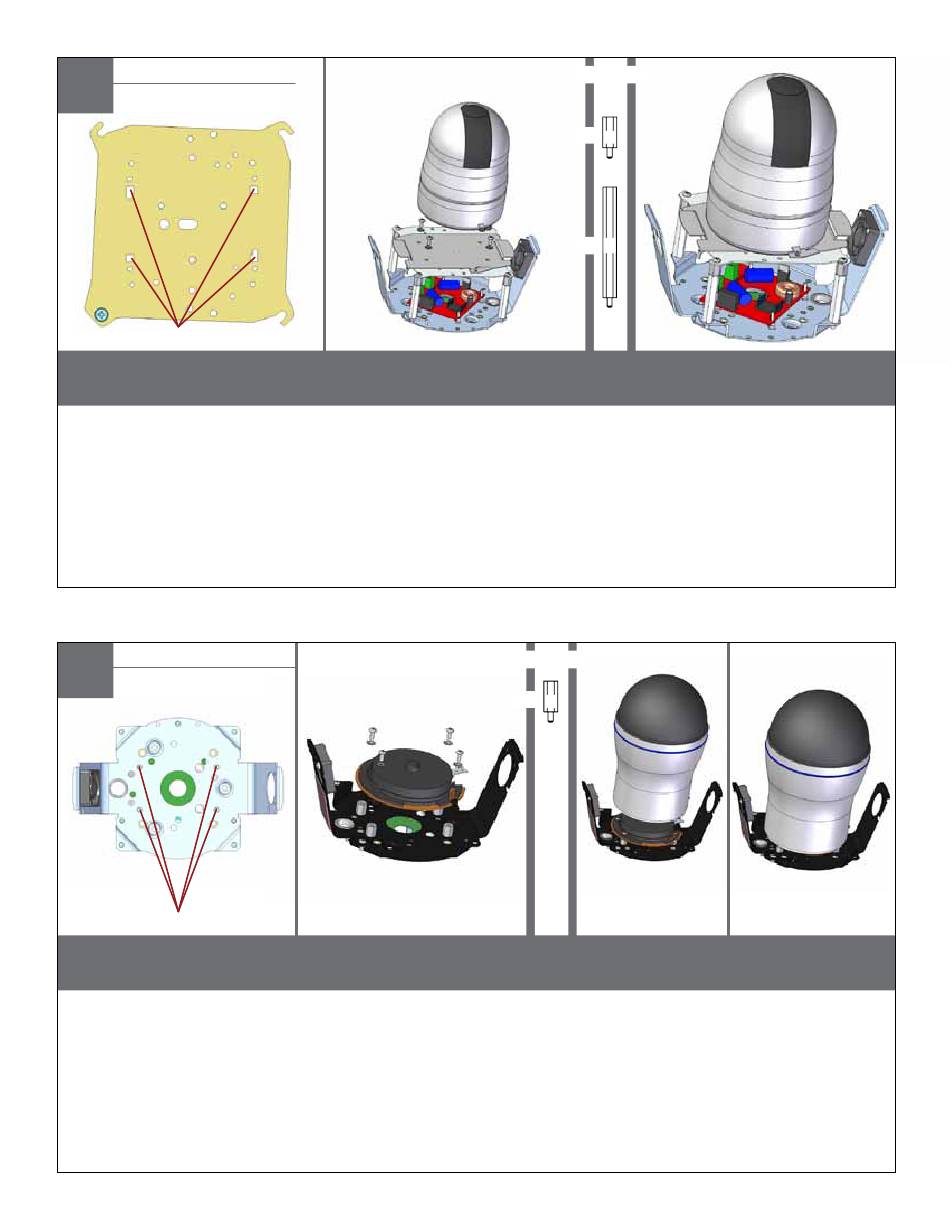

Panasonic WVNS202
37
Mounting Plate
MOUNTING HOLE
Attach camera to mounting plate using (4) #8 screws and star washer. Complete assembly as
shown, then secure camera to the quick release plate.
• Ate la cámara a la pletina usando (4) los tornillos #8 y arandela de la estrella. Termine a la asamblea como se muestra, entonces cámara segura a la
placa del lanzamiento rápido.
• Attachez l'appareil-photo au plat de support utilisant (4) les vis #8 et la rondelle d'étoile. Accomplissez l'assemblée en tant qu'appareil-photo montré et
puis bloqué au plat de dégagement rapide.
• Bringen Sie Kamera zur Montageplatte unter Verwendung (4) der Schrauben #8 und der Sternunterlegscheibe an. Schließen Sie Versammlung wie gezeigt,
dann sichere Kamera zur Platte der schnellen Freigabe ab.
• Una a câmera à placa de montagem usando (os parafusos 4) #8 e a arruela da estrela. Termine o conjunto como a câmera mostrada, então segura à
placa da liberação rápida.
• Attacchi la macchina fotografica a usando del giunto di supporto (4) viti #8 e rondella della stella. Completi l'assemblea come macchina fotografica
indicata e allora sicura al piatto del rilascio rapido.
Panasonic WV-NS954
38
Mounting Plate
MOUNTING HOLE
Attach bracket to (4) spacers using (4) #8 screws and star washer. Complete assembly as shown,
then secure camera to the quick release plate.
• Ate el soporte (4) a los espaciadores usando (4) los tornillos #8 y arandela de la estrella. Termine a la asamblea como se muestra, entonces cámara
segura a la placa del lanzamiento rápido.
• Attachez la parenthèse (4) aux entretoises utilisant (4) les vis #8 et la rondelle d'étoile. Accomplissez l'assemblée en tant qu'appareil-photo montré et puis
bloqué au plat de dégagement rapide.
• Bringen Sie Haltewinkel (4) zu den Distanzscheiben unter Verwendung (4) der Schrauben #8 und der Sternunterlegscheibe an. Schließen Sie Versammlung
wie gezeigt, dann sichere Kamera zur Platte der schnellen Freigabe ab.
• Una o suporte (a 4) espaçadores usando (os parafusos 4) #8 e a arruela da estrela. Termine o conjunto como a câmera mostrada, então segura à placa
da liberação rápida.
• Attacchi la staffa a (4) usando dei distanziatori (4) viti #8 e rondella della stella. Completi l'assemblea come macchina fotografica indicata e allora sicura
al piatto del rilascio rapido.
Captive
Screw
(4) #8x3/8"
(13
(3) #8x3/8"
(13
)
½"
mm
2"
(52
)
mm
)
½"
mm
