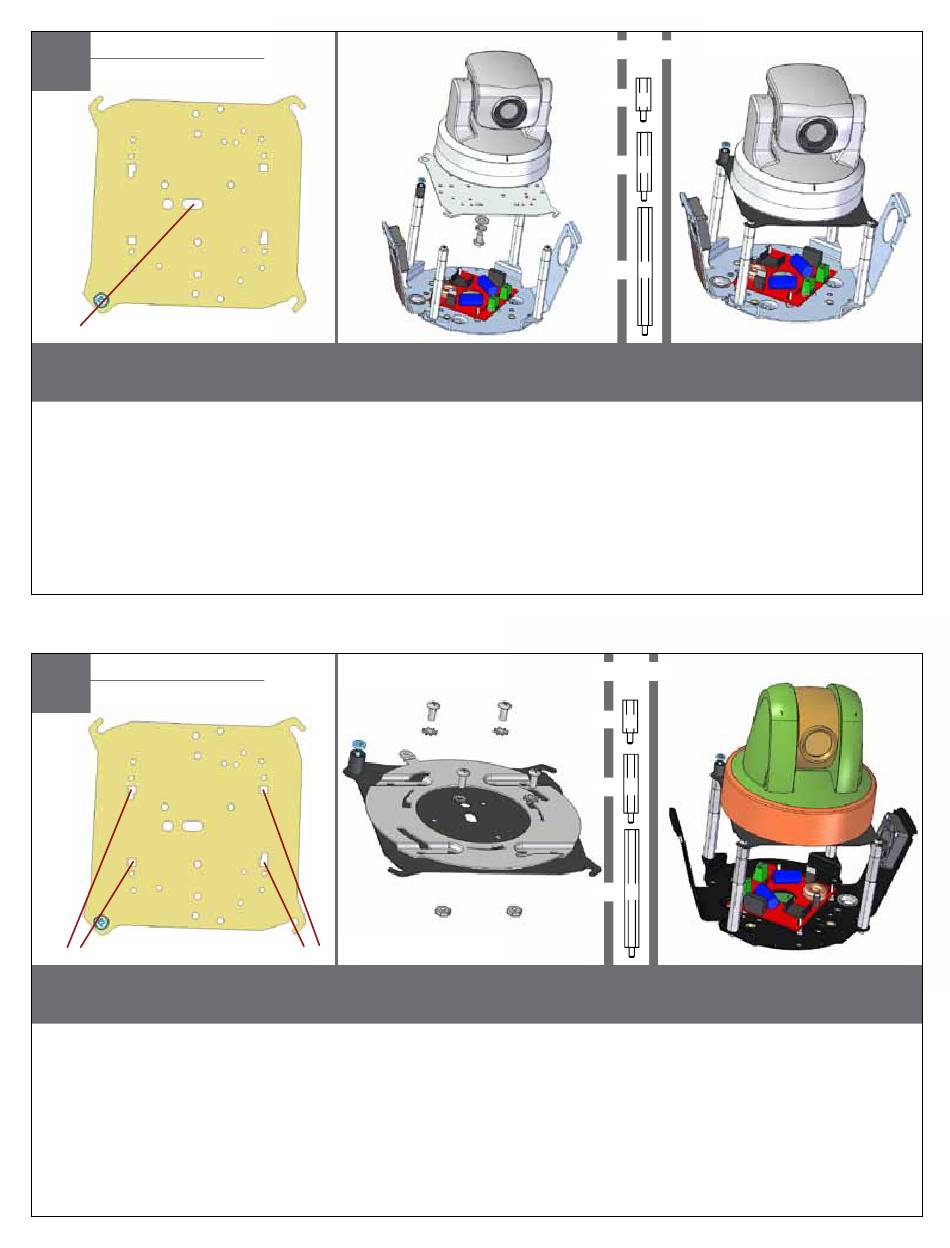

CANON VB-C300
31
Mounting Plate
MOUNTING HOLE
Attach camera to mounting plate using (1) ¼" x 20 bolt, lock washer, and washer. Complete
assembly as shown, then secure camera to the quick release plate.
• Ate la cámara a la pletina usando (1) perno de x 20 del ¼", arandela de cerradura, y arandela. Termine a la asamblea como se muestra, entonces
cámara segura a la placa del lanzamiento rápido.
• Attachez l'appareil-photo au plat de support boulon de x 20 utilisant (1) ¼ », rondelle de freinage, et rondelle. Accomplissez l'assemblée en tant
qu'appareil-photo montré et puis bloqué au plat de dégagement rapide.
• Bringen Sie Kamera zur Montageplatte unter Verwendung (1) des ¼" Schraubbolzen x-20, Federring und Unterlegscheibe an. Schließen Sie Versammlung
wie gezeigt, dann sichere Kamera zur Platte der schnellen Freigabe ab.
• Una a câmera à placa de montagem usando (1) parafuso x 20 do ¼ de", arruela de fechamento, e arruela. Termine o conjunto como a câmera
mostrada, então segura à placa da liberação rápida.
• Attacchi la macchina fotografica a usando del giunto di supporto (1) bullone di x 20 del ¼„, ranella di bloccaggio e rondella. Completi l'assemblea come
macchina fotografica indicata e allora sicura al piatto del rilascio rapido.
ELMO 400/401
32
Mounting Plate
MOUNTING HOLE
Attach camera to mounting plate using (4) #8 screws, star washer, and nuts. Complete assembly as
shown, then secure camera and mounting plate to spacers.
• Ate la cámara a la pletina usando (4) los tornillos #8 y arandela de la estrella. Como se muestra, después termine a la asamblea cámara y pletina seguras
a los espaciadores.
• Attachez l'appareil-photo au plat de support utilisant (4) les vis #8 et la rondelle d'étoile. Accomplissez l'assemblée en tant que plat montré et puis bloqué
d'appareil-photo et de support aux entretoises.
• Bringen Sie Kamera zur Montageplatte unter Verwendung (4) der Schrauben #8 und der Sternunterlegscheibe an. Schließen Sie Versammlung wie gezeigt,
dann sichere Kamera und Montageplatte zu den Distanzscheiben ab
• Una a câmera à placa de montagem usando (os parafusos 4) #8 e a arruela da estrela. Termine o conjunto como a placa mostrada, então segura da
câmera e de montagem aos espaçadores.
• Attacchi la macchina fotografica a usando del giunto di supporto (4) viti #8 e rondella della stella. Completi l'assemblea come la macchina fotografica e
giunto di supporto indicati e allora sicuri ai distanziatori..
Captive
Screw
Captive
Screw
MOUNTING HOLE
(4) #8x3/8"
(13
)
½"
mm
1"
(26
)
mm
2"
(52
)
mm
(4) #8x3/8"
½"
(13
)
mm
1"
(26
)
mm
2"
(52
)
mm
