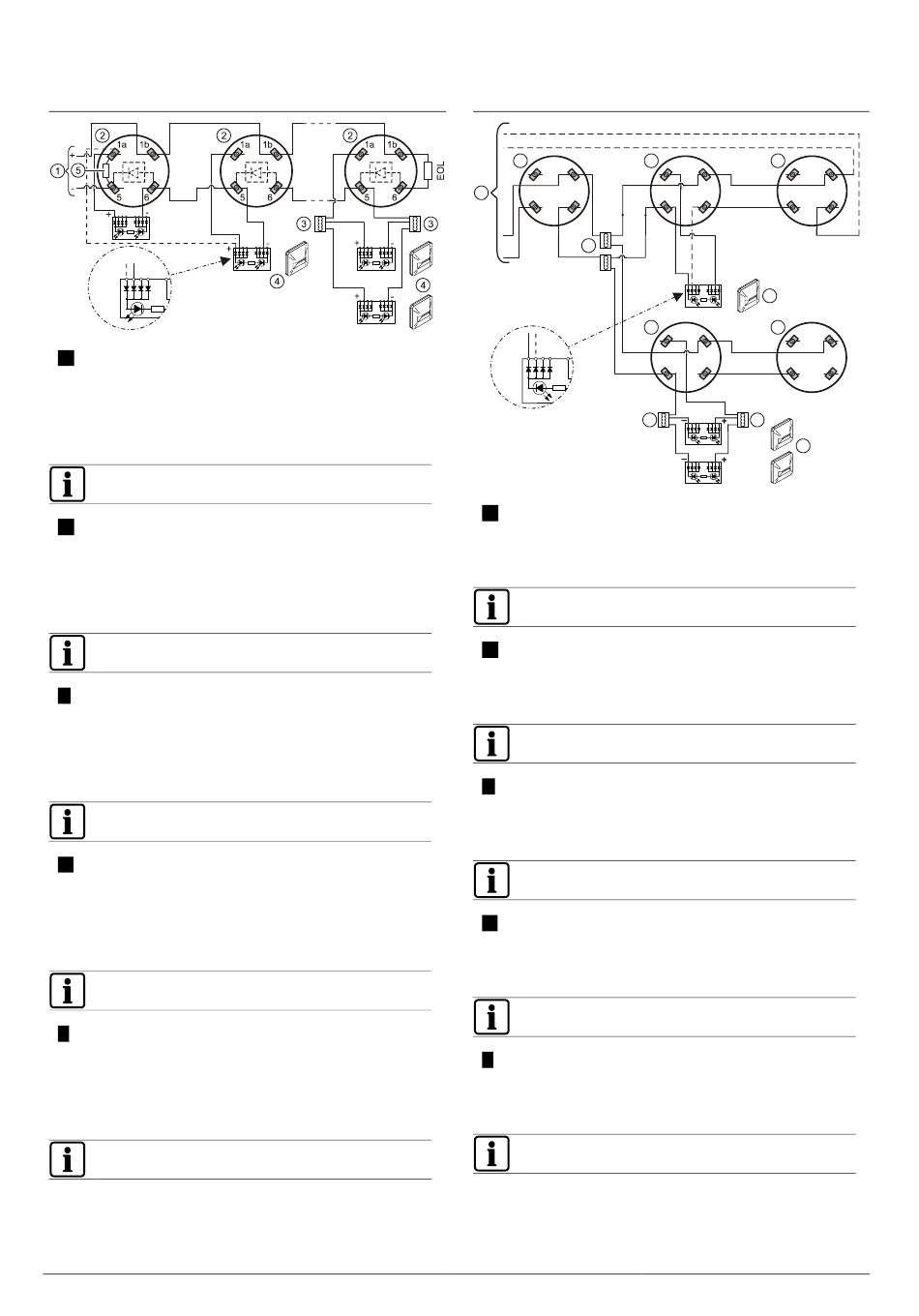

Connection diagram (collective)
Anschlussschema (kollektiv)
Schéma de raccordement (collectif)
Diagrama de conexión (colectivo)
Schema di collegamento (collettivo)
en
1
Control panel
2
Detector base DB721D
3
Auxiliary terminal DBZ1190-xx
4
External alarm indicator
5
Resistor PSR720-1 or PSR720-2 between
terminals 1a and 5
For more information, refer to document
A6V10305793.
de
1
Zentrale
2
Meldersockel DB721D
3
Zusatzklemme DBZ1190-xx
4
Externer Alarmindikator
5
Widerstand PSR720-1 oder PSR720-2 zwischen
Klemmen 1a und 5
Weitere Informationen siehe
Dokument A6V10305793.
fr
1
Equipement de contrôle et de signalisation
2
Embase de détecteur DB721D
3
Terminal auxiliaire DBZ1190-xx
4
Indicateur d'action externe
5
Résistance PSR720-1 ou PSR720-2 entre les
bornes 1a et 5
Pour obtenir davantage d'informations, voir
document A6V10305793.
es
1
Unidad de control
2
Zócalo del detector DB721D
3
Terminal de auxiliar DBZ1190-xx
4
Indicador de alarma externo
5
Resistencia PSR720-1 o PSR720-2 entre los
terminales 1a y 5
Para más información, consulte el documento
A6V10305793.
it
1
Pannello di comando
2
Base del rivelatore DB721D
3
Morsetto ausiliario DBZ1190-xx
4
Indicatore esterno di allarme
5
Resistenza PSR720-1 o PSR720-2 tra i
morsetti 1a e 5
Per ulteriori informazioni, vedere il documento
A6V10305793.
Building Technologies
Fire Safety & Security Products
Connection diagram C-NET
Anschlussschema C-NET
Schéma de raccordement C-NET
Diagrama de conexión C-NET
Schema di collegamento C-NET
–
+
2
1a
1b
1
5
6
+
+
3
–
–
3
en
1
Control panel
2
Detector base DB721D
3
Auxiliary terminal DBZ1190-xx
4
External alarm indicator
For more information, refer to document
A6V10305793.
de
1
Zentrale
2
Meldersockel DB721D
3
Zusatzklemme DBZ1190-xx
4
Externer Alarmindikator
Weitere Informationen siehe
Dokument A6V10305793.
fr
1
Equipement de contrôle et de signalisation
2
Embase de détecteur DB721D
3
Terminal auxiliaire DBZ1190-xx
4
Indicateur d'action externe
Pour obtenir davantage d'informations, voir
document A6V10305793..
es
1
Unidad de control
2
Zócalo del detector DB721D
3
Terminal de auxiliar DBZ1190-xx
4
Indicador de alarma externo
Para más información, consulte el documento
A6V10305793.
it
1
Pannello di comando
2
Base del rivelatore DB721D
3
Morsetto ausiliario DBZ1190-xx
4
Indicatore esterno di allarme
Per ulteriori informazioni, vedere il documento
A6V10305793.
2
2
1a
1b
1a
1b
5
6
5
–
+
4
2
2
1a
1b
1a
1b
5
6
5
3
4
A6V10323905_c_--_--
2017-10-31
+
6
–
6
5
