- Seite 1 W.E.ST. Elektronik GmbH Technische Dokumentation SV-200 Leistungsverstärker für Servoventile...
-
Seite 2: Inhaltsverzeichnis
Anordnung der Potentiometer und DIL-Schalter ....................15 Parameterbeschreibung und Einstellung ......................16 5.3.1 CURRENT (Strombereich/Maximalstrom) ....................16 5.3.2 DITHER Frequenz ............................17 5.3.3 DITHER Amplitude .............................17 5.3.4 OFFSET ..............................17 Ausgangskennlinien ..............................18 Arbeitsbereich (maximaler Lastwiderstand) ......................18 Arbeitsbereich (mit maximalem Ausgangsstrom) ....................18 Notizen ..................................19 Seite 2 von 20 SV-200-21 28.03.2017... -
Seite 3: Allgemeine Informationen
W.E.ST. Elektronik GmbH 1 Allgemeine Informationen 1.1 Bestellnummer SV-200-21 - Leistungsverstärker für Servoventile mit +/- 10V Eingang (Strombereiche 10mA bis 200mA) Alternative Produkte SV-300 - Leistungsverstärker für Servoventile (Strombereiche 10mA bis 300mA) 1.2 Lieferumfang Zum Lieferumfang gehört das Modul inkl. der zum Gehäuse gehörenden Klemmblöcke. -
Seite 4: Verwendete Symbole
Dokument nicht abgeleitet werden. Technische Änderungen durch Weiterentwicklung des in dieser Anleitung beschriebenen Produktes behalten wir uns vor. Die technischen Angaben und Abmessungen sind unverbindlich. Es können daraus keinerlei Ansprüche abgeleitet werden. Dieses Dokument ist urheberrechtlich geschützt. Seite 4 von 20 SV-200-21 28.03.2017... -
Seite 5: Sicherheitshinweise
Beschädigungen zu schützen. Das Modul darf nicht in explosionsgefährdeter Umgebung eingesetzt werden. Die Lüftungsschlitze dürfen für eine ausreichende Kühlung nicht verdeckt werden. Die Entsorgung hat nach den nationalen gesetzlichen Bestimmungen zu erfolgen. Seite 5 von 20 SV-200-21 28.03.2017... -
Seite 6: Eigenschaften
Dither und Offset können mittels Potentiometer eingestellt werden. Typische Anwendungen: Dynamische Servoventilansteuerung. Merkmale Leistungsverstärker für Servoventile Kompakter Aufbau Kostengünstige Snap-On Modultechnik Positive und negative Referenzspannung Maximalstrom in 10mA-Schritten einstellbar Offsetanpassung Stufenlose Einstellung der Ditheramplitude Seite 6 von 20 SV-200-21 28.03.2017... -
Seite 7: Gerätebeschreibung

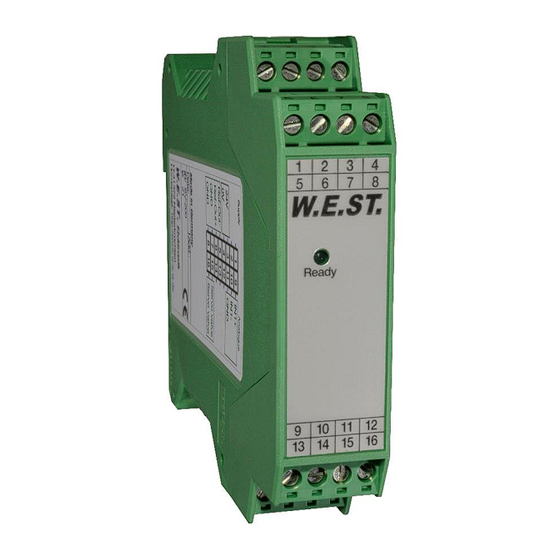

114,0000 mm Made in Germany Date: Add.: W.E.ST. Elektronik D-41372 Niederkrüchten Homepage: http://www.w-e-st.de Typenschild und Anschlussbelegung Type plate and terminal pin assignment W.E.ST. Ready Klemmblöcke (steckbar) Terminals (removable) 9 10 11 12 14 15 16 Seite 7 von 20 SV-200-21 28.03.2017... -
Seite 8: Anwendung Und Einsatz
Störspannungsableitung, wodurch sich die Signalqualität, insbesondere von hochauflö- senden Sensoren, verbessert. Geschaltete Induktivitäten (Relais und Ventilspulen) an der gleichen Spannungsversorgung sind immer mit einem entsprechenden Überspannungsschutz direkt an der Spule zu beschalten. Seite 8 von 20 SV-200-21 28.03.2017... -
Seite 9: Typische Systemstruktur
Dieses minimale System besteht aus folgenden Komponenten: (*1) Servoventil (*2) Hydraulikzylinder (*3) Servoverstärker SV-200 (*4) Schnittstelle zur SPS 3.3 Funktionsweise Dieser Leistungsverstärker wird über ein analoges Signal (von der SPS, von einem Joystick oder von einem Potentiometer) angesteuert. Der Ausgangsstrom ist geregelt und die Höhe wird über die Schalterstellung des internen DIL-Schalters festge- legt. -
Seite 10: Inbetriebnahme
Diese Vorparametrierung ist notwendig, um das Risiko einer unkontrollierten Be- wegung zu minimieren. Stellsignal Kontrollieren Sie das Stellsignal mit einem Strommessgerät. Hydraulik einschalten Jetzt kann die Hydraulik eingeschaltet werden. Einstellung optimieren Optimieren Sie jetzt die Einstellungen. Seite 10 von 20 SV-200-21 28.03.2017... -
Seite 11: Technische Beschreibung
0 V (GND) für die Ein- und Ausgänge. PIN 7 / 8 / 11 Anschluss Ausgangssignal Stromausgang: PIN 15 / 16 Ausgang zur Ansteuerung des Ventils. 4.2 LED Definitionen LEDs Beschreibung der LED Funktion GRÜN AUS: Keine Stromversorgung. System ist betriebsbereit. Seite 11 von 20 SV-200-21 28.03.2017... -
Seite 12: Blockschaltbild
W.E.ST. Elektronik GmbH 4.3 Blockschaltbild SV-200-21 - Ref. out (-10V) 18..30V 24 V + Ref. out (+10V) Spannungsversorgung/ Power supply Dither Offset Servoventil / Servovalve Leistungsstufe / Eingang/ Power stage Input (+/-10V) Seite 12 von 20 SV-200-21 28.03.2017... -
Seite 13: Typische Verdrahtung
Elektronik GmbH 4.4 Typische Verdrahtung Spannungsversorgung/ Power Supply positive Referenzspannung/ reference voltage (+10V) 0V/GND negative Referenzspannung/ reference voltage (-10V) Schirm / Screen Schirm / Screen Analoger Sollwert (+/-10V) Analogue command signal (+/-10V) Servoventil/ Servo valve Seite 13 von 20 SV-200-21 28.03.2017... -
Seite 14: Technische Daten
Brennbarkeitsklasse V0 (UL94) Schutzklasse IP20 0… 50 Temperaturbereich [°C] -20… 70 Lagertemperatur [°C] Luftfeuchtigkeit < 95 (nicht kondensierend) Anschlüsse 4 x 4pol. Anschlussblöcke PE: über die DIN Tragschiene [Kg] Gewicht 0,170 EN 50082-2 EN 50081-1 Seite 14 von 20 SV-200-21 28.03.2017... -
Seite 15: Parameter
W.E.ST. Elektronik GmbH 5 Parameter 5.1 Parameterübersicht Parameter Werksein- Einheit Beschreibung stellung CURRENT Strombereich/Maximalstrom DITHERFREQUENZ Frequenz des Dithersignals DITHERAMPLITUDE Amplitude des Dithersignals OFFSET Nullpunkteinstellung 5.2 Anordnung der Potentiometer und DIL-Schalter Seite 15 von 20 SV-200-21 28.03.2017... -
Seite 16: Parameterbeschreibung Und Einstellung
Die Wertigkeit der einzelnen Schalter verdoppelt sich von 10 mA für S1.1 bis 160 mA für S1.5. Somit ist eine Einstellung in 10 mA Schritten möglich. In der obigen Tabelle lässt sich die Schalterstellung für den gewünsch- ten Ausgangsstrom einfach ablesen. Seite 16 von 20 SV-200-21 28.03.2017... -
Seite 17: Dither Frequenz
Der eingestellte Wert ist prozentual und bezieht sich auf den nominalen Ausgangsstrom. Das Dithersignal kann durch Drehen auf Linksanschlag deaktiviert werden. 5.3.4 OFFSET Parameter Potentiometer Bereich Einheit Nullpunkteinstellung -6,5 bis +6,5 Diese Einstellung ermöglicht den Nullpunktabgleich der Karte, um toleranzbedingte ungewollte Ansteuerungen oder Totzonen zu vermeiden. Seite 17 von 20 SV-200-21 28.03.2017... -
Seite 18: Ausgangskennlinien
W.E.ST. Elektronik GmbH 6 Ausgangskennlinien 6.1 Arbeitsbereich (maximaler Lastwiderstand) 6.2 Arbeitsbereich (mit maximalem Ausgangsstrom) Seite 18 von 20 SV-200-21 28.03.2017... -
Seite 19: Notizen
W.E.ST. Elektronik GmbH 7 Notizen Seite 19 von 20 SV-200-21 28.03.2017...
