Externe Geräte anschließen
Lesen Sie die Dokumentation zum externen Gerät, bevor Sie es anschließen.
Um eine ordnungsgemäße Funktion Ihres Geräts zu garantieren, verwenden Sie
entweder ausschließlich die mitgelieferten Anschlußkabel oder ausschließlich
andere qualitativ gleichwertige Anschlußkabel.
Außer bei USB-Geräten müssen die Netzstecker gezogen sein, wenn
Sie externe Geräte anschließen!
Bei Gewitter dürfen Sie Leitungen weder stecken noch lösen.
Fassen Sie beim Lösen einer Leitung immer am Stecker an. Ziehen
Sie nicht an der Leitung!

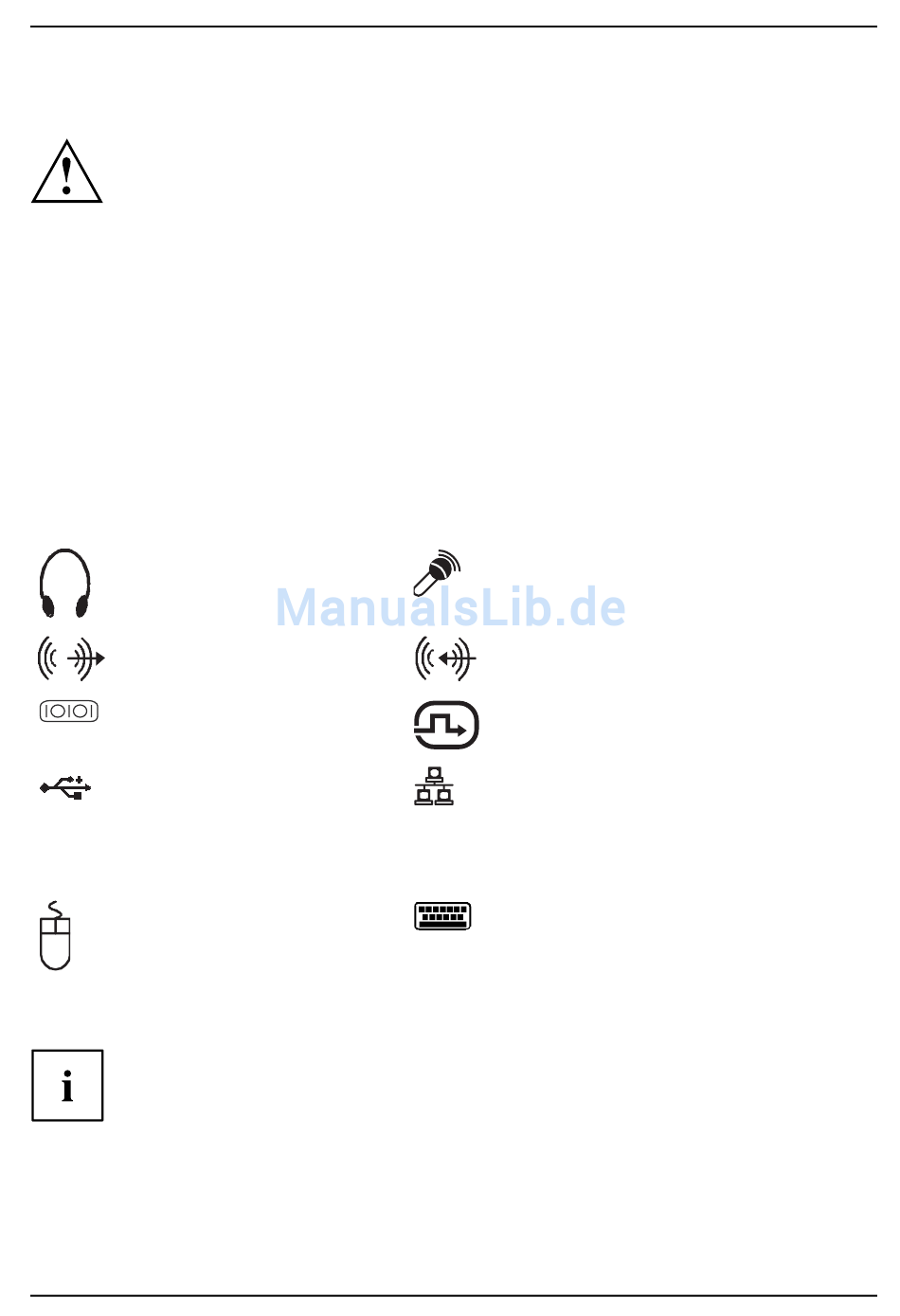

Anschlüsse am Gerät
Anschlüsse ExterneGeräte Gerät
Die Anschlüsse finden Sie an Vorder- und Rückseite des Geräts. Welche Anschlüsse an
Ihrem Gerät verfügbar sind, hängt davon ab, welche Ausbaustufe Sie gewählt haben. Die
Standardanschlüsse sind durch die nachfolgenden oder durch ähnliche Symbole gekennzeichnet.
Genauere Angaben zur Position der Anschlüsse finden Sie im Handbuch zum Mainboard.
Kopfhörer, schwarz
(Gerätevorderseite)
Kopfhörer
Audioausgang (Line Out),
hellgrün
Lineout Audioausgang
Serielle Schnittstelle, türkis
SerielleSchnittstelle
USB - Universal Serial Bus:
• blau: USB 3.0,
Gerätevorderseite
• schwarz: USB 2.0,
Geräterückseite
UnversalSerialBus
PS/2-Mausanschluss, grün
Mausanschluss PS/2-Mausanschluss
DP DisplayPort
DisplayPort
Für einige der angeschlossenen Geräte müssen Sie spezielle Software
(z. B. Treiber) installieren und einrichten (siehe Dokumentation zu
angeschlossenem Gerät und Betriebssystem).
Fujitsu
Mikrofonanschluss, schwarz
(Gerätevorderseite)
Mikrofonanschluss
Audioeingang (Line In), hellblau
Linein Audioeingang
DVI-I-Bildschirmanschluss, weiß
Bildschirmanschluss
RJ45-LAN-Anschluss
LAN-Anschluss
PS/2-Tastaturanschluss, violett
Tastaturanschluss
