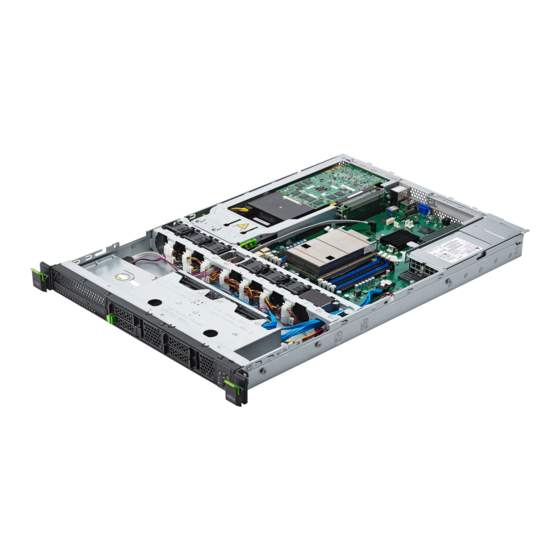

Fujitsu CELSIUS C740 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Fujitsu Anleitungen
  4. Netzteile
  5. CELSIUS C740
  6. Betriebsanleitung
Fujitsu CELSIUS C740 Betriebsanleitung

Fujitsu CELSIUS C740 Betriebsanleitung

Einfache integration in die bestehende infrastruktur der kunden
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Betriebsanleitung
System
FUJITSU Workstation CELSIUS C740

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu CELSIUS C740

Inhaltszusammenfassung für Fujitsu CELSIUS C740

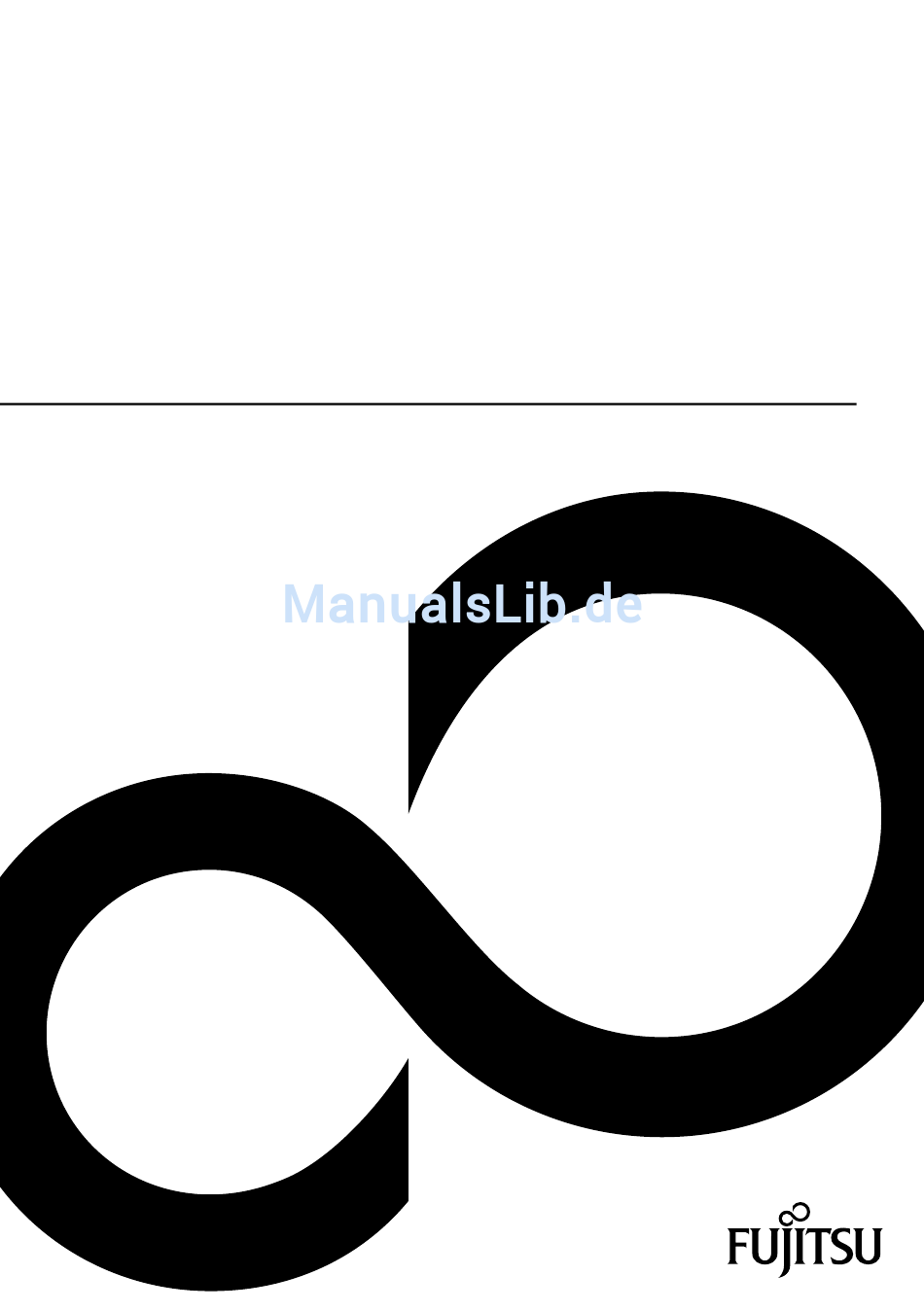

  • Seite 1 Betriebsanleitung System FUJITSU Workstation CELSIUS C740...
  • Seite 2 Treiber-Updates finden Sie unter: http://support.ts.fujitsu.com/download Wenn Sie technische Fragen haben sollten, wenden Sie sich bitte an ● unsere Hotline / unseren Service Desk (siehe Service-Desk-Liste oder im Internet: http://support.ts.fujitsu.com/contact/servicedesk) ● Ihren zuständigen Vertriebspartner ● Ihre Verkaufsstelle Viel Freude mit Ihrem neuen Fujitsu-System!
  • Seite 4 Herausgegeben von / Kontaktadresse in der EU Fujitsu Technology Solutions GmbH Mies-van-der-Rohe-Straße 8 80807 München, Germany http://www.fujitsu.com/fts Copyright © Fujitsu Technology Solutions 2015. Alle Rechte vorbehalten. Ausgabedatum 03/2015 Bestell-Nr: A26361-K1448-Z320-1-19, Ausgabe 1...
  • Seite 5 FUJITSU Workstation CELSIUS C740 Betriebsanleitung Ihre FUJITSU Workstation CELSIUS C740... Anschlüsse und Bedienelemente Wichtige Hinweise Funktionsübersicht Vorbereitung der Inbetriebnahme Rack-Montage und -Demontage Externe Geräte anschließen Gerät an die Netzspannung anschließen Gerät einschalten Gerät herunterfahren Konfiguration des Systems durchführen Bedienung Einstellungen im BIOS-Setup Eigentums- und Datenschutz Problemlösungen und Tipps...
  • Seite 6 Fujitsu weist jegliche Verantwortung bezüglich technischer oder redaktioneller Fehler bzw. Auslassungen von sich. Warenzeichen Fujitsu, das Fujitsu-Logo und CELSIUS sind eingetragene Warenzeichen von Fujitsu Limited oder seiner Tochtergesellschaften in den Vereinigten Staaten und anderen Ländern. Pentium ist ein eingetragenes Warenzeichen der Intel Corporation, USA.

  • Seite 7: Inhaltsverzeichnis

    Inhalt Inhalt Ihre FUJITSU Workstation CELSIUS C740..................7 Weitere Informationen .......................... 7 Gültigkeit der Beschreibung ......................... 7 Darstellungsmittel ..........................8 Anschlüsse und Bedienelemente ..................... 9 Vorderansicht ............................9 Rückansicht ............................9 Wichtige Hinweise ..........................10 Sicherheitshinweise..........................10 Vor der Inbetriebnahme........................10 Inbetriebnahme und Betrieb .......................
  • Seite 8 FBU in die FBU-Halterung einbauen ..................75 Backup Unit mit der FBU-Halterung einbauen................77 FBU-Kabel an den RAID-Controller stecken................80 FBU-Kabel verlegen........................80 Abschließende Schritte .......................81 Prozessorkühlkörper aus- und einbauen ....................81 Hutze ausbauen..........................81 Kühlkörper ausbauen........................83 Kühlkörper einbauen........................84 Hutze einbauen...........................85 Erweiterungen auf dem Mainboard .....................88 Hauptspeicher hochrüsten ......................88 Fujitsu...
  • Seite 9 Inhalt Prozessor tauschen........................88 Frontpanel-Modul tauschen........................ 89 Frontpanel-Modul ausbauen ...................... 89 Neues Frontpanel-Modul einbauen .................... 91 Lithium-Batterie tauschen......................93 Technische Daten..........................95 CELSIUS C740........................... 95 Stichwörter............................96 Fujitsu...
  • Seite 10 Inhalt Fujitsu...

  • Seite 11: Ihre Fujitsu Workstation Celsius C740

    Informationsdateien (z. B. *.PDF, *.HTML, *.DOC, *.CHM, *.TXT, *.HLP) Einige der angeführten Handbücher finden Sie elektronisch auf der DVD "Drivers & Utilities" oder auf unserer Internetseite unter http://www.fujitsu.com/fts/support. Mit dem Programm Acrobat Reader, das sich auch auf der DVD befindet, können Sie sich schnell und gezielt Informationen auf den Bildschirm holen.

  • Seite 12: Darstellungsmittel

    Ihre FUJITSU Workstation CELSIUS C740... Darstellungsmittel In diesem Handbuch werden folgende Darstellungsmittel verwendet. Kennzeichnet Hinweise, deren Nichtbeachtung Ihre Gesundheit gefährdet oder zu Sachschäden führt. Kennzeichnet auf dem Gerät angebrachte Hinweise, deren Nichtbeachtung Ihre Gesundheit gefährdet oder zu Sachschäden führt. Kennzeichnet wichtige Informationen und Tipps für den sachgerechten Umgang mit dem System.

  • Seite 13: Anschlüsse Und Bedienelemente

    Elementen vertraut, bevor Sie mit dem Gerät arbeiten. Vorderansicht Optisches Laufwerk Tasten (siehe "Tasten am Gerät") 4 nichtbedienbare 2 ½-Zoll-Laufwerke Anzeigen (siehe "Anzeigen am Gerät") USB-Anschlüsse 2.0 Rückansicht Stromversorgungslüfter LAN-Anschlüsse Netzanschluss USB-Anschlüsse 3.0 ID-Anzeige blau Erweiterungen auf Erweiterungskarten (optional) VGA-Bildschirmanschluss Fujitsu...

  • Seite 14: Wichtige Hinweise

    Warten Sie, bis das Gerät temperaturangeglichen und absolut trocken ist, bevor Sie es in Betrieb nehmen. Nichtbeachtung der Vorgaben kann zu Sachschäden am Gerät führen. ● Transportieren Sie das Gerät nur in der Originalverpackung oder in einer anderen geeigneten Verpackung, die Schutz gegen Stoß und Schlag gewährt. Fujitsu...

  • Seite 15: Inbetriebnahme Und Betrieb

    Netzleitung, bei Eindringen von Flüssigkeiten oder Fremdkörpern) schalten Sie das Gerät sofort aus, ziehen Sie alle Netzstecker aus den geerdeten Schutzkontakt- Steckdosen, und verständigen Sie den Service. ● Ziehen Sie alle Netzstecker aus den vorschriftsmäßig geerdeten Schutzkontakt- Steckdosen, bevor Sie die Lufthaube ausbauen (sich drehende Lüfter). Fujitsu...
  • Seite 16 Optionen entfernt haben, wieder im ursprünglichen Gerät oder an der ursprünglichen Position. Die Verwendung anderer Schrauben führt zur Beschädigung des Geräts. ● Bei der in diesem Dokument beschriebenen Installation bleiben unangekündigte Änderungen in Bezug auf die möglichen Optionen vorbehalten. Fujitsu...

  • Seite 17: Gerät Reinigen

    Energie sparen, Entsorgung und Recycling Informationen zu diesen Themen finden Sie auf der DVD "Drivers & Utilities" oder auf unseren Internetseiten (http://www.fujitsu.com/fts/about/fts/environment-care/). Das Gerät darf nicht mit dem Siedlungsabfall (Hausmüll) entsorgt werden. Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.

  • Seite 18: Ce-Kennzeichnung

    Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung der Konformität. CE nnnn (!) ; nnnn: Ziffer und Ausrufungszeichen (!) siehe Etikett auf dem Produkt. Weitere Informationen und Konformitätserklärungen finden Sie im Internet unter: http://globalsp.ts.fujitsu.com/sites/certificates. Dieses Gerät darf in folgenden Ländern verwendet werden: Bulgarien Dänemark...

  • Seite 19: Fcc Compliance Statement

    ● Consult the dealer or an experienced radio/T.V. technician for help. Fujitsu Technology Solutions GmbH is not responsible for any radio television interference caused by unauthorized modifications of this equipment or the substitution or attachment of connecting cables and equipment other than those specified by Fujitsu Technology Solutions GmbH. The correction of interference caused by such unauthorized modification, substitution or attachment will be the responsibility of the user.

  • Seite 20: Funktionsübersicht

    Die Festplatten können nicht im laufenden Betrieb getauscht werden. Das Gerät immer vorher herunterfahren. Siehe dazu den Abschnitt "Gerät herunterfahren". Bedienbare Laufwerke/Komponenten Folgender Einbauplatz steht zur Verfügung: ein Einbauplatz für ein Ultra-Slim-DVD-Laufwerk (Option). Die hier eingebauten bedienbaren Laufwerke/Komponenten können nicht im laufenden Betrieb getauscht werden. Fujitsu...

  • Seite 21: Irmc S4 Mit Integriertem Management-Lan-Anschluss

    ● Internal Event Log für die Prüfung der Benutzer-Login/Logouts Weitere Informationen zum iRMC finden Sie im Handbuch "iRMC S4 – integrated Remote Management Controller" (auf dem Fujitsu Manual-Server unter x86 Servers - Software - ServerView Suite - Out-Of-Band Management). Fujitsu...

  • Seite 22: Vorbereitung Der Inbetriebnahme

    Daten"). Schützen Sie das Gerät vor Staub, Feuchtigkeit und Hitze. Achten Sie darauf, dass das Gerät ausreichend belüftet wird. Stellen Sie nicht mehrere Geräte übereinander. Das Gerät muss vor Inbetriebnahme unter Berücksichtigung der Akklimatisierungszeit an die Betriebsumgebung angepasst sein: Temperaturdifferenz (°C) Akklimatisierungszeit (Std.) (Mindestwerte) (Betriebsumgebung/Außen) Fujitsu...

  • Seite 23: Installationsschritte

    Geräts vertraut (siehe im Abschnitt "Anschlüsse und Bedienelemente"). ● Schalten Sie das Gerät ein (siehe Abschnitt "Gerät einschalten"). ● Konfigurieren Sie das Gerät und installieren Sie, falls erforderlich, das gewünschte Betriebssystem und die gewünschten Anwendungen (siehe Abschnitt "Konfiguration des Systems durchführen"). Fujitsu...

  • Seite 24: Rack-Montage Und -Demontage

    Es darf maximal eine Einheit gleichzeitig aus dem Rack herausgezogen werden, auch wenn der Kippschutz montiert ist. Werden mehrere Einheiten gleichzeitig aus dem Rack gezogen, besteht die Gefahr, dass das Rack umkippt. Fujitsu Rack-Systeme Die Fujitsu-Rack-Systeme unterstützen den Einbau von PRIMERGY-Servern bzw. CELSIUS Workstations: ● PRIMECENTER Rack ●...

  • Seite 25: 3Rd-Party Racks

    Um dem Lüftungskonzept zu genügen und die Geräte ausreichend zu belüften, sind alle nicht belegten Bereiche im Rack durch Leerblenden zu verschließen. Der Netzanschluss erfolgt über die im jeweiligen Rack vorhandenen Steckdosenleisten (für EMEA). Die Fujitsu-Rack-Systeme haben folgende Merkmale: ● Schienensysteme, die ohne Werkzeug montierbar sind ●...

  • Seite 26: Kabelzugentlastungsklemme Einsetzen

    Fixieren Sie die Kabelzugentlastungsklemme an der Stromversorgung (1). ► Öffnen Sie die Kabelzugentlastungsklemme, indem sie den Rasthebel in Richtung (2) drücken ► Stecken Sie das Netzkabel in die Stromversorgung (3). ► Drücken Sie die Kabelzugsentlastungsklemme zu, bis sie einrastet, um das Kabel zu fixieren (4). Fujitsu...

  • Seite 27: Externe Geräte Anschließen

    Lösen Sie alle Leitungen am Gerät und an den Peripheriegeräten. USB- und FireWire-Geräte sind hot-plug-fähig. Daher können die Leitungen von USB- Geräten bei eingeschaltetem System angeschlossen und gelöst werden. Weitere Informationen finden Sie im Abschnitt "Externe Geräte an die USB-Anschlüsse anschließen" und in der Dokumentation zu den USB-Geräten. Fujitsu...

  • Seite 28: Anschlüsse Am Gerät

    (siehe Dokumentation für das angeschlossene Gerät und für das Betriebssystem). Bildschirm anschließen ► Bereiten Sie den Bildschirm vor, wie in der Betriebsanleitung zum Bildschirm beschrieben (z. B. Leitungen stecken). ► Stecken Sie die Datenleitung in einen passenden Bildschirmanschluss des Geräts. Fujitsu...

  • Seite 29: Externe Geräte An Die Usb-Anschlüsse Anschließen

    Herstellers. Vom vorderen USB-Anschluss zum USB-Peripheriegerät darf nur eine max. 3 m lange Leitung verwendet werden, um USB 2.0 zu gewährleisten. Ein gleichzeitiger Anschluss von Komponenten mit hohem Strombedarf (z. B. externen USB-Festplattenlaufwerken) kann zum Abschalten der USB-Anschlüsse führen. Fujitsu...

  • Seite 30: Gerät An Die Netzspannung Anschließen

    örtlichen Netzspannung übereinstimmt. ► Schließen Sie den Kaltgerätestecker des Netzkabels an das Netzteil des Geräts an (siehe Abschnitt "Kabelzugentlastungsklemme einsetzen"). ► Schließen Sie den Netzstecker an eine Kaltgeräte-Steckdose der Rack-Steckdosenleiste an. Nähere Angaben entnehmen Sie bitte dem Technischen Handbuch zum Rack. Fujitsu...

  • Seite 31: Gerät Einschalten

    ► Schalten Sie den Bildschirm ein (siehe Betriebsanleitung des Bildschirms). ► Berühren Sie die Ein-/Aus-Taste vorne an Ihrem Gerät ca. eine halbe Sekunde. Die Betriebsanzeige leuchtet auf (siehe Abschnitt "Anzeigen am Gerät") und das Gerät startet. Fujitsu...

  • Seite 32: Gerät Herunterfahren

    Herunterfahren erzwingen Bei dieser Vorgehensweise Datenverlust! Wenn das Gerät nicht mehr auf Ihre Eingaben reagiert, gehen Sie wie folgt vor: ► Halten Sie den Ein-/Ausschalter mindestens 4 Sekunden gedrückt. Das Gerät wird heruntergefahren. Sie können es danach neu starten. Fujitsu...

  • Seite 33: Konfiguration Des Systems Durchführen

    Sie können damit bis zu 4 nichtbedienbare Laufwerke verwenden. Weitere Informationen zur Konfiguration des optionalen RAID-Controllers finden Sie in der entsprechenden Dokumentation im Internet unter http://www.fujitsu.com/fts/support. Beschreibungen zu Betriebssystemen, die nicht im Handbuch des Controllers beschrieben sind, finden Sie in entsprechenden Readme-Dateien auf den Treiber-DVDs.

  • Seite 34: Systeme Ohne Vorinstalliertem Betriebssystem

    Installieren Sie die neuesten Treiber und Updates von der DVD "Drivers & Utilities". Weitere Informationen zum System sowie Treiber, Utilities und Updates finden Sie auf der DVD "Drivers & Utilities" und im Internet unter http://www.fujitsu.com/fts/support. Systeme mit vorinstalliertem Betriebssystem Je nach Ausführung kann ihr Gerät bereits mit vorinstallierter Software ausgeliefert sein.

  • Seite 35: Bedienung

    (blau) an der Front- und Rückseite des Geräts. Beide ID- Anzeigen leuchten synchron. Reset-Taste Ein Druck auf die Reset-Taste führt zu einem Neustart des Systems. ACHTUNG: Möglicher Datenverlust. NMI-Taste ACHTUNG: Nicht betätigen! Möglicher Datenverlust. Die NMI-Taste darf nur vom Service benutzt werden. Fujitsu...

  • Seite 36: Anzeigen Am Gerät

    Nach einem Netzausfall wird nach dem Wiederanlauf die Anzeige aktiviert, sofern das Ereignis noch akut ist. Die Anzeige leuchtet auch im Standby-Modus. Genauere Angaben zu den angezeigten Fehlerfälle können Sie im System Event Log (SEL) oder über die Web-Oberfläche des iRMC S4 abfragen. Fujitsu...

  • Seite 37: Lan-Anzeigen

    LAN Port 2 (managed/shared) ● leuchtet nicht, wenn keine LAN-Verbindung vorhanden ist. ● blinkt grün, wenn LAN-Transfer stattfindet. Die rechte LED: ● leuchtet gelb: LAN-Transfer 1 GBit/s ● leuchtet grün: LAN-Transfer 100 MBit/s ● leuchtet nicht: LAN-Transfer 10 MBit/s Fujitsu...

  • Seite 38: Optisches Laufwerk

    Erschütterungen und Vibrationen sind ebenfalls zu vermeiden. ● Biegen Sie die CDs/DVDs nicht und stellen Sie keine schweren Gegenstände darauf. ● Beschreiben Sie die Beschriftungsseite (bedruckte Seite) nicht mit Kugelschreiber oder Bleistift. ● Beachten Sie, dass zusätzlich aufgebrachte Aufkleber die mechanischen Fujitsu...
  • Seite 39 CDs/DVDs sowie einen vorzeitigen Verschleiß der Datenträger: ● Legen Sie die CDs/DVDs nur bei Bedarf ins Laufwerk und entnehmen Sie sie nach Gebrauch. ● Bewahren Sie die Datenträger in geeigneten Hüllen auf. ● Schützen Sie die Datenträger vor Hitze und direkter Sonneneinstrahlung Fujitsu...

  • Seite 40: Einstellungen Im Bios-Setup

    Einstellungen im BIOS-Setup Einstellungen im BIOS-Setup Im BIOS-Setup können Sie Systemfunktionen und die Hardware-Konfiguration des Geräts einstellen. Bei Auslieferung sind die Standardeinträge wirksam (siehe Handbuch "BIOS-Setup" oder Handbuch zum Mainboard). Diese Einstellungen können Sie im BIOS-Setup an Ihre Anforderungen anpassen. Fujitsu...

  • Seite 41: Eigentums- Und Datenschutz

    Personen am Öffnen des Gehäuses zu hindern. Die Schlüssel befinden sich an der Rückseite Ihres Geräts. Neben dem Gehäuseschloss sind ein geöffnetes und ein geschlossenes Schloss abgebildet: Gehäuse verriegeln ► Drehen Sie den Schlüssel in Richtung des geschlossenen Schlosses Gehäuse entriegeln ► Drehen Sie den Schlüssel in Richtung des geöffneten Schlosses Fujitsu...

  • Seite 42: Sicherheitsfunktionen Des Bios-Setup

    BIOS gegen Überschreiben schützen ● Gerät gegen Einschalten durch ein externes Gerät schützen Sie können diese Möglichkeiten auch kombinieren. Eine ausführliche Beschreibung des Menüs Security und wie Sie Passwörter vergeben, finden Sie im Handbuch zum Mainboard oder im Handbuch "BIOS-Setup". Fujitsu...

  • Seite 43: Problemlösungen Und Tipps

    Typenleistungsschild auf der Oberseite des Gehäuses. ► Kontaktieren Sie zur Abklärung des Problems den für Ihr Land zuständigen Service Desk (siehe Service-Desk-Liste oder im Internet unter http://support.ts.fujitsu.com/contact/servicedesk). Defekte Geräte ermitteln Bei der Arbeit in einer Rechenzentrumsumgebung sollten Sie für eine mühelose Identifizierung die ID-Anzeige an den vorderen und hinteren Anschlussfeldern des Geräts (siehe Abschnitt "Anschlüsse...

  • Seite 44: Problemlösungen

    Berühren Sie den Ein-/Ausschalter mindestens 5 Sekunden lang, bis das Gerät ausschaltet. Dabei wird das Betriebssystem nicht ordnungsgemäß beendet. Beim nächsten Systemstart sind deshalb Fehlermeldungen möglich. Es können einige Sekunden vergehen, bis der Systemstart durchgeführt wird. Diese Zeit dient der Überprüfung des Systems. Fujitsu...

  • Seite 45: Bildschirm Bleibt Dunkel

    Schalten Sie den Bildschirm und das Gerät ein. Bildschirmleitung ist nicht ► Schalten Sie den Bildschirm und das Gerät aus. angeschlossen. ► Prüfen Sie, ob die Bildschirmleitung ordnungsgemäß am Gerät und am Bildschirm angeschlossen ist. ► Schalten Sie den Bildschirm und das Gerät ein. Fujitsu...

  • Seite 46: Kein Mauszeiger Am Bildschirm

    Um bei eventuellen Problemen nach der Installation auf die Originaldateien zugreifen zu können, sollten Sie vor der Installation eine Sicherungskopie (Backup) Ihres Festplatteninhalts erstellen. Festplatteninhalt wiederherstellen Die Anleitung dazu finden Sie auf der Hülle der Recovery DVD. Fujitsu...

  • Seite 47: Tipps

    Wenn viele Anwendungen gleichzeitig laufen, können Probleme durch fehlende Systemressourcen auftreten. ► Schließen Sie nicht benötigte Anwendungen. oder ► Rufen Sie die Anwendungen in anderer Reihenfolge auf. Weitere Handbücher Weitere Handbücher finden Sie als PDF-Dateien im Internet unter http://www.fujitsu.com/fts/support. Fujitsu...

  • Seite 48: Systemerweiterungen

    In diesem Abschnitt werden alle Tätigkeiten beschrieben, die Sie ausführen müssen, wenn Sie in Ihrem Gerät Hardware-Änderungen (z. B. Baugruppen oder Laufwerke einbauen) durchführen möchten. Bevor Sie neue Laufwerke und/oder Baugruppen einbauen, lesen Sie die mitgelieferte Dokumentation. Bevor Sie Erweiterungen auf dem Mainboard vornehmen, lesen Sie das Technische Handbuch zum Mainboard. Fujitsu...

  • Seite 49: Hinweise Zu Baugruppen

    Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe. ● Legen Sie alle Bauteile auf eine Unterlage, die frei von statischen Aufladungen ist. Eine ausführliche Beschreibung für die Behandlung von EGB-Komponenten ist in den einschlägigen europäischen bzw. internationalen Normen (EN 61340-5-1, ANSI/ESD S20.20) zu finden. Fujitsu...

  • Seite 50: Gerät Öffnen

    Öffnen Sie ggf. das Gehäuseschloss. ► Entriegeln Sie den Gehäusedeckel, indem Sie die beiden Entriegelungen an den Seiten des Gehäuses nach innen drücken (1). ► Schieben Sie den Gehäusedeckel ca. 1 cm nach hinten. ► Heben Sie den Gehäusedeckel nach oben ab. Fujitsu...

  • Seite 51: Gerät Schließen

    Schieben Sie den Gehäusedeckel bis zum Anschlag nach vorne. ► Der Deckel verriegelt automatisch. ► Schließen Sie ggf. das Gehäuseschloss. ► Bauen Sie das Gerät wieder in das Rack ein (siehe Abschnitt "Gerät ins Rack ein- oder aus dem Rack ausbauen"). Fujitsu...

  • Seite 52: Überblick Über Einbauplätze Und Laufwerke In Ihrem Gerät

    Bedienbares 5 ¼-Zoll-Laufwerk ausbauen Voraussetzungen: ● Das Gerät ist aus dem Rack ausgebaut (siehe Abschnitt "Gerät ins Rack ein- oder aus dem Rack ausbauen"). ● Das Gerät ist geöffnet (siehe Abschnitt "Gerät öffnen"). ► Entfernen Sie die am Laufwerk gesteckten Leitungen. Fujitsu...
  • Seite 53 Systemerweiterungen ► Lösen Sie die Schraube (1) am Laufwerkskäfig. ► Schieben Sie das Laufwerk in Pfeilrichtung. ► Heben Sie den Laufwerkskäfig aus dem Gerät heraus. Fujitsu...
  • Seite 54 Wenn Sie kein bedienbares Laufwerk einbauen, schließen Sie den offenen Laufwerksschacht mit der optionalen Abdeckung. ► Schließen Sie das Gerät (siehe Abschnitt "Gerät schließen"). ► Bauen Sie das Gerät wieder in das Rack ein (siehe Abschnitt "Gerät ins Rack ein- oder aus dem Rack ausbauen"). Fujitsu...

  • Seite 55: Bedienbares 5 ¼-Zoll-Laufwerk Einbauen

    ► Entfernen Sie ggf. die Abdeckung des Laufwerksschachts. ► Schieben Sie das Laufwerk in den Laufwerkskäfig und befestigen Sie es mit drei Schrauben. ► Schieben Sie den Laufwerkskäfig in Pfeilrichtung in den Laufwerksschacht. ► Befestigen Sie die Schraube (1). Fujitsu...

  • Seite 56: Nichtbedienbare Laufwerke (Festplatten, Hdd/Ssd) Aus- Und Einbauen

    Verwenden Sie das Gerät auf einer stoß- und erschütterungsfreien Oberfläche. • Verwenden Sie die Gerät nicht an sehr heißen oder kalten Orten oder an Orten mit extremen Temperaturänderungen. • Versuchen Sie niemals, ein Festplattenlaufwerk oder ein Solid-State-Laufwerk zu zerlegen. Fujitsu...

  • Seite 57: Nichtbedienbares 2 ½-Zoll-Laufwerk (Festplatten, Hdd/Ssd) Aus- Und Einbauen

    Bei Installation nur eines HDD/SSD-Moduls, wird dieses auf Position 0 installiert. Freibleibende Einbauplätze müssen mit einem Leermodul bestückt werden. 2 ½-Zoll-Leermodul ausbauen Leermodule schützen freie Einbauplätze gegen Umwelteinflüsse. Bauen Sie das Leermodul vor dem Einbau eines zusätzlichen Laufwerks aus. Fujitsu...
  • Seite 58 Das Leermodul ist ausgebaut (siehe Abschnitt "2 ½-Zoll-Leermodul ausbauen"). ► Um den Verriegelungsmechanismus des Laufwerks zu lösen, drücken Sie die beiden grünen Laschen des Verriegelungshebels zusammen (1). ► Schwenken Sie den Griff des Laufwerks vollständig in Pfeilrichtung (2). Das Laufwerk ist entriegelt. Fujitsu...
  • Seite 59 Schieben Sie das Laufwerk vorsichtig bis zum Anschlag in den freien Einbauplatz (1). ► Drücken Sie den Griff vollständig (2) in Pfeilrichtung, bis der Verriegelungsmechanismus einrastet. Ggf. müssen Sie im BIOS-Setup oder in der Konfiguration des RAID-Controllers den Eintrag für das Laufwerk entsprechend anpassen. Fujitsu...
  • Seite 60 Wenn das Laufwerk Teil eines RAID-Arrays ist, müssen Sie zunächst das Array löschen. Weitere Informationen zur Konfiguration des optionalen RAID-Controllers finden Sie in der entsprechenden Dokumentation im Internet unter http://www.fujitsu.com/fts/support. ACHTUNG! Alle Daten auf allen Laufwerken im Array gehen verloren. Führen Sie vor dem Löschen eines RAID-Arrays eine Datensicherung durch.

  • Seite 61: ½-Zoll-Leermodul Einbauen

    Systemerweiterungen 2 ½-Zoll-Leermodul einbauen Voraussetzung: ● Das Laufwerk ist ausgebaut (siehe Abschnitt "Nichtbedienbares 2 ½-Zoll-Laufwerk ausbauen"). ► Schieben Sie das Leermodul in den leeren Einbauplatz, bis es einrastet. Fujitsu...

  • Seite 62: Lüftermodule Aus- Und Einbauen

    Das Gerät verfügt je nach Konfiguration über bis zu 6 Systemlüfter. Falls bei Ihrem Gerät an einer Position kein Lüfter verbaut ist, muss an dieser Stelle ein Platzhalter aus Schaumstoff verbaut sein. Für eine optimale Kühlung des Geräts darf der Platzhalter unter keinen Umständen entfernt werden. Nummerierung der Lüftermodule: Fujitsu...

  • Seite 63: Defektes Lüftermodul Ausbauen

    Das Gerät ist geöffnet (siehe Abschnitt "Gerät öffnen"). ACHTUNG! Die Lüfter sind leistungsstarke, hochdrehende Modelle. Niemals im laufenden Betrieb die Lüfter entnehmen, da dabei ein erhöhtes Verletzungsrisiko besteht. ► Ziehen Sie den Stecker des Lüftermoduls aus der Buchse des Lüfterkabels. Fujitsu...
  • Seite 64 Systemerweiterungen ► Heben Sie das Lüftermodul ca. 2 cm an. Drücken Sie dafür die vier Gummistifte nach oben (A). ► Schieben Sie das Lüfterkabel durch die Öffnung des Lüfterkäfigs. ► Heben Sie das Lüftermodul heraus. Fujitsu...

  • Seite 65: Neues Lüftermodul Einbauen

    Systemerweiterungen Neues Lüftermodul einbauen ► Führen Sie das Lüfterkabel durch die Öffnung im Lüfterkäfig nach vorne durch und setzen Sie das Lüftermodul ein. ► Drücken Sie die vier Gummistifte (A) nach unten, bis sie einrasten. Fujitsu...
  • Seite 66 Stecken Sie den Stecker des Lüftermoduls in die Buchse des Lüfterkabels. ► Schließen Sie das Gerät (siehe Abschnitt "Gerät schließen"). ► Bauen Sie das Gerät wieder in das Rack ein (siehe Abschnitt "Gerät ins Rack ein- oder aus dem Rack ausbauen"). Fujitsu...

  • Seite 67: Erweiterungskarten

    Dank der zwei Riser-Module bietet das System einen Steckplatz für eine High-Profile-Baugruppe (1) und einen Steckplatz für eine High-Profile-Baugruppe bzw. -Grafikkarte (2), 2 Slots. Riser-Modul für High-Profile- Grafikkartenträger für High-Profile- Baugruppen (Erweiterungskarte Baugruppen, 2 Slots, max. eingebaut), max. Kartenlänge 180 mm Kartenlänge 341 mm Fujitsu...

  • Seite 68: Bestückung Der Pci-Steckplätze

    Systemerweiterungen Bestückung der PCI-Steckplätze Riser-Modul PCI-Bus Länge Riser-Modul PCI-Express High-Profile Grafikkartenträger PCI-Express High-Profile, 2 Slots Fujitsu...

  • Seite 69: Einbau Einer Erweiterungskarte In Riser-Modul (High-Profile)

    Das Gerät ist heruntergefahren (siehe Abschnitt "Gerät herunterfahren"). ● Das Gerät ist aus dem Rack ausgebaut (siehe Abschnitt "Gerät ins Rack ein- oder aus dem Rack ausbauen"). ● Das Gerät ist geöffnet (siehe Abschnitt "Gerät öffnen"). ► Ziehen Sie das Riser-Modul vorsichtig nach oben heraus. Fujitsu...
  • Seite 70 Ziehen Sie die Steckplatzabdeckung heraus. ACHTUNG! Bewahren Sie die Steckplatzabdeckung zur späteren Verwendung auf. Wenn Sie die Erweiterungskarte wieder ausbauen und keine neue dafür einsetzen, müssen Sie die Steckplatzabdeckung wegen der Kühlung, der einzuhaltenden EMV-Vorschriften und des Brandschutzes wieder einsetzen. Fujitsu...
  • Seite 71 (B). ► Befestigen Sie die Steckplatzabdeckung der Erweiterungskarte mit der Schraube (3). ► Stecken Sie ggf. zur Verbindung notwendige Leitungen an die Erweiterungskarte. Weitere Informationen zu optionalen Leitungen entnehmen Sie der Dokumentation der Erweiterungskarte und dem Handbuch zum Mainboard. Fujitsu...
  • Seite 72 Verbinden Sie ggf. die Leitungen der Erweiterungskarte mit dem Mainboard. ► Schließen Sie das Gerät (siehe Abschnitt "Gerät schließen"). ► Bauen Sie das Gerät wieder in das Rack ein (siehe Abschnitt "Gerät ins Rack ein- oder aus dem Rack ausbauen"). Fujitsu...

  • Seite 73: Einbau Einer Erweiterungskarte In Den Grafikkartenträger

    Das Gerät ist aus dem Rack ausgebaut (siehe Abschnitt "Gerät ins Rack ein- oder aus dem Rack ausbauen"). ● Das Gerät ist geöffnet (siehe Abschnitt "Gerät öffnen"). ► Öffnen Sie die beiden Verriegelungen in Pfeilrichtung (1). ► Ziehen Sie den Grafikkartenträger vorsichtig nach oben heraus. Fujitsu...
  • Seite 74 Ziehen Sie die Steckplatzabdeckungen heraus. ACHTUNG! Heben Sie die Steckplatzabdeckung des Steckplatzes auf. Wenn Sie die Erweiterungskarte wieder ausbauen und keine neue dafür einsetzen, müssen Sie die Steckplatzabdeckung wegen der Kühlung, der einzuhaltenden EMV-Vorschriften und des Brandschutzes wieder einsetzen. Fujitsu...
  • Seite 75 Drücken Sie die Erweiterungskarte vorsichtig in Pfeilrichtung in den Steckplatz der Riser-Karte, bis sie spürbar einrastet. Achten Sie darauf, dass die Nase an der Steckplatzabdeckung (B) in die entsprechende Öffnung einrastet. ACHTUNG! Nur mit einer ordnungsgemäßen Befestigung kann eine ausreichende Kühlung und die Einhaltung der EMV-Vorschriften sichergestellt werden. Fujitsu...
  • Seite 76 Systemerweiterungen ► Schließen Sie den Verriegelungshebel und befestigen Sie die Erweiterungskarte mit der Schraube (1). Fujitsu...
  • Seite 77 Systemerweiterungen Grafikkartenträger für ISA-konforme Grafikkarte: ► Schieben Sie den Halter in Pfeilrichtung, bis die Erweiterungskarte sicher fixiert ist. ► Ziehen Sie die Schrauben (1) wieder fest. Fujitsu...
  • Seite 78 Bauen Sie das Gerät wieder in das Rack ein (siehe Abschnitt "Gerät ins Rack ein- oder aus dem Rack ausbauen"). Wenn Sie eine Erweiterungskarte ein- oder ausgebaut haben, prüfen Sie im BIOS-Setup die Einstellungen für den entsprechenden Steckplatz. Ändern Sie ggf. die Einstellungen. Weitere Information dazu finden Sie in der Dokumentation zur Erweiterungskarte. Fujitsu...

  • Seite 79: Backup Unit (Fbu) Einbauen (Nur In Verbindung Mit Einem Raid-Controller)

    Das Gerät ist geöffnet (siehe Abschnitt "Gerät öffnen"). FBU in die FBU-Halterung einbauen ► Setzen Sie die FBU wie abgebildet leicht schräg unter die beiden Halterungen der FBU-Halterung. ► Drücken Sie beim Einschieben der FBU den Verriegelungshebel wie abgebildet nach unten. Fujitsu...
  • Seite 80 Systemerweiterungen ► Schieben Sie die FBU in den Einbauplatz und achten Sie darauf, dass die FBU hörbar einrastet. ► Schließen Sie die Leitung der FBU wie abgebildet an. Fujitsu...

  • Seite 81: Backup Unit Mit Der Fbu-Halterung Einbauen

    Systemerweiterungen Backup Unit mit der FBU-Halterung einbauen Position der Schlüssellöcher an der Unterseite der FBU: Fujitsu...
  • Seite 82 Systemerweiterungen Gegenstück im Gehäuse: ► Setzen Sie die FBU-Halterung in das Gehäuse ein, sodass die drei Köpfe der Zapfenschrauben in die offenen Enden der Schlüssellöcher an der Unterseite der FBU reichen. Fujitsu...
  • Seite 83 Systemerweiterungen ► Schieben Sie die FBU-Halterung in Pfeilrichtung. Die Köpfe der Zapfenschraube rasten in die offenen Enden der Schlüssellöcher an der FBU- Halterung ein. ► Stellen Sie sicher, dass der Verriegelungshebel an der FBU-Halterung richtig einrastet (siehe Kreis). Fujitsu...

  • Seite 84: Fbu-Kabel An Den Raid-Controller Stecken

    ► Verbinden Sie das FBU-Kabel mit dem RAID-Controller wie in dem Handbuch des RAID- Controllers beschrieben. Das Handbuch zum RAID-Controller finden Sie elektronisch im Internet unter http://www.fujitsu.com/fts/support. FBU-Kabel verlegen ► Verlegen Sie das FBU-Kabel, wie in der Abbildung gezeigt (1).

  • Seite 85: Abschließende Schritte

    Schließen Sie das Gerät (siehe Abschnitt "Gerät schließen"). ► Bauen Sie das Gerät wieder in das Rack ein (siehe Abschnitt "Gerät ins Rack ein- oder aus dem Rack ausbauen"). Prozessorkühlkörper aus- und einbauen Hutze ausbauen ► Lösen Sie die beiden Schrauben (siehe Kreise). Fujitsu...
  • Seite 86 Systemerweiterungen ► Heben Sie die Hutze wie abgebildet seitlich leicht an und heben Sie sie dann aus dem Gehäuse heraus. Fujitsu...

  • Seite 87: Kühlkörper Ausbauen

    Das Gerät ist geöffnet (siehe Abschnitt "Gerät öffnen"). ● Die Hutze ist ausgebaut (siehe Abschnitt "Hutze ausbauen"). ► Lösen Sie die vier Schrauben am Kühlkörper (1). ► Heben Sie den Kühlkörper aus dem Gehäuse heraus (2). Sie können jetzt den Prozessor tauschen (siehe Abschnitt "Prozessor tauschen"). Fujitsu...

  • Seite 88: Kühlkörper Einbauen

    Bauen Sie die Hutze wieder ein (siehe Abschnitt "Hutze einbauen"). ► Schließen Sie das Gerät (siehe Abschnitt "Gerät schließen"). ► Bauen Sie das Gerät wieder in das Rack ein (siehe Abschnitt "Gerät ins Rack ein- oder aus dem Rack ausbauen"). Fujitsu...

  • Seite 89: Hutze Einbauen

    Systemerweiterungen Hutze einbauen ► Setzen Sie die Hutze leicht schräg in das Gehäuse ein. Achten Sie dabei darauf, dass Sie die Nase an der Hutze (1) in die Vertiefung der Stromversorgung (siehe Kreis) einsetzen. Fujitsu...
  • Seite 90 Systemerweiterungen ► Legen Sie die Hutze wie abgebildet im Gehäuse ab. Fujitsu...
  • Seite 91 Systemerweiterungen ► Befestigen Sie die beiden Schrauben (siehe Kreise). Fujitsu...

  • Seite 92: Erweiterungen Auf Dem Mainboard

    Bauen Sie die Hutze wieder ein (siehe Abschnitt "Hutze einbauen"). ► Schließen Sie das Gerät (siehe Abschnitt "Gerät schließen"). ► Bauen Sie das Gerät wieder in das Rack ein (siehe Abschnitt "Gerät ins Rack ein- oder aus dem Rack ausbauen"). Fujitsu...

  • Seite 93: Frontpanel-Modul Tauschen

    Das Gerät ist aus dem Rack ausgebaut (siehe Abschnitt "Gerät ins Rack ein- oder aus dem Rack ausbauen"). ● Das Gerät ist geöffnet (siehe Abschnitt "Gerät öffnen"). ► Trennen Sie das Frontpanel-Kabel vom Frontpanel-Modul (1) ► Drücken Sie die Verriegelung mit einem Schraubenzieher nach unten, bis sie sich löst (2). Fujitsu...
  • Seite 94 Systemerweiterungen ► Schieben Sie das Frontpanel-Modul nach vorne (3) und entnehmen Sie es. Fujitsu...

  • Seite 95: Neues Frontpanel-Modul Einbauen

    Systemerweiterungen Neues Frontpanel-Modul einbauen ► Setzen Sie das Frontpanel-Modul mit der unteren Verriegelung zuerst ein (1). ► Kippen Sie das Frontpanel-Modul nach oben (2) und schieben Sie es zum Gerät hin, bis die obere Verriegelung einrastet (3). Fujitsu...
  • Seite 96 Polung des Kabels. Der Stecker und die Buchse sind codiert. ► Schließen Sie das Gerät (siehe Abschnitt "Gerät schließen"). ► Bauen Sie das Gerät wieder in das Rack ein (siehe Abschnitt "Gerät ins Rack ein- oder aus dem Rack ausbauen"). Fujitsu...

  • Seite 97: Lithium-Batterie Tauschen

    Cd Cadmium ● Hg Quecksilber ● Pb Blei Die Halterung der Lithium-Batterie gibt es in verschiedenen Ausführungen, die sich in ihrer Funktionsweise nicht unterscheiden. ► Drücken Sie die Rastnase in Pfeilrichtung (1). Die Batterie springt etwas aus der Halterung heraus. Fujitsu...
  • Seite 98 Systemerweiterungen ► Entfernen Sie die Batterie (2). Schieben Sie die neue Lithium-Batterie des identischen Typs in die Halterung (3) und drücken Sie sie nach unten, bis sie einrastet. Fujitsu...

  • Seite 99: Technische Daten

    –25 °C ..60 °C / –13 °F …. 140 °F Luftfeuchtigkeit 10% ... 85% (nicht kondensierend) Betauung ist im Betrieb nicht zulässig! Das Datenblatt zu diesem Gerät bietet weitere technische Daten. Sie finden das Datenblatt im Internet unter http://fujitsu.com/fts/support. Fujitsu...

  • Seite 100: Stichwörter

    Software 42 Elektrische Daten 95 Elektromagnetische Verträglichkeit 14 Energie sparen 13 Entsorgung 13 Kabel, siehe Leitung Erstes Einschalten 27 Klimatische Daten 95 Erweiterungen Konfiguration, BIOS-Setup 36 Gerät 44 Externe Geräte anschließen 23, 25 Leitung Anschlüsse 24 anschließen 23 Fujitsu...
  • Seite 101 Recycling 13 USB-Geräte anschließen 25 Schnittstellen 24 Setup, siehe BIOS-Setup Wechseln Software Lithium-Batterie 93 Neu-Installation 42 Weitere Handbücher 43 Speicher Wichtige Hinweise 10 nicht genügend Speicher 43 zu wenig Speicher 43 Stellfläche 95 Zeichenerklärung 8 Störung Bildschirm 41 Gerät 40 Fujitsu...
