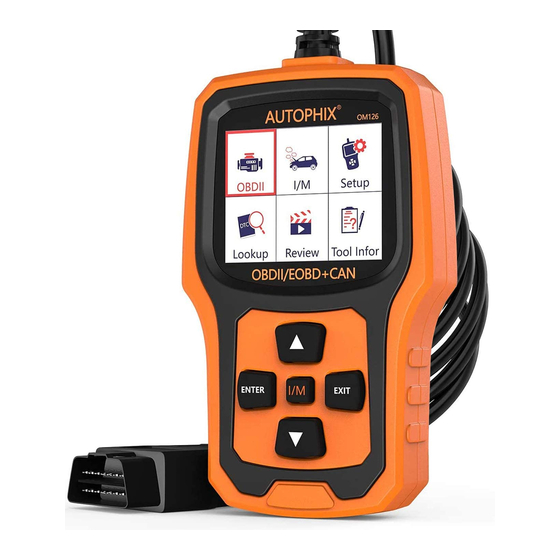

Autophix OM126 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Autophix Anleitungen
  4. Messgeräte
  5. OM126
  6. Bedienungsanleitung

Autophix OM126 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

OM126
OM126

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Autophix OM126

  • Seite 1 OM126 OM126...

  • Seite 2: Safety Precautions And Warnings

    1. Safety Precautions and Warnings To prevent personal injury or damage to vehicles and/or the scan tool, Read this instruction manual first and observe the following safety precautions at a minimum whenever working on a vehicle: Always perform automotive testing in a safe environment Do not attempt to operate or observe the tool while driving a vehicle.
  • Seite 3 The OBD II system is designed to monitor emission control systems and key engine components by performing either continuous or periodic tests of specific components and vehicle conditions.When a problem is detected, the OBD II system turns on a warning lamp (MIL) on the vehicle instrument panel to alert the driver typically by the phrase “Check Engine”...
  • Seite 4 Figure 1-2: Explanation of a diagnostic trouble code. 2.3 Location of the Data Link Connector (DLC) The DLC (Data Link Connector or Diagnostic Link Connector) is the standardized 16-cavity connector where diagnostic scan tools interface with the vehicle's on-board computer. The DLC is usually located 12 inches from the center of the instrument panel (dash), under or around the driver's side for most vehicles.
  • Seite 5 Figure 1-3: The DLC connector (left) can be found in the area of the car interior seen at right (black arrow). 3. Using the Scan Tool 3.1 Tool Description - AUTOPHIX OM126 OM126...
  • Seite 6 1. OBD II CONNECTOR – Connects the scan tool to the vehicle’s Data Link Connector (DLC). 2. ENTER BUTTON – Confirms a selection (or action) from a menu. 3. EXIT BUTTON – Cancels a selection (or action) from a menu or returns to the menu.

  • Seite 7: Specifications

    3.2 Specifications 1) Display: 2.4” TFT 262K true color 2) Operating Temperature: 0 to 60℃ (32 to 140 Fº) 3) Storage Temperature: -20 to 70℃ (-4 to 158 Fº) 4) External Power: 8.0 to 18.0 V power provided via vehicle battery 5) Dimensions: 124x77.4x23.5mm 6) Weight: 0.35kg 3.3 Accessories Included...
  • Seite 8 2) To exit to the Main Menu, press the EXIT button. 3.5 Review This function is used to review the recorded DTC. Select Review in the Main Menu and press Enter and the screen will display the interface as shown below: Review Review DTC Delete DTC Date...
  • Seite 9 3.7 Review&Print diagnostic reports 1. Connect to a computer via USB . 2. Download upgrade files from Autophix website. 3. Install upgrade driver according to the “upgrade instruction” file. 4. Open the “update” application. File folder File folder BIN File Application 5.
  • Seite 10 3.8 About Choose [About] and it displays as follow： 3.9 I/M Choose [I/M] and it displays as follow： 4. OBD II Diagnostics CAUTION: Don't connect or disconnect any test equipment with ignition on or engine running. 1) Turn the ignition off. 2) Locate the vehicle's 16-pin Data Link Connector (DLC).
  • Seite 11 6) Press ENTER to confirm. If "LINKING ERROR!" message shows on the display. - Verify that the ignition is ON; - Check if the scan tool's OBD II connector is securely connected to the vehicle's DLC; - Turn the ignition 'off' and wait for about 10 seconds. Turn the ignition back to 'on' and repeat the procedure from step 5.

  • Seite 12: Erase Codes

    3) After viewing all the codes, you can press EXIT to return to the previous menu. 4.2 Erase Codes 1) Select Erase Codes, the screen will display the interface as shown below. Press ENTER to erase DTC's, and the screen will display the interface as shown below: 2) According to the above figure to press ENTER and the screen will display the interface as shown on the next page:...
  • Seite 13 Notes: Before performing this function, make sure to retrieve and record the trouble codes. After clearing, you should retrieve trouble codes once more or turn ignition on and retrieve codes again. If there are still some trouble codes in the system, please troubleshoot the codes using a factory diagnosis guide, then clear the codes and recheck.
  • Seite 14 4.4 Data Stream Press UP or DOWN button to select Data Stream in Main Menu interface and then press ENTER button to confirm, the screen will display the interface as shown below: Select [ View All Items ] and press ENTER button, the screen will display the interface as shown below: Scroll page, press up to last page, or press down to next page.
  • Seite 15 Scroll page, press enter + up, to previous page, press enter + down, the next page. After selected items and press exit, the screen will display as follow: Scroll page, press up to last page,or press down to next page. If you want to know means of the abbreviation data,you can press the ENTER Button,the screen will display the interface as shown below: Select [ View Graphic Items ] in Data stream menu and press ENTER,...
  • Seite 16 Scroll page, press enter + up, to previous page, press enter + down, the next page. Press enter button again to choose. Press EXIT to return to display : Max lines is 3. Press EXIT to return to previous menu. You can view all data stream items or select a certain item of live data with a graph.

  • Seite 17: On-Board Monitor Test

    4.6 O2 sensor test OBD II regulations set by the SAE require that relevant vehicles monitor and test the oxygen (O 2) sensors to identify problems related to fuel efficiency and vehicle emissions. These tests are not on-demand tests and they are done automatically when engine operating conditions are within specified limits.

  • Seite 18: Evap System Test

    Select On-board Monitoring in Diagnostic Menu and press ENTER and the screen will display as shown below (Data will be different everytime): You can use UP or DOWN button to select an item and press ENTER, the screen will display as shown below (Data will be different everytime): Press EXIT to return to Diagnostic Menu.
  • Seite 19 Select EVAP System Test and press ENTER, the screen will display the relative information about EVAP system. Some vehicle manufac- turers do not allow External devices to control vehicle system. If the car supports this function, it will display as below: 4.9 Vehicle Info Select [Vehicle Info] and press ENTER, the screen will display the information, such as VIN (Vehicle identification Number), CID...
  • Seite 20 5. Update OM126 1.Please connect device and computer with USB cable before upgrading. 2.The update software is only supported by windows 7/8/10. (Win8/10 can run update software directly, only windows 7 need to install the driver.) 3.Click "install driver.bat" in the driver file to install the driver.
  • Seite 21 Choose [OBDII] menu to detecting again and it will record the data. 2. Transfer data to your computer and generate feedback file. Download upgrade file on the computer from AUTOPHIX website. The device is connected with computer through USB cable.
  • Seite 22 Click “Feedback” and it displays as follow: Please send the feedback.bin file to support@autophix.com.
  • Seite 23 OM126 French Manual 1 DTC Lookup La fonction DTC Lookup est utilisé pour rechercher des définitions de code stocké dans la bibliothèque de code intégré. 1) A partir du Menu Principal, utilisez la touche UP/DOWN faites défiler pour sélectionner Code Lookup ppuyez sur la touche ENTER Vérification DTC...
  • Seite 24 1.3 Révision et impression des rapports de diagnostic 1. Connecter à un ordinateur via USB. 2. Télécharger les fichiers de mise à niveau à partir de Site d'Autophix. 3. Installer le pilote de mise à niveau conformément au fichier "Instruction de mise à niveau".
  • Seite 25 1.4 À propos de Choisir [À propos de] et il affiche comme suit: Information sur I’outil version du logiciel: 01.92.000 Tersion du matériel: Configur 01.10.000 Numéro de série: Autophix 20170500201563 Supporté: OBD-IIEOBD Recherch Révision A propos...
  • Seite 26 1.5 I/M Choisir [I/M] et il affiche comme suit: Configur Recherch Révision A propos 2. Diagnostiques OBD II 1) Couper le contact. 2) Localiser le connecteur de liaison de données (DLC) à 16 broches du véhicule. 3) Brancher le connecteur du câble de l'outil d'analyse dans le DLC du véhicule.
  • Seite 27 Si " ERREUR DE LIAISON!" Le message affiche à l'écran. - Vérifier que le système de démarrage est à ON; Vérifier si le connecteur de l'outil de feuilletage OBD II est solidement connecté au DLC du véhicule - Vérifiez que le véhicule est conforme à OBD II; - Éteignez le système de démarrage et attendez environ 10 secondes.
  • Seite 28 2.2 Effacer des codes 1) SélectionnerErase Codes, l'écran affichera l'interface comme indiqué ci- dessous. Cliquer sur ENTER pour effacer le DTC,l'écran affichera l'interface comme indiqué ci-dessous: Effacer le DTC Effacer le DTC Etes-vous sûr d'effacer/ Veuillez mettre le contact initialiser l'information de avec moteur arrêté...
  • Seite 29 2.3 Préparation I/M Sélectionner Préparation I/M et appuyer sur ENTRER, l'écran affichera l'interface comme indiqué ci-dessous: Préparation I/M Depuis les DTCS sont Ce Cycle de conduite Préparation I/M a l'objet pour tester Misfire / Système de carburant / Composant complet, vous pouver utiliser les boutons HAUT ou BAS pour sélectionner et appuyer sur ENTRER, comme suit: Surveillance des ratés dallumage Fuel systen monitor...
  • Seite 30 Afficher touts les articles Choisir les articles Afficher les articles UP DOWN: Previous Next ENTER: Switch selection state ENTER + up down: the Previous Next page EXIT: To the Datastream display interface Sélectionner [Afficher Tous les Éléments] et appuyer sur le bouton ENTRER, l'écran affichera le interface comme indiqué...
  • Seite 31 Faire défiler la page, appuyer sur la dernière page ou appuyer sur la page suivante. Si vous souhaitez connaître les moyens des données d'abréviation, vous pouvez appuyer sur la Bouton ENTRER, l'écran affichera l'interface comme indiqué ci-dessous. Sélectionner [Afficher les éléments graphiques] dans le menu Flux de données et appuyer sur ENTRER, l'écran affichera l'interface comme indiqué...

  • Seite 32: Image Figée

    Max lignes est 3. Appuyer sur SORTIR pour revenir au menu précédent. Vous pouvez afficher tous les éléments de flux de données ou sélectionner un certain élément de données en direct avec un graphique. 2.5 Image figée Quand un défaut ayant trait aux émissions se produit, certaines conditions du véhicule sont enregistrées par l'ordinateur à...
  • Seite 33 Vous pouvez utiliser les boutons GAUCHE/DROITE pour visualiser les données. Cliquer 2.6 Test de la sonde lambda Les règlements de l'OBD II mis en place par le SAE exigent que des véhicules pertinents contrôlent et testent l'oxygène (02) des capteurs pour Identifier des problèmes liés à l'efficacité du carburant et les émissions des véhicules.
  • Seite 34 2.7 Surveillance embraquée Sélectionner Surveillance à Bord dans le menu Diagnostic et appuyer sur ENTRER et l'écran affichera comme indiqué ci-dessous (les données seront différentes à chaque fois): Vous pouvez utiliser le bouton HAUT / BAS pour afficher les données. Appuyer sur SORTIR pour revenir à...
  • Seite 35 ChoisirEVAP System Test et cliquer sur ENTER, l'écran affichera les informations relatives au système EVAP. Quelquesfabricants de véhicules ne permettent pas aux dispositifs Externes de contrôler le système de véhicule Si la voiture supporte cette fonction, elle s'affichera comme ci-dessous : Contrôle du système de purg Le Contrôle de fuite du ystème de purge de...
  • Seite 36 OM126 German Manual Information du véhicule 1 DTC-Suche Die DTC-Suchfunktion wird verwendet, um nach Definitionen von Code zu suchen, der in gespeichert ist die eingebaute Codebibliothek. 1) Verwenden Sie im Hauptmenü die Navigationstasten AUF / AB, um den Code auszuwählen...

  • Seite 37: Überprüfen Und Drucken Von Diagnoseberichten

    Über 1.3 Überprüfen und Drucken von Diagnoseberichten 1. Verbinden Sie sich über USB mit einem Computer. 2. Laden Sie die Upgrade-Dateien von der Autophix-Website herunter. 3. Installieren Sie den Upgrade-Treiber gemäß der Datei mit den Upgrade-Anweisungen. 4. Öffnen Sie die Anwendung "Update".
  • Seite 38 File folder File folder BIN File Application 5. Klicken Sie auf die Option „Prüfen & Drucken“. Dann könnte man den Diagnosebericht speichern oder ausdrucken wie benötigt.

  • Seite 39: Obd Ii-Diagnose

    1.4 Über Wählen Sie [About] und es wird wie folgt angezeigt: Geräteversion Softwareversion: 01.92.000 Hardwareversion: Einstellun 01.10.000 Seriennummer: Autophix 20170500201563 Unterstützt: OBD-IIEOBD Lookup Überprüf Über 1.5 I / M Wählen Sie [I / M] und es wird wie folgt angezeigt: Einstellun Lookup Überprüf...

  • Seite 40: Codes Lesen

    Einstellun Lookup Überprüf Über 6) Bestätigen Sie mit ENTER. Wenn "LINKING ERROR!" Meldung erscheint auf dem Display. - Vergewissern Sie sich, dass die Zündung eingeschaltet ist. - Überprüfen Sie, ob der OBD II-Stecker des Diagnose-Testgeräts fest mit dem DLC des Fahrzeugs verbunden ist. - Schalten Sie die Zündung aus und warten Sie ca.

  • Seite 41: Codes Löschen

    Lire des codes P0143 02 Sensor stromkreis Spannung Niedrig (Gruppe 1 Sensor 3) 3) Nachdem Sie alle Codes angezeigt haben, können Sie EXIT drücken, um zum vorherigen Menü zurückzukehren. 2.2 Codes löschen 1) Wählen Sie Erase Codes (Codes löschen). Auf dem Bildschirm wird die folgende Benutzeroberfläche angezeigt.
  • Seite 42 Anmerkungen: Stellen Sie vor dem Ausführen dieser Funktion sicher, dass Sie die Fehlercodes abrufen und aufzeichnen. Nach dem Löschen sollten Sie die Fehlercodes erneut abrufen oder die Zündung einschalten ein und rufen Sie die Codes erneut ab. Wenn das System immer noch einige Fehlercodes enthält, beheben Sie die Fehler anhand einer werkseitigen Diagnoseanlei- tung, löschen Sie die Codes und überprüfen Sie sie erneut.
  • Seite 43 2.4 Datenstrom Drücken Sie die UP- oder DOWN-Taste, um Datenstrom in der Hauptmenü-Oberfläche auszuwählen, und drücken Sie anschließend die ENTER-Taste, um zu bestätigen. Auf dem Bildschirm wird die Oberfläche wie folgt angezeigt: Datensatz Alle ltems sehen Items wählen Grafische ltems sehen UP DOMN: Vorherig Nächst ENTER: Schalterauswahl ENTER + nach oben...
  • Seite 44 Blättern Sie durch die Seite, drücken Sie die Eingabetaste + nach oben, um zur vorherigen Seite zu gelangen, drücken Sie die Eingabetaste + nach unten, um zur nächsten Seite zu gelangen. Nach Auswahl der Elemente und Drücken von Beenden wird der Bildschirm wie folgt angezeigt: Blättern Sie durch die Seite, drücken Sie bis zur letzten Seite oder drücken Sie bis zur nächsten Seite.

  • Seite 45: Standbild Anzeigen

    Blättern Sie durch die Seite, drücken Sie die Eingabetaste + nach oben, um zur vorherigen Seite zu gelangen, drücken Sie die Eingabetaste + nach unten, um zur nächsten Seite zu gelangen. Drücken Sie die Eingabetaste erneut, um auszuwählen. Drücken Sie EXIT, um zur Anzeige zurückzukehren: Max Zeilen ist 3.
  • Seite 46 2.6 Nach den von der SAE festgelegten OBD II-Vorschriften müssen die entsprechenden Fahrzeuge die Sauerstoffsensoren (O 2 -Sensoren) überwachen und testen, um Probleme im Zusammenhang mit Kraftstoff zu erkennen Effizienz und Fahrzeugemissionen. Diese Tests sind keine On-Demand-Tests und werden automatisch durchgeführt, wenn die Motorbe- triebsbedingungen innerhalb der festgelegten Grenzen liegen.
  • Seite 47 Wählen Sie im Diagnosemenü die Option On-Board-Überwachung und drücken Sie die EINGABETASTE. Daraufhin wird der folgende Bildschirm angezeigt (die Daten ändern sich jedes Mal): Sie können die UP- oder DOWN-Taste verwenden, um ein Element auszuwählen, und ENTER drücken. Der Bildschirm wird wie folgt angezeigt (die Daten ändern sich jedes Mal): Drücken Sie EXIT, um zum Diagnosemenü...
  • Seite 48 Wählen Sie EVAP-Systemtest und drücken Sie ENTER. Auf dem Bildschirm wird angezeigt relative Informationen zum EVAP-System. Einige Fahrzeughersteller erlauben externen Geräten nicht, das Fahrzeugsystem zu steuern. Wenn das Auto diese Funktion unterstützt, wird Folgendes angezeigt: Test EVAP-System EVAP Dichtigkeitsprüfung nicht unterstützt 2.9 Fahrzeuginfo Wählen Sie [Fahrzeuginfo] und drücken Sie ENTER.
  • Seite 49 OM126 Spanish Manual 1 Búsqueda DTC La función de búsqueda de DTC se utiliza para buscar definiciones de código almacenado en ,La biblioteca de códigos incorporada. 1)En el Menú principal, use el botón de desplazamiento ARRIBA / ABAJO para seleccionar el Código Busque y presione el botón ENTER.
  • Seite 50 1.1 Revisión Esta función se utiliza para revisar el DTC grabado. Seleccione Revisión en el Principal Menú y presione Enter y la pantalla mostrará la interfaz como se muestra abajo: Reproducir Datos Reproducir DTC Borrar Datos de DTC Herramie Borre los DTC Buscar Reproduc Sobre...
  • Seite 51 1.3 Revisar e imprimir informes de diagnóstico 1. Conectar a una computadora a través de USB. 2. Descargar los archivos de actualización desde el sitio web de Autophix. 3. Instale el controlador de actualización de acuerdo con el archivo de "instrucciones de actualización".
  • Seite 52 Elija [Acerca de] y se muestra como sigue ： Información Wersión del Softvare: 0192000 Versión del Hardvare: Herramie 01 10000 Número de serie: Autophix 20170500201563 Soportado: OBD-II/EOBD Buscar Reproduc Sobre 1.5 I / M Elija [I / M] y se muestra como sigue ：...
  • Seite 53 5) Presione ENTER para entrar al Menú Principal. Botón ARRIBA / ABAJO para seleccionar Diagnóstico desde el menú. Herramie Buscar Reproduc Sobre 6) Presione ENTER para confirmar. Si "¡ERROR DE ENLACE!" el mensaje se muestra en la pantalla. - Verifique que el encendido esté en ON; - Compruebe si el conector OBD II de la herramienta de escaneo está...
  • Seite 54 Leer Códigos de Error P0143 Voltaje bejo del circuito del sensor 02 Banco 1 sensor 3 3) Después de ver todos los códigos, puede presionar SALIR para regresar a la anterior menú. 2.2 Borrar códigos 1) Seleccione Borrar códigos, la pantalla mostrará la interfaz como se muestra a continuación.
  • Seite 55 Notas: Antes de realizar esta función, asegúrese de recuperar y registrar el problema códigos Después de limpiar, debe recuperar los códigos de problemas una vez más o girar el encendido en y recuperar los códigos de nuevo. Si todavía hay algunos códigos de problemas en el sistema, solucione los problemas de los códigos utilizando una guía de diagnóstico de fábrica, Borrar los códigos y volver a comprobar.
  • Seite 56 2.4 Flujo de datos Presione el botón ARRIBA o ABAJO para seleccionar Flujo de datos en la interfaz del Menú principal y luego presione el botón ENTER para confirmar, la pantalla mostrará la interfaz como mostrado a continuación: Componentes I Ver todos los elementos Seleccionar elementos ver elementos gráficos UPX DOWN: Previous, Next...
  • Seite 57 Desplácese por la página, presione enter + arriba, a la página anterior, presione enter + abajo, la siguiente página. Después de los elementos seleccionados y presione salir, la pantalla se mostrará de la siguiente manera: Desplácese por la página, presione hacia arriba hasta la última página o presione hacia abajo para ir a la página siguiente.
  • Seite 58 Seleziona [Visualizza elementi grafici] nel menu del flusso di dati e premi ENTER, lo schermo mostrerà l'interfaccia come mostrato di seguito: Las líneas máximas son 3. Presione SALIR para regresar al menú anterior. Puede ver todos los elementos de la secuencia de datos o seleccio- nar un determinado elemento de datos en vivo con un grafico.
  • Seite 59 2.6 prueba de sensor de O2 Las regulaciones OBD II establecidas por la SAE requieren que los vehículos relevantes monitoreen y pruebe los sensores de oxígeno (O 2) para identificar problemas relacionados con el combustible Eficiencia y emisiones del vehículo. Estas pruebas no son pruebas bajo demanda y se realizan automáticamente cuando las condiciones de operación del motor son dentro de los límites especificados.
  • Seite 60 Seleccione Monitoreo a bordo en el Menú de diagnóstico y presione ENTER y el La pantalla se mostrará como se muestra a continuación (los datos serán diferentes cada vez): Puede usar el botón ARRIBA o ABAJO para seleccionar un elemento y presionar ENTER, el La pantalla se mostrará...
  • Seite 61 Seleccione EVAP System Test y presione ENTER, la pantalla mostrará el Información relativa sobre el sistema EVAP. Algunos fabricantes de vehículos no lo hacen Permitir que los dispositivos externos controlen el sistema del vehículo. Si el auto soporta esto.función, se mostrará como a continuación: Comprobación del EVAP Comprobación de fuga del sistema de evaporaciones no...
  • Seite 62 OM126 Italian Manual 1 Ricerca DTC La funzione Ricerca DTC viene utilizzata per cercare le definizioni del codice memorizzato in la libreria di codici incorporata. 1) Dal menu principale, utilizzare il pulsante di scorrimento SU / GIÙ per selezionare il codice Ricerca e premere il tasto ENTER.
  • Seite 63 5) Feedback. 1.3 Rivedi e stampa i rapporti diagnostici 1. Collegati a un computer tramite USB. 2. Scarica i file di aggiornamento dal sito Web di Autophix. 3. Installare il driver di aggiornamento in base al file "upgrade instruction". 4. Apri l'applicazione "aggiorna".
  • Seite 64 File folder File folder BIN File Application 5. Fare clic sull'opzione "Controlla e stampa". Quindi potrebbe salvare o stampare il rapporto diagnostico come necessario.
  • Seite 65 1.4 Informazioni Scegli [Informazioni] e visualizza come segue: 1.5 I / M Scegli [I / M] e visualizza come segue: 2. Diagnostica OBD II ATTENZIONE: non collegare o scollegare alcun dispositivo di prova con l'accensione acceso o motore acceso. 1) Disinserire l'accensione. 2) Individuare il connettore DLC (Data Link Connector) a 16 pin del veicolo.
  • Seite 66 5) Premere INVIO per accedere al menu principale. UP / DOWN per selezionare Diagnostica dal menu. 6) Premere ENTER per confermare. Se "LINKING ERROR!" messaggio visualizzato sul display. - Verificare che l'accensione sia su ON; - Controllare se il connettore OBD II dello strumento di scansione è collegato saldamente al DLC del veicolo;...
  • Seite 67 3) Dopo aver visto tutti i codici, puoi premere EXIT per tornare al precedente menu. 2.2 Cancella codici 1) Selezionare Cancella codici, lo schermo mostrerà l'interfaccia come mostrato di seguito. Premere INVIO per cancellare DTC, e lo schermo mostrerà l'interfaccia come mostrato di seguito: 2) In base alla figura sopra, premere ENTER per visualizzare lo schermo l'interfaccia come mostrato nella pagina seguente:...
  • Seite 68 Gli appunti: Prima di eseguire questa funzione, assicurarsi di recuperare e registrare i codici di errore. Dopo la cancellazione, è necessario recuperare i codici di difficoltà ancora una volta o attivare l'accensione e recuperare nuovamente i codici. Se nel sistema sono ancora presenti dei codici di errore, si prega di risolvere i codici utilizzando una guida alla diagnosi di fabbrica, quindi cancellare i codici e ricontrollare.
  • Seite 69 2.4 Flusso di dati Premere il pulsante SU o GIÙ per selezionare il flusso di dati nell'interfaccia del menu principale, quindi premere il pulsante ENTER per confermare, lo schermo visualizzerà l'interfaccia come mostrato di seguito: Selezionare [Visualizza tutti gli elementi] e premere il pulsante ENTER, lo schermo visualizzerà...
  • Seite 70 Scorri pagina, premi invio + su, alla pagina precedente, premi invio + giù, alla pagina successiva. Dopo le voci selezionate e premi exit, lo schermo mostrerà come segue: Se si desidera conoscere i mezzi dei dati di abbreviazione, è possibile premere ENTER Pulsante, lo schermo mostrerà...
  • Seite 71 Scorri pagina, premi invio + su, alla pagina precedente, premi invio + giù, alla pagina successiva. Premere di nuovo il tasto Invio per scegliere. Premere EXIT per tornare alla visualizzazione : Le linee massime sono 3. Premere EXIT per tornare al menu precedente. È...
  • Seite 72 2.6 Test del sensore O2 I regolamenti OBD II stabiliti dalla SAE richiedono che i veicoli interessati monitorino e testino i sensori di ossigeno (O 2) per identificare i problemi relativi all'efficienza del carburante e alle emissioni dei veicoli. Questi test non sono test su richiesta e vengono eseguiti automaticamente quando le condizioni di funzionamento del motore sono entro i limiti specificati.
  • Seite 73 Selezionare Monitoraggio integrato nel menu Diagnostica e premere ENTER e il tasto lo schermo verrà visualizzato come mostrato di seguito (i dati saranno diversi ogni volta): È possibile utilizzare il pulsante SU o GIÙ per selezionare una voce e premere INVIO, lo schermo verrà visualizzato come mostrato di seguito (I dati saranno diversi ogni volta): Premere ESCI per tornare al menu di diagnostica.

  • Seite 74: Informazioni Sul Veicolo

    Selezionare EVAP System Test e premere ENTER, lo schermo mostrerà il informazioni relative sul sistema EVAP. Alcuni produttori di veicoli non consentono a dispositivi esterni di controllare il sistema del veicolo. Se l'auto supporta questa funzione, verrà visualizzato come di seguito: 2.9 Informazioni sul veicolo Selezionare [Informazioni veicolo] e premere ENTER, lo schermo...

  • Seite 75: Warranty And Service

    The exclusive remedy for any automotive meter found to be defective is repair or replacement, and AUTOPHIX shall not be liable for any consequential or incidental damages. Final determination of defects shall be made by AUTOPHIX in accordance with procedures established by AUTOPHIX.
  • Seite 77 Stock 4, gebäude 2, jinxicheng industriepark, longhua bezirk, shenzhen, china Piso 4, edificio 2, parque industrial de Jinxicheng, distrito de Longhua, Shenzhen, China Piano 4, edificio 2, parco industriale Jinxicheng, distretto di Longhua, Shenzhen, Cina Phone: 0755-8528-1258 E-mail: support@autophix.com Website: www.autophix.com...
