Okrećite pogon sve dok se ne umetne
G
u šesterostrane vijke / šesterostrane
matice 32.
Ponovno rukom čvrsto uvrnite
G
šesterostrane vijke / šesterostrane
matice 32 s podložnim pločicama 31.
Šesterostrane vijke / šesterostrane
G
matice 32 ravnomjerno dijagonalno
pritegnite:
Vijci- /
Veličina matice
M5
M6
M8
M10
M12
M14
M16
M20
14.3 Zamjena zamjenskih dijelova
višefunkcijskog prikaza
(Puck)
OPREZ
Korištenje pogrešnih zamjenskih
dijelova!
Oštećenje višefunkcijskog prikaza
®
(Puck)!
Ne vrijede odgovornosti i jamstva
®
proizvođača.
Smiju se mijenjati samo ulistani
G
zamjenski dijelovi.
Upotrebljavate samo originalne
G
zamjenske dijelove tvrtke GEMÜ!
Prilikom narudžbe zamjenskih dijelova
G
navedite kompletan broj za narudžbu
pogona.
Vidjeti također poglavlje 20 "Znakovi
za eksploziju i zamjenski dijelovi".
Zakretni moment
pritezanja
5 - 6 Nm
10 - 11 Nm
23 - 25 Nm
48 - 52 Nm
82 - 86 Nm
132 - 138 Nm
200 - 210 Nm
390 - 410 Nm
33 / 40

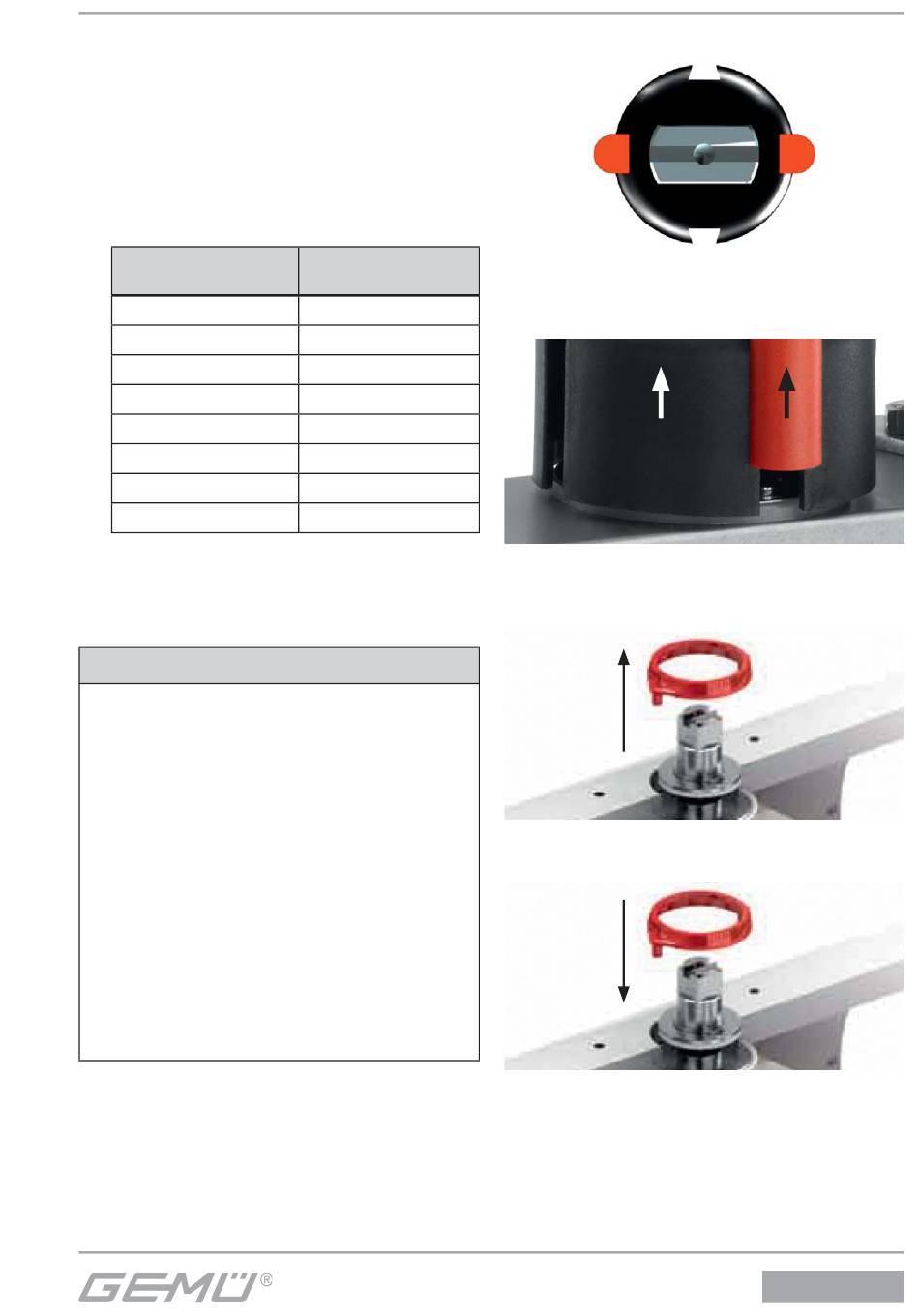

Postupci kod ADA 00010:
1
1. Zaštitne pokrove 1 povucite prema gore.
2. Zaštitni pokrov 2 odvrnite odgovarajućim
imbus ključem i skinite.
5
3. Skinite vijke s cilindričnom glavom 3
s opružnim prstenima 4.
4. Puck 5 povucite prema gore.
5. Prsten sa skalom 6 povucite prema gore.
6. Tuljak adaptera 7 povucite prema gore.
7. Umetnite novi tuljak adaptera 7.
8. Umetnite novi prsten sa skalom 6.
1
2 1
1
1
3
4
6
7
6
7
