Verzija F:
Aluminijsko kućište i poklopci kućišta
opremljeni su visoko kvalitetnom Epoxy
oblogom (80 - 90 μm).
Vratilo i vijci izrađeni su od nehrđajućeg
čelika. Time je postignuta jako dobra zaštita
od korozije. Ova vrsta obloge, između
ostalog je pouzdana u off shore području,
kao i u objektima u kojima je prisutna stalna
kondenzacija i jako onečišćenje zraka.

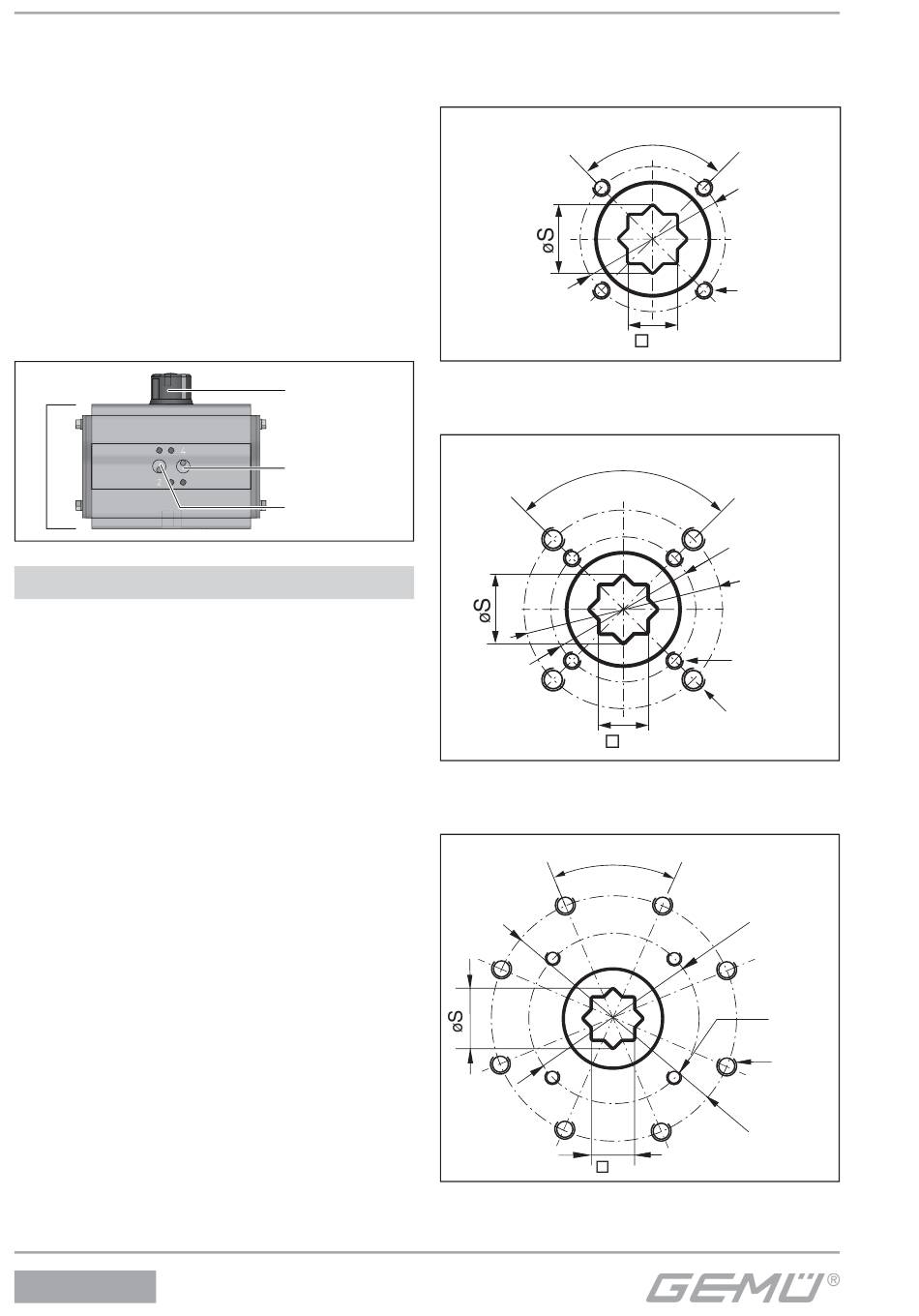

9 Konstrukcija uređaja
A
A Pogon
10 Mehanička dogradnja
Dogradnja pneumatskog servo pogona
na zapornu armaturu vrši se pomoću
normiranog sučelja sukladno ISO 5211 ili
DIN 3337 (F03-F25). Dogradnja pogona vrši
se pomoću šesterostranih vijaka i podložnih
pločica ili stojećih svornjaka, šesterostranih
matica i položnih pločica (sadržano
u opsegu isporuke, kod odgovarajuće
narudžbe već je montirano). Pogon se
može montirati u rasteru od 90° (ADA / ASR
4000U: raster od 45°) pomaknut od zaporne
armature (ovisno o želji kupca).
ADA / ASR
Glavina sa zvijezdom (dvostruki
četverokut) / priključak ISO 5211 /
DIN 3337:
ADA / ASR 00010, 0020U, 0040U, 0500U,
Višefunkcijski
1750U, 2100U, 2500U
prikaz (Puck)
Priključak
sredstva
upravljanja 4
Priključak
sredstva
upravljanja 2
ADA / ASR 0020U, 0080U, 0130U, 0300U,
0850U, 1200U
ADA / ASR 4000U
28 / 40
4 x 90° = 360°
R
4 x 90° = 360°
M1xV1
R
8 x 45° = 360°
R
øL
MxV
øL
øL1
MxV
øL
MxV
M1xV1
L1
