Zutrittskontrollsystem

Werbung

Übersicht SCALA Controller: Anschlüsse und LEDs
LED 16
LED 17
LED 15

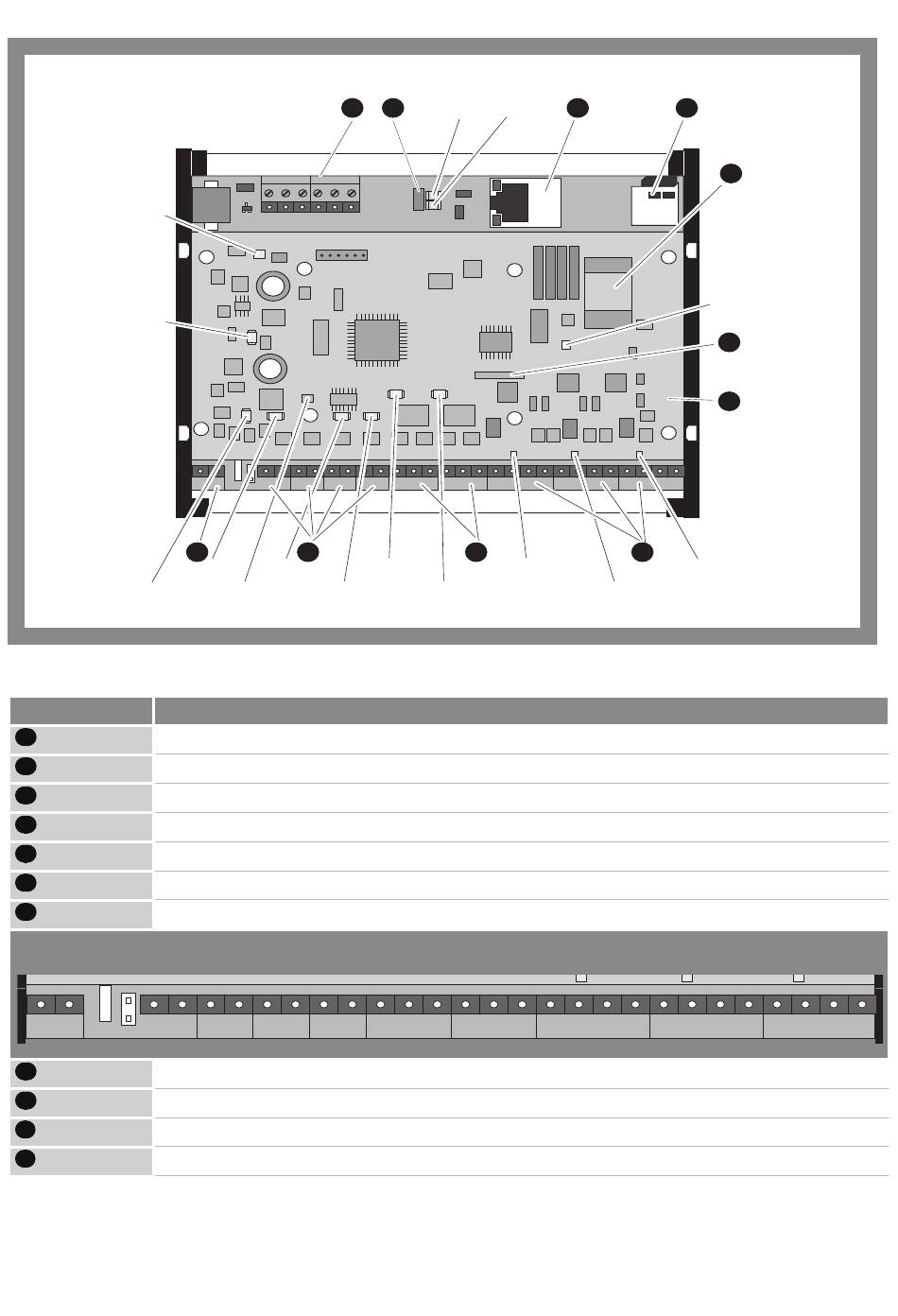

Abb. 1 : Platine des SCALA Controllers
Anschlüsse
Beschreibung
1
Anschlüsse für das SCALA Erweiterungsmodul
2
Mini-USB-Anschluss (ohne Funktion)
3
Netzwerkanschluss RJ45 mit Status-LEDs
4
Steckplatz für Micro-SD-Karte
5
Steckplatz für SIM-Karte (ohne Funktion)
6
Steckplatz für SCALA Erweiterungsmodul
7
Abnehmbare Abdeckung
Anschlussklemmen
KL1
KL2
+
8
KL1
Anschluss der externen Stromversorgung (12 – 24 V DC / 0,13 A)
9
KL2 – KL5
Analog- / Digitaleingang 1 bis 4 (zum Beispiel potenzialfreie Rückmeldekontakte)
10
KL6 – KL7
potentialfreie Relaisausgänge 1 und 2 (zum Beispiel für Türöffner oder Signalgeber)
11
KL8 – KL10 RS485 (zum Beispiel zum Anschluss der Lesegeräte)
1
1
2
3
4
5
6
KL1
KL2
KL3
KL4
+
-
+
-
+
-
8
9
LED 10
LED 12
LED 11
LED 13
KL3
KL4
KL5
-
+
-
+
-
+
2
LED 5
LED 3
KL5
KL6
KL7
KL8
+
-
NC C
NO NC C
NO
+
-
10
LED 9
LED 1
LED 14
KL6
KL7
-
NC C
NO NC C
NO
3
4
KL9
KL10
B
A
+
-
B
A
+
-
B
A
11
LED 4
LED 2
KL8
KL9
+
-
B
A
+
-
5
LED 6
6
7
KL10
B
A
+
-
B
A
