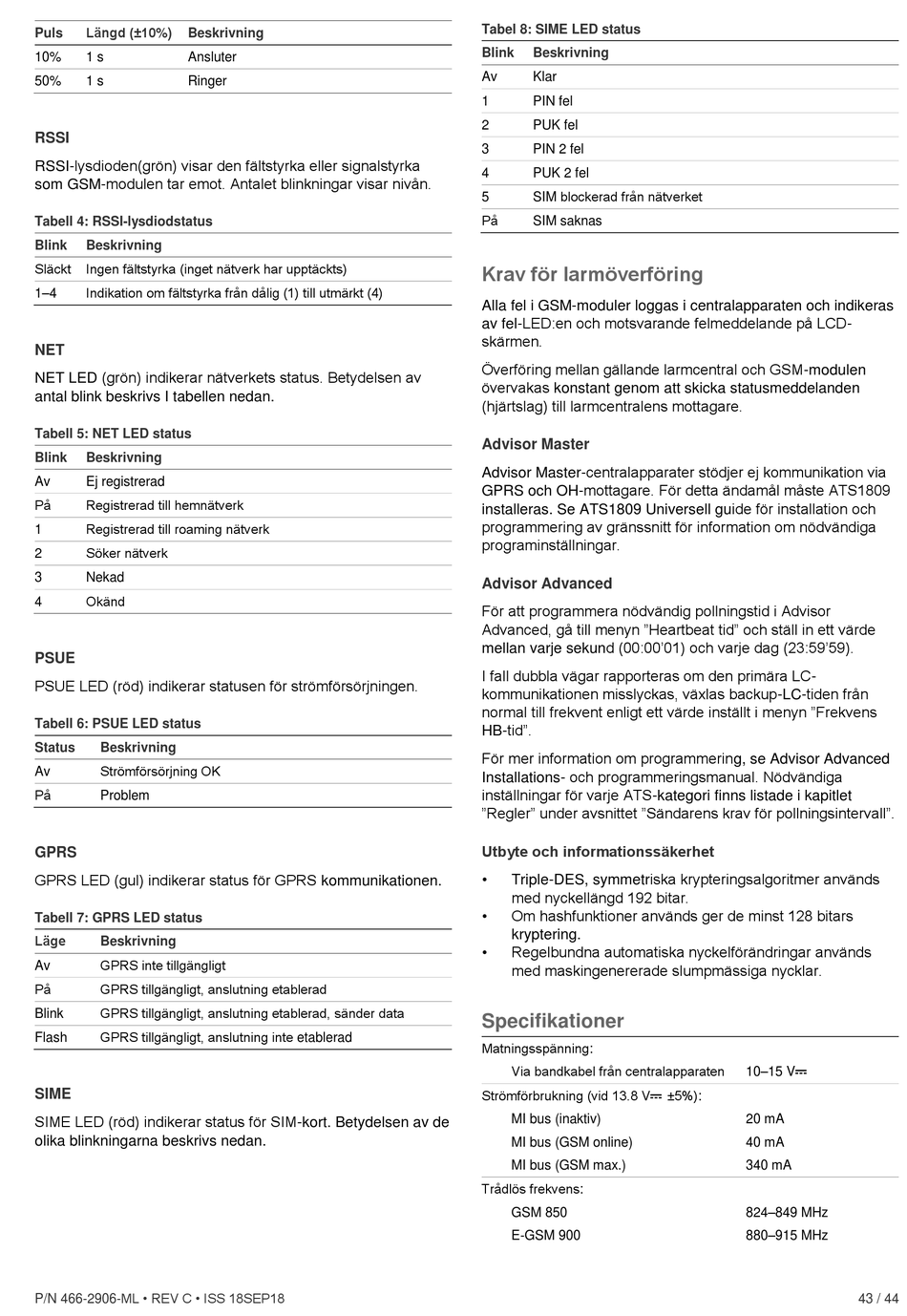

Interlogix ATS7320 Installationsanleitung Seite 43

Längd (±10%)
Puls Beskrivning
10% 1 s Ansluter
50% 1 s Ringer
RSSI
RSSI-lysdioden(grön) visar den fältstyrka eller signalstyrka
som GSM-modulen tar emot. Antalet blinkningar visar nivån.
Tabell 4: RSSI-lysdiodstatus
Blink Beskrivning
Släckt Ingen fältstyrka (inget nätverk har upptäckts)
Indikation om fältstyrka från dålig (1) till utmärkt (4)
1–4
NET
NET LED (grön) indikerar nätverkets status. Betydelsen av
antal blink beskrivs I tabellen nedan.
Tabell 5: NET LED status
Blink Beskrivning
Av Ej registrerad
På Registrerad till hemnätverk
Registrerad till roaming nätverk
1
Söker nätverk
2
3 Nekad
Okänd
4
PSUE
PSUE LED (röd) indikerar statusen för strömförsörjningen.
Tabell 6: PSUE LED status
Status Beskrivning
Strömförsörjning OK
Av
På
Problem
GPRS
GPRS LED (gul) indikerar status för GPRS kommunikationen.
Tabell 7: GPRS LED status
Läge
Beskrivning
GPRS inte tillgängligt
Av
På GPRS tillgängligt, anslutning etablerad
GPRS tillgängligt, anslutning etablerad, sänder data
Blink
GPRS tillgängligt, anslutning inte etablerad
Flash
SIME
SIME LED (röd) indikerar status för SIM-kort. Betydelsen av de
olika blinkningarna beskrivs nedan.
P/N 466-2906-ML • REV C • ISS 18SEP18
Tabel 8: SIME LED status
Blink Beskrivning
Av Klar
1 PIN fel
2 PUK fel
3 PIN 2 fel
4 PUK 2 fel
SIM blockerad från nätverket
5
På
SIM saknas
Krav för larmöverföring
Alla fel i GSM-moduler loggas i centralapparaten och indikeras
av fel-LED:en och motsvarande felmeddelande på LCD-
skärmen.
Överföring mellan gällande larmcentral och GSM-modulen
övervakas konstant genom att skicka statusmeddelanden
(hjärtslag) till larmcentralens mottagare.
Advisor Master
Advisor Master-centralapparater stödjer ej kommunikation via
GPRS och OH-mottagare. För detta ändamål måste ATS1809
installeras. Se ATS1809 Universell guide för installation och
programmering av gränssnitt för information om nödvändiga
programinställningar.
Advisor Advanced
För att programmera nödvändig pollningstid i Advisor
Advanced, gå till menyn "Heartbeat tid" och ställ in ett värde
mellan varje sekund (00:00'01) och varje dag (23:59'59).
I fall dubbla vägar rapporteras om den primära LC-
kommunikationen misslyckas, växlas backup-LC-tiden från
normal till frekvent enligt ett värde inställt i menyn "Frekvens
HB-tid".
För mer information om programmering, se Advisor Advanced
Installations- och programmeringsmanual. Nödvändiga
inställningar för varje ATS-kategori finns listade i kapitlet
"Regler" under avsnittet "Sändarens krav för pollningsintervall".
Utbyte och informationssäkerhet
• Triple-DES, symmetriska krypteringsalgoritmer används
med nyckellängd 192 bitar.
• Om hashfunktioner används ger de minst 128 bitars
kryptering.
• Regelbundna automatiska nyckelförändringar används
med maskingenererade slumpmässiga nycklar.
Specifikationer
Matningsspänning:
Via bandkabel från centralapparaten
Strömförbrukning (vid 13.8 V
MI bus (inaktiv)
MI bus (GSM online)
MI bus (GSM max.)
Trådlös frekvens:
GSM 850
E-GSM 900
10–15 V
±5%):
20 mA
40 mA
340 mA
824–849 MHz
880–915 MHz
