Anhang A3

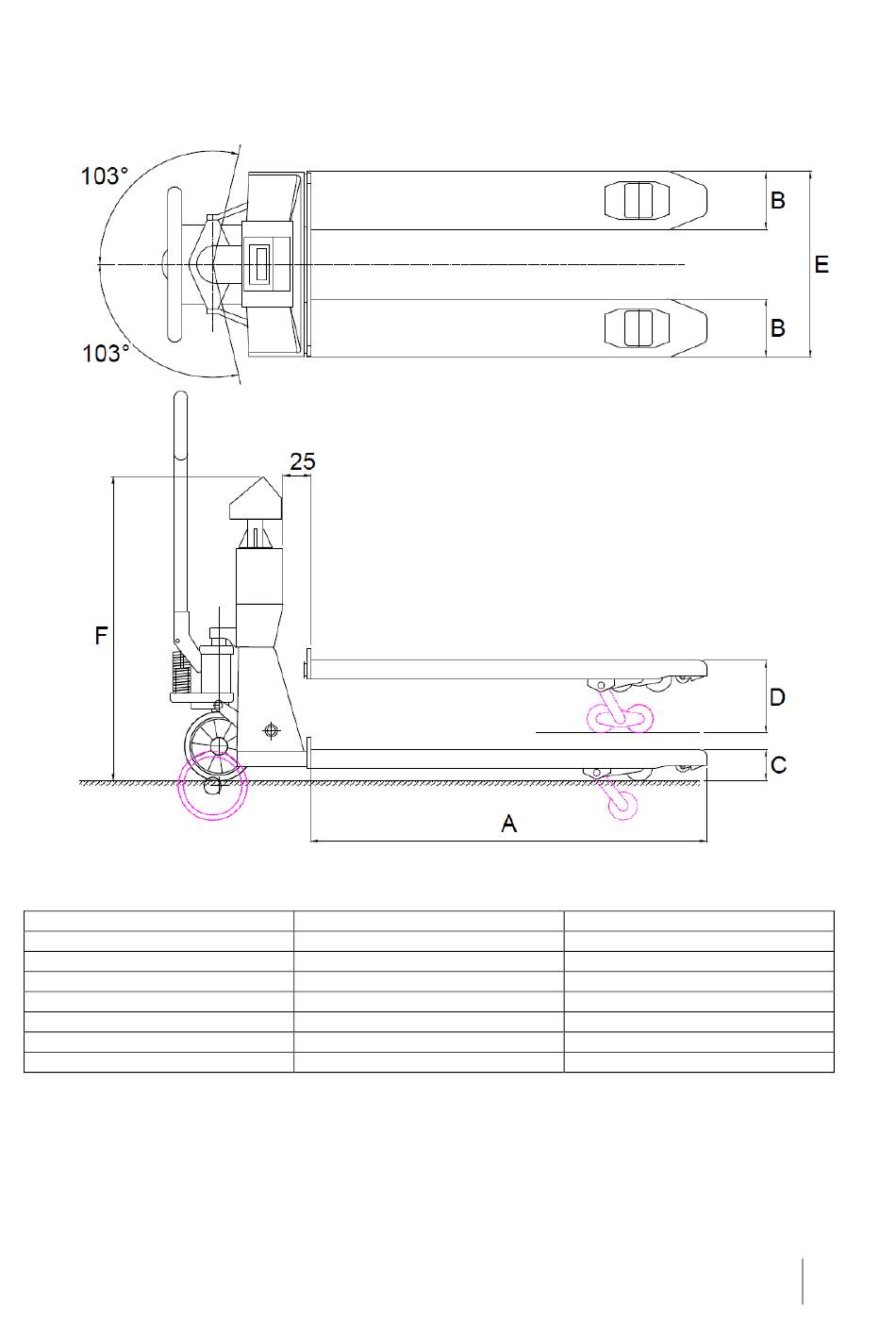

Maßzeichnung
Beispielzeichnung der Standardversion. Die tatsächliche Ausführung kann hiervon abweichen, dieses ist abhängig
von den Optionen des Handhubwagen.
ABMESSUNGEN in mm
A
B
C
D
E
F
*:Abhängig von Typ Handhubwagen und der gewählten Optionen.
Gabellänge
Gabelbreite
Gabelhöhe, gesenkt
Gabelhöhe, max.
Hubhöhe
Breite über die Gabeln
Höhe Oberkante Anzeige
1150
170-180 *
87-90 *
200-210 *
110-120 *
540-555 *
945-1125 *
Typ RWS-Ex-***-2100-Exi und RWS-Ex-***-BX A 2
