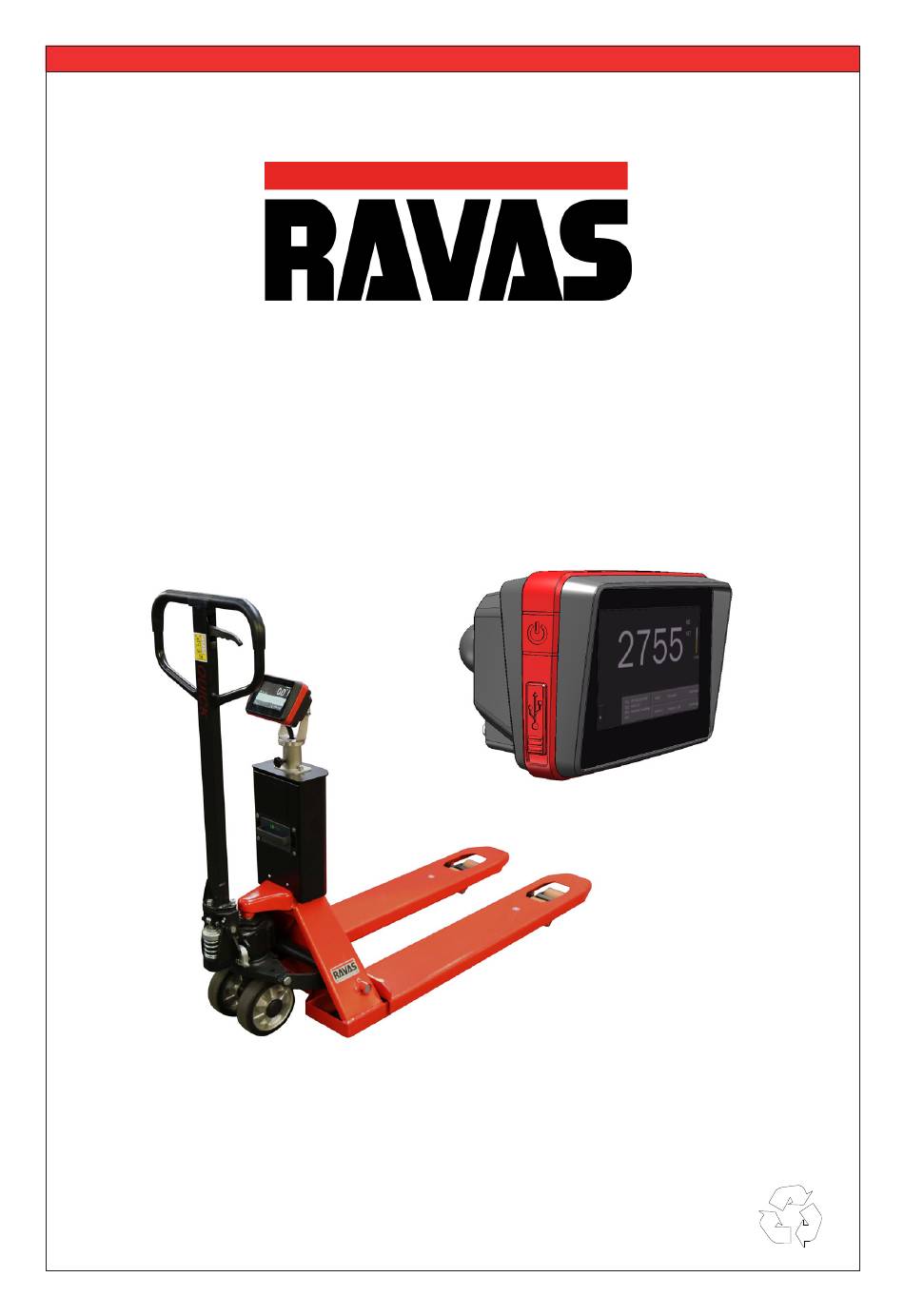

BEDIENUNGSANLEITUNG
ProLine 5200-Li
Bitte richten Sie Ihre Aufmerksamkeit auf die Tatsache, dass dieses RAVAS Produkt zu 100% recycle bar
ist, wenn die Beseitigung des Abfall ordnungsgemäß durchgeführt wird. Mehr Informationen finden Sie auf
unserer Internetseite:
www.ravas.com
Rev. 20211118
Druckfehler und Modelländerungen vorgehalten.
1
BEDIENUNGSANLEITUNG – ProLine 5200-Li

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ravas ProLine 5200-Li

Inhaltszusammenfassung für Ravas ProLine 5200-Li

  • Seite 1 BEDIENUNGSANLEITUNG ProLine 5200-Li Bitte richten Sie Ihre Aufmerksamkeit auf die Tatsache, dass dieses RAVAS Produkt zu 100% recycle bar ist, wenn die Beseitigung des Abfall ordnungsgemäß durchgeführt wird. Mehr Informationen finden Sie auf unserer Internetseite: www.ravas.com Rev. 20211118 Druckfehler und Modelländerungen vorgehalten.
  • Seite 2 Fehler und die daraus hervorgehenden Konsequenzen haftbar gemacht werden. Alle Rechte sind vorbehalten und diese Anleitung bzw. Teile davon dürfen in keinerlei Weise reproduziert werden. Bitte richten Sie Ihre Aufmerksamkeit auf die Tatsache, dass dieses RAVAS Produkt zu 100% recycle bar ist, wenn die Beseitigung des Abfall ordnungsgemäß durchgeführt wird.

  • Seite 3: Inhaltsverzeichnis

    2. Warnung & Sicherheitsvorschriften 2.1 Lithium Ion Batterien 3. System installieren 3.1 Einsetzen der Akku der Handhubwagen 3.2 An- und ausschalten des ProLine 5200-Li 4. Austauschen der Akku 4.1 Niedrig-Akkuspannung anzeige der ProLine 5200-Li 4.2 Austauschen der Akku der Handhubwagen 5.

  • Seite 4: Introduktion

    Immer den Bedienungs-, Instandhaltungs- und Reparaturinstruktionen des Fahrzeugs Folge leisten und den Lieferanten um Rat fragen, falls Zweifel bestehen. • RAVAS ist nicht haftbar für Fehler, die auftreten bei inkorrekten Wiegungen und inkorrek- ter Wiegeapparatur. • RAVAS is nicht verantwortlich für Änderungen der Einstellungen. Wenn hierdurch Proble- men entstehen gehört dieses nicht zum Garantie.

  • Seite 5: Lithium Ion Batterien

    Die Batterie ist bei Lieferung nicht vollständig geladen! Stellen Sie sicher, dass die Batterie vollständig geladen ist, bevor Sie das Wiegesystem verwenden. • Nachdem die Batterie vollständig leer ist. Eine leere Batterie wird kaputt gehen (Kapazitätsverlust), wenn sie nicht sofort vollständig geladen wird. BEDIENUNGSANLEITUNG – ProLine 5200-Li...

  • Seite 6: Spezifikationen

    Europäischen Union Dieses Symbol ist nur innerhalb der Europäischen Union gültig. Beachten Sie bei der Entsorgung gebrauchter Batterien die örtlichen Vorschriften. Wenn Sie sich nicht sicher sind, wenden Sie sich an die Verkaufsstelle oder an einen RAVAS-Händler. BEDIENUNGSANLEITUNG – ProLine 5200-Li...

  • Seite 7: System Installieren

    System installieren 3.1 Einsetzen der Akku der Handhubwagen Die Spannungsversorgung erfolgt über ein wechselbares Batteriemodul. Mit einem vollständig aufgeladenen Batteriemodul kann man ca. 25 Stunden für einen Li-lonen Akku (System ohne Drucker) wiegen. Li-lonen Batterien (14,8V) BEDIENUNGSANLEITUNG – ProLine 5200-Li...

  • Seite 8: An- Und Ausschalten Des Proline 5200-Li

    Austauschbare Akkumodulen versorgen der ProLine 5200-Li mit Strom. Wenn die Akkuspannung der Akkus zu niedrig ist, die Batterieanzeige wechselt von Grün nach Gelb (1). Der Hinweis ‘LOW POWER’ erscheint im Display (2). Der ProLine 5200-Li schaltet sich nach 2 Minuten automatisch aus. BEDIENUNGSANLEITUNG – ProLine 5200-Li...

  • Seite 9: Austauschen Der Akku Der Handhubwagen

    Ladegerät aus. Die rote LED am Adapter leuchtet grün, sobald die Akkus geladen sind. Legen Sie zuerst der Akku in das Ladegerät (1) und stecken erst dann den Stecker in die Steckdose (2). Li-lonen Batterien (14,8V) BEDIENUNGSANLEITUNG – ProLine 5200-Li...

  • Seite 10: Gebrauch

    5. Gebrauch 5.1 Gebrauch (präzise Wiegung) BEDIENUNGSANLEITUNG – ProLine 5200-Li...
  • Seite 11 Nullpunkt kontrollieren! Vor jeder Wiegung ist es notwendig zu kontrollieren, ob das System unbelastet und frei ist. Falls der Indikator nicht automatisch den Nullpunkt bestimmt, dann muss dieser manuell ermittelt werden durch kurzen Drück der Taste >0<. BEDIENUNGSANLEITUNG – ProLine 5200-Li...

  • Seite 12: Anziege Funktionen

    Display zeigt Tara Gewicht Display zeigt aktuellen Summenspeicher Zero out of range Sicherstellen, dass der Stapler während der Nullstellung entladen ist Out of level Stellen Sie sicher, das der Mast vertikal steht Bad calibration Es wurde keine Kalibrierung gespeichert BEDIENUNGSANLEITUNG – ProLine 5200-Li...

  • Seite 13: Fehlermeldungen

    Wenn eine Wiegung nicht korrekt durchgeführt wurde, wird das Gewicht in Rot angezeigt und es wird eine Fehlermeldung angezeigt. Fehler: Außerhalb Niveau Überlast. Schiefstandsensor erkennt Waage ist Der Gabelstapler ist laut Lastdiagramm >3°außerhalb des Niveaus. überlastet. BEDIENUNGSANLEITUNG – ProLine 5200-Li...

  • Seite 14: Netto / Tara / Brutto Gewicht

    5.5 Netto / Tara / Brutto Gewicht ERKLÄRUNG: Netto(1) + Tara(2) = Brutto(3) 5.5.1 Netto Wiegung: automatische Tara Drücken Sie die Der Indikator steht auf Null. Das ‘NET’-Zeichen →T← Taste. zeigt an, dass das Tara-Gewicht aktiviert ist. ‘Tara:25kg’ zeigt das Tara-Gewicht an. BEDIENUNGSANLEITUNG – ProLine 5200-Li...
  • Seite 15 Drücken Sie die Die Anzeige zeigt nochmals das →T← Taste. Bruttogewicht an. HINWEIS: Bei einem OIML zugelassenen ProLine 5200-Li wird die Tara automatisch gelöscht, wenn das Gewicht wieder auf Null zurückgeht! Für die nächste Wiegung muss die Tara wieder aktiviert werden.

  • Seite 16: Netto Wiegung: Manuelle Tara (Voreingestellte Tara)

    Tara-Wert eingegeben (max. 14 Zeichen). werden, bestätigen mit ‘Enter’. Ladung anheben. Das ‘NET’-Zeichen zeigt an, dass das Tara- Der Indikator zeigt nun das Nettogewicht NET). Gewicht aktiviert ist. ‘Tara: Euro Pallet 25kg’ zeigt das Leergewicht an. BEDIENUNGSANLEITUNG – ProLine 5200-Li...

  • Seite 17: Netto Wiegung: Löschen Tara (Zwei Wege) 5.6.1 Option

    →T← Taste. NET-Zeichen ist weg. Im Tara-Feld ist “None” aktiv. HINWEIS: Bei einem OIML zugelassenen ProLine 5200-Li wird die Tara automatisch gelöscht, wenn das Gewicht wieder auf Null zurückgeht! Für die nächste Wiegung muss die Tara wieder aktiviert werden.

  • Seite 18: Id-Code Aktivieren Und Bearbeiten

    5.7 ID-Code aktivieren und bearbeiten Mit dem ProLine 5200-Li können Sie bis zu 4 ID-Codes eingeben, die auf dem Ausdruck oder bei der Datenkommunikation angezeigt werden. Drücke das ID Feld. Auf der linken Seite der Schaltfläche können Sie die ID-Felder aktivieren (nur die aktiven ID-Felder sind auf dem Ausdruck sichtbar).
  • Seite 19 Nachdem Sie einen oder mehrere ID-Codes eingegeben haben, wählen Sie Ihre bev- Drücken Sie die Zurück-Taste, um zum orzugte ID aus und drücken die Zurück-Taste. Wiegemodus zurückzukehren. Ihre aktiven ID-Codes werden nun auf dem Ausdruck oder beim Übertragen der Daten angezeigt. BEDIENUNGSANLEITUNG – ProLine 5200-Li...

  • Seite 20: Addieren, Drucken, Speicher Löschen & Daten Senden

    Das Gewicht wird addiert. → Σ ← Taste. Das Gewicht wurde zum ausgewählten Gesamtspeicher hinzugefügt. 5.8.2 Ändern des aktiven Gesamtspeichers Wenn Gewünscht, können Sie einen Gesamtspeicher auswählen. Wählen Sie Ihren bevorzugten Gesamtspeicher aus. Drücken Sie das gesamte Feld. BEDIENUNGSANLEITUNG – ProLine 5200-Li...

  • Seite 21: Drucken Einzelner Wiegung

    Der Indikator druckt jetzt. Das Gewicht wird gedruckt und die Anzeige ist bereit für die nächste Wiegung. 5.8.4 WiFi Senden Die Anzeige sendet. Zuerst muss ein neues Gewicht auf dem Display angezeigt werden. Drücken Sie die Wifi-Taste. BEDIENUNGSANLEITUNG – ProLine 5200-Li...

  • Seite 22: Bearbeiten, Löschen Und Drucken Gesamtregisters

    Wählen Sie den Gesamtspeicher aus, den Sie Drücken Sie das Total Feld. drucken oder löschen möchten und drücken Sie das Einstellungssymbol. Drücken Sie auf Drucken, um einen Der Indikator druckt Ihren Ausdruck. Gesamtausdruck des ausgewählten Gesamtregisters zu erhalten. BEDIENUNGSANLEITUNG – ProLine 5200-Li...
  • Seite 23 Drücken Sie löschen, wenn Sie alle Informationen in Ändern Sie den Namen des ausgewählten diesem Gesamtregister löschen möchten oder gehen Gesamtregisters. Sie zurück, wenn Sie das Register ändern möchten. Sie können den Namen ändern, drücken Sie ‘Enter’, wenn Sie fertig sind. BEDIENUNGSANLEITUNG – ProLine 5200-Li...

  • Seite 24: Stückzählung

    Stückzählung nicht aktiviert wurde. Drücken Sie das ‘pcs-Symbol‘. Das ‘pcs’-Symbol ist grün, um anzuzeigen, dass die Stückzählung akitviert ist. Dieses Symbol wird jetzt grün, um anzuzeigen, dass die Stückzählung aktiviert wurde. Die Anzeige kehrt automatisch zum Startbildschirm zurück. BEDIENUNGSANLEITUNG – ProLine 5200-Li...

  • Seite 25: Stückgewicht Manuell Eingeben

    Aktivierung der Stückzählung, durch drücken des Symbols ‘Gewicht/Stück‘. Wählen Sie ‘Manuelles Stückgewicht’. Geben Sie das Stückgewicht ein und bestästigen mit Enter. Pick up load. Das Stückgewicht wird nun im Display Die Stückzahl wird im Display angezeigt. angezeigt. BEDIENUNGSANLEITUNG – ProLine 5200-Li...

  • Seite 26: Stückgewicht Berechnen

    Teil ein, z.B.. 2. Bestätigen Sie mit ‘Enter’. Hinweis: Der Gewichtsunterschied solten mindestens 5 - 10 kg betragen. Ergänzen oder entfernen Sie die angegebene Automatisch wird das Gewicht pro Stück Stückzahl von der Ladung. Dann bestätigen Sie berechnet (siehe Display links). mit ‘OK’. BEDIENUNGSANLEITUNG – ProLine 5200-Li...

  • Seite 27: Datenspeicherung Auf Usb-Stick

    Datenübertragung beendet. - Datum - Zeit Wenn der USB-Stick an Ihren PC angeschlossen - Brutto-, Netto- und Taragewicht ist, wird die Datendatei angezeigt. - Codes, Alibis und eingegebene IDs - Stückzählen: ID, Gewichte und Nummern BEDIENUNGSANLEITUNG – ProLine 5200-Li...

  • Seite 28: Ändern Von Zeit Und Datum

    Drücken Sie den Pfeil nach Drücken Sie auf den Pfeil unten. nach oben/unten. Drücken Sie das Symbol für Wählen Sie ‘Benutzermenü’. Benutzereinstellungen. Drücken Sie auf dem Feld, was Sie ändern Für dieses Beispiel ändern wir die möchten. Uhrzeit. BEDIENUNGSANLEITUNG – ProLine 5200-Li...
  • Seite 29 Stellen Sie den Cursor auf Geben Sie die korrekte Zeit /Datum ein. den nächsten Wert, indem Sie auf ‘.’ drücken. Wenn Sie fertig sind, drücken Sie ‘Enter’. BEDIENUNGSANLEITUNG – ProLine 5200-Li...

  • Seite 30: Tastenfunktionen Und -Positionen Ändern

    Zum Beispiel nehmen wir den Drucker Knopf. Kontrollieren Sie die Kontrollkästchen nach Funktion auswählen. den gewünschten Aktionen, welche ausgeführt werden, nachdem drücken der ‘Drucker’ Taste. Wenn Sie fertig sind, drücken Sie “Enter“. Die Änderung wird gespeichert. BEDIENUNGSANLEITUNG – ProLine 5200-Li...

  • Seite 31: Tastenpositionen Ändern

    Wenn eine Schaltfläche nicht verwendet wird, sich die Druckertaste befinden soll. Speicherung der weil z. B. kein Drucker installiert wurde. Der Änderung durch drücken der ‘Enter’ Taste. Standardposition ist None. Die Drucker Taste befindet sich jetzt in der Tastenreihe 1. BEDIENUNGSANLEITUNG – ProLine 5200-Li...

  • Seite 32: Schaltflächen Beim Start Anzeigen / Ausblenden

    Das Kontrollkästchen für “Tastenfunktionen” ist Schaltflächen beim Start auszublenden. Drücken markiert, die Schaltflächen sind immer sichtbar. Sie ‘Enter’ zum Speichern der Änderung. Das Gewicht wird größer angezeigt, wenn die Tasten deaktiviert sind. Wenn Sie die Tasten benötigen, drücken Sie ‘>’. BEDIENUNGSANLEITUNG – ProLine 5200-Li...

  • Seite 33: Alibi Speicher

    UID Code / Alibi number > Dies ist eine 10-stellige Nummer, die vom Indikator selbst generiert wird. An/ Aus Knopf Einschalten der Anzeige. Drücke den An/Aus-Taste. Drücken Sie den Pfeil zweimal nach unten, um durch die Tasten zu blättern. BEDIENUNGSANLEITUNG – ProLine 5200-Li...
  • Seite 34 Drücken Sie jetzt Einstellungssymboll. ‘User- Menu’. Drücken Sie ‘Service Help’. Drücken Sie ‘Alibi’. Die Information der letzten Wägung wird im Display angezeigt. Durch Drücken von ‘Prev’ wechseln Sie zu den vor dem letzten Wägen durchgeführten Wägungen. BEDIENUNGSANLEITUNG – ProLine 5200-Li...

  • Seite 35: Instandhaltung

    Nur geschulte und autorisierte Personen dürfen das Wiegesystem reparieren. • Immer den Bedienungs-, Instandhaltungs- und Reparaturinstruktionen des Fahrzeugs Folge leisten und den Lieferanten um Rat fragen, falls Zweifel bestehen. • RAVAS ist nicht haftbar für Fehler, die auftreten bei inkorrekten Wiegungen und inkorrekter Wiegeapparatur. BEDIENUNGSANLEITUNG – ProLine 5200-Li...

  • Seite 36: Ravas Weightsapp

    Datei vom RAVAS-Indikator herunterzuladen. Diese Datei kann von RAVAS-Technikers zur Analyse des Wägesystems verwendet werden, falls eine technische Störung auftritt. Die RAVAS GewichtsApp kann kostenlos von Google Play oder dem Apple Store heruntergeladen werden. Gebrauchsanweisungen der RAVAS GewichtsApp finden Sie unter www.ravas.com.
