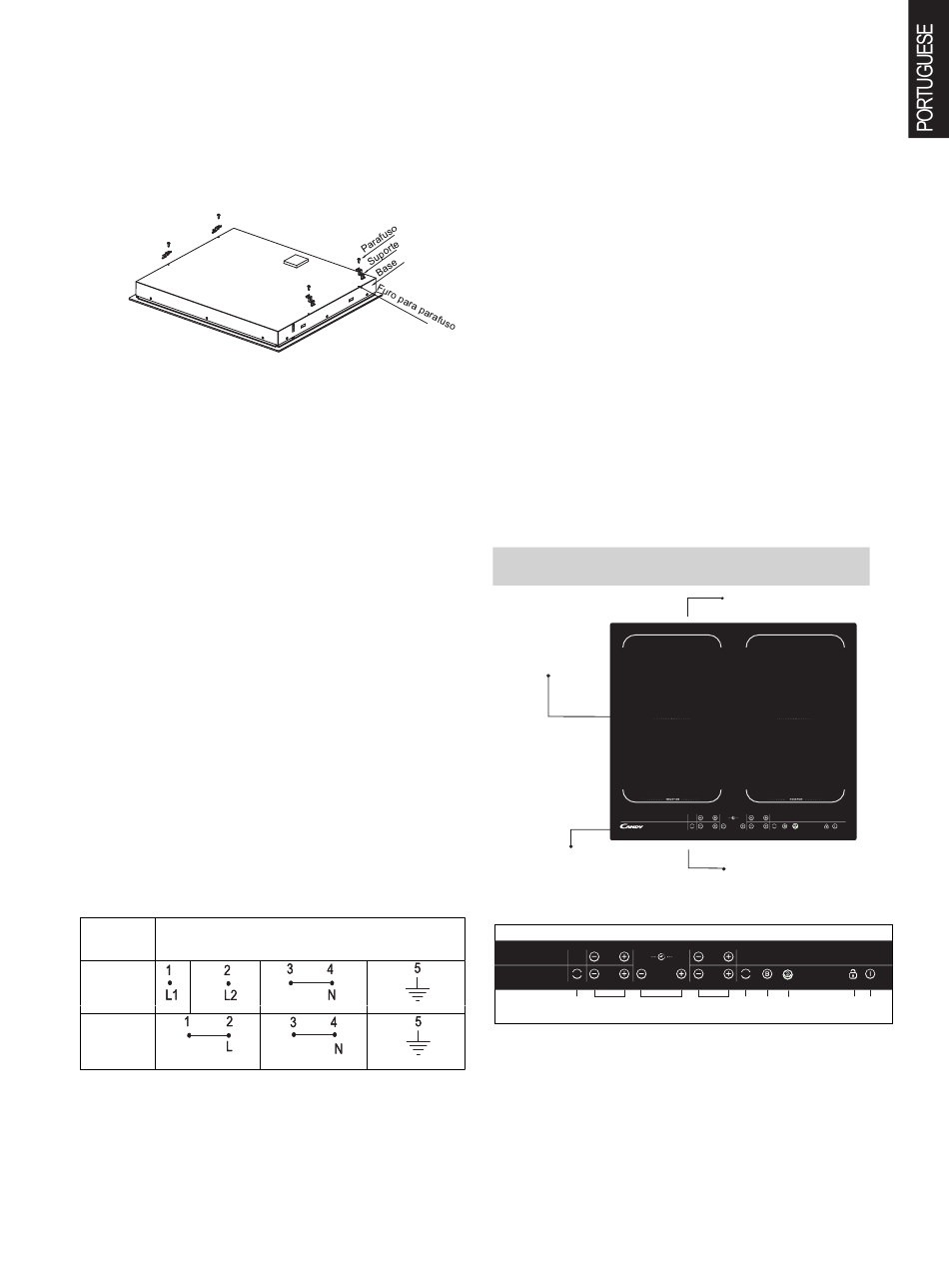

3. Após colocar a placa na posição de
montagem, fixe-a à banca com quatro
suportes (conforme figura). A seguir,
ajuste cada um dos suportes segundo a
espessura do tampo da banca.
Advertências
1) A placa de indução tem de ser instalada
por pessoal qualificado. Não faça a
instalação sozinho.
2) A placa de indução não pode ser
montada em frigoríficos, congeladores,
máquinas de lavar louça ou secadores de
roupa.
3) A placa de indução deve ser instalada de
modo a garantir a melhor irradiação de
calor possível.
4) A parede e a área por baixo da placa de
indução têm de ser resistentes ao calor.
5) Para evitar danos, a película de cola
entre a placa do fogão e a superfície de
fixação também tem de ser resistente ao
calor.
4. Ligações eléctricas
A ligação da placa do fogão à rede eléctrica
deverá ser feita por pessoal qualificado e
respeitando as normas em vigor. Os vários
modos de ligação da placa estão indicados
na figura 3.
Voltagem
e Ligação eléctrica
frequência
400V 2-N
50/60Hz
Preto Castanho
220-240V
50/60Hz
Preto e Castanho
Cinzento e Azul Amarelo/verde
Cinzento e Azul Amarelo/verde
Verifique se a instalação eléctrica da sua
casa é provida de uma ligação à terra eficaz
segundo as normas e disposições de lei. A
ligação à terra è obrigatória.
O fabricante declina toda e qualquer
responsabilidade por eventuais danos
provocados a pessoas ou coisas
decorrentes do não cumprimento desta
norma.
Se o aparelho for desprovido de ficha de
ligação à corrente eléctrica, aplique no cabo
uma ficha normalizada com capacidade para
aguentar a carga indicada na placa de
características do aparelho em questão.
Se desejar uma ligação à rede eléctrica fixa,
será necessário intercalar entre o aparelho e
a rede um dispositivo de corte omnipolar
com distância mínima entre os contactos de
3 mm.
Se o cabo eléctrico estiver danificado ou a
precisar de ser substituído, é necessário que
a operação seja
especializado.
O cabo não pode ser dobrado ou esmagado.
Descrição da placa de indução
Placa de
vidrocerâmica
Painel de controlo
Esquema do painel de controlo
6 1
1.
Regulação de potência
2. Timer
3.
Boost
4.
Botão de segurança
5.
ON/OFF
6.
Flexible Area activation
7 .Keep warm
149
feita por pessoal
Entrada de ar
Saída de ar
2 1 6 3
7
4 5
