Simulieren Von Ma - Fluke 772 Gebrauchsanweisung

Geben von mA
Den mA-Geben-Modus verwenden, um einen Strom an einen passiven
Stromkreis wie eine Stromschleife ohne Schleifenversorgung
auszugeben. Der Geben-Modus belastet die Batterie stärker als der
Simulationsmodus.
Zum Aufrufen des Geben-Modus für den 772 siehe Abbildung 4:
1. Messleitungen in die Buchsen -mA und +mA einstecken.
2.  drücken.

3. drücken, bis Source auf der Anzeige angezeigt wird.
Zum Aufrufen des mA-Geben-Modus für den 773 siehe Abbildung 8:
1. Messleitungen in die gewünschten Eingangsbuchsen einstecken.
2.  drücken.

3. drücken, bis Source auf der Anzeige angezeigt wird.

Simulieren von mA

Im Simulationsmodus simuliert das Messgerät einen Stromschleifen-
Messumformer. Zum Aufrufen des Simulationsmodus siehe Abbildung 9:
1. Messleitungen in die Eingangsbuchsen -mA und +mA einstecken.
2.  drücken.

3. drücken, bis Simulate auf der Anzeige angezeigt wird.

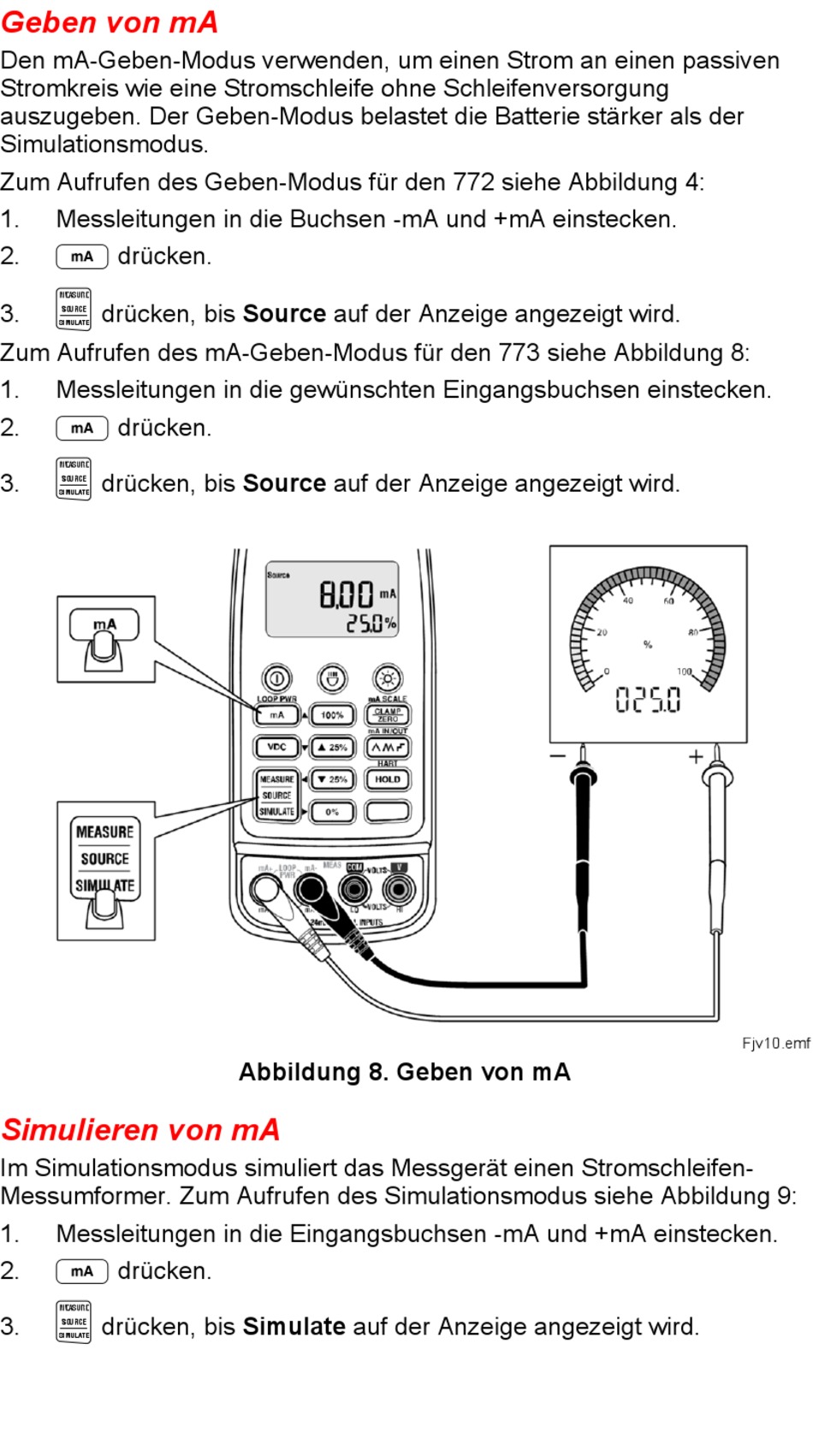

Abbildung 8. Geben von mA
Fjv10.emf
