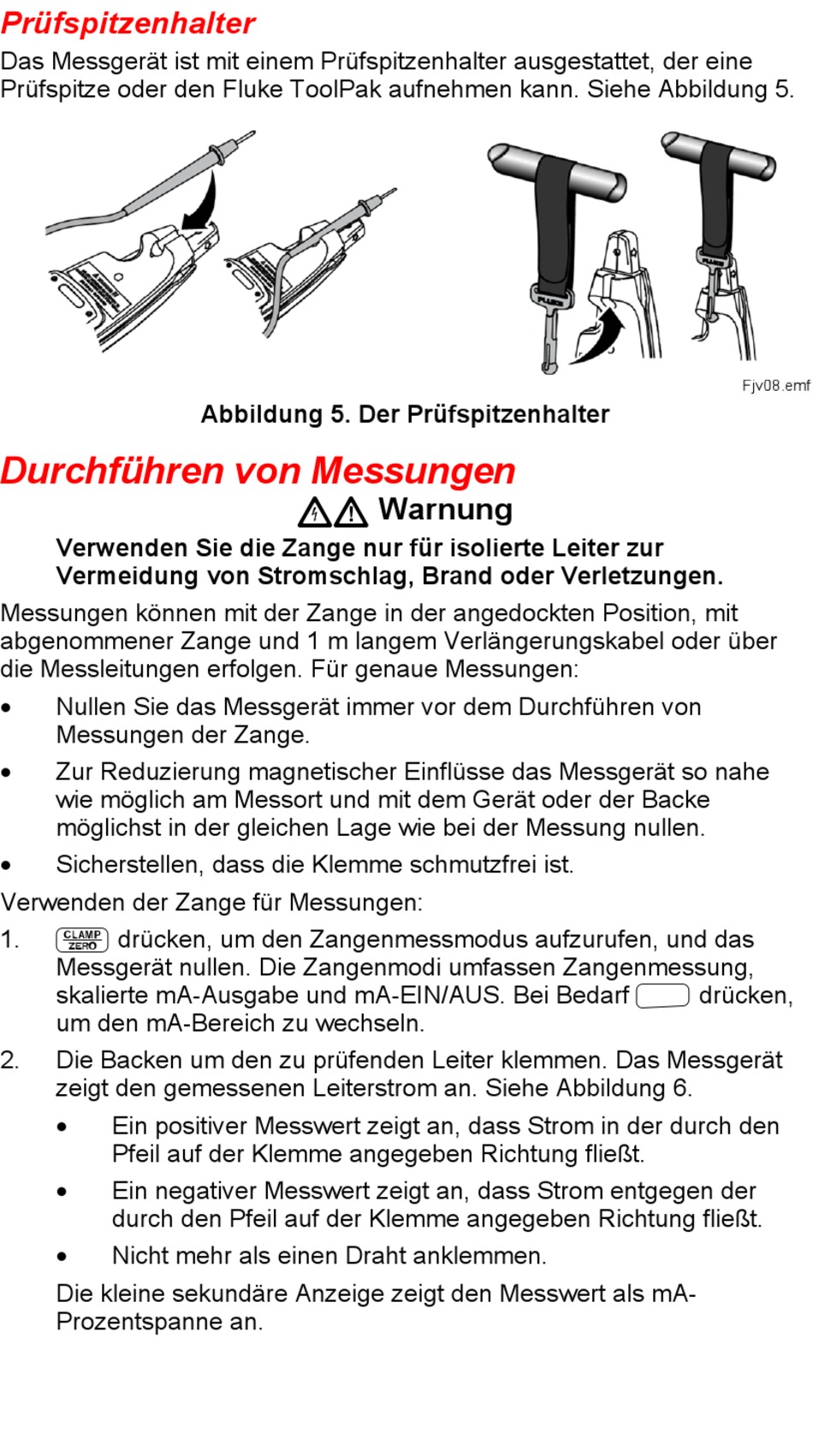

Prüfspitzenhalter
Das Messgerät ist mit einem Prüfspitzenhalter ausgestattet, der eine
Prüfspitze oder den Fluke ToolPak aufnehmen kann. Siehe Abbildung 5.
Durchführen von Messungen
Verwenden Sie die Zange nur für isolierte Leiter zur
Vermeidung von Stromschlag, Brand oder Verletzungen.
Messungen können mit der Zange in der angedockten Position, mit
abgenommener Zange und 1 m langem Verlängerungskabel oder über
die Messleitungen erfolgen. Für genaue Messungen:
•
Nullen Sie das Messgerät immer vor dem Durchführen von
Messungen der Zange.
•
Zur Reduzierung magnetischer Einflüsse das Messgerät so nahe
wie möglich am Messort und mit dem Gerät oder der Backe
möglichst in der gleichen Lage wie bei der Messung nullen.
•
Sicherstellen, dass die Klemme schmutzfrei ist.
Verwenden der Zange für Messungen:
1.  drücken, um den Zangenmessmodus aufzurufen, und das
Messgerät nullen. Die Zangenmodi umfassen Zangenmessung,
skalierte mA-Ausgabe und mA-EIN/AUS. Bei Bedarf  drücken,
um den mA-Bereich zu wechseln.
2. Die Backen um den zu prüfenden Leiter klemmen. Das Messgerät
zeigt den gemessenen Leiterstrom an. Siehe Abbildung 6.
•
Ein positiver Messwert zeigt an, dass Strom in der durch den
Pfeil auf der Klemme angegeben Richtung fließt.
•
Ein negativer Messwert zeigt an, dass Strom entgegen der
durch den Pfeil auf der Klemme angegeben Richtung fließt.
•
Nicht mehr als einen Draht anklemmen.
Die kleine sekundäre Anzeige zeigt den Messwert als mA-
Prozentspanne an.
Abbildung 5. Der Prüfspitzenhalter
XW Warnung
Fjv08.emf
