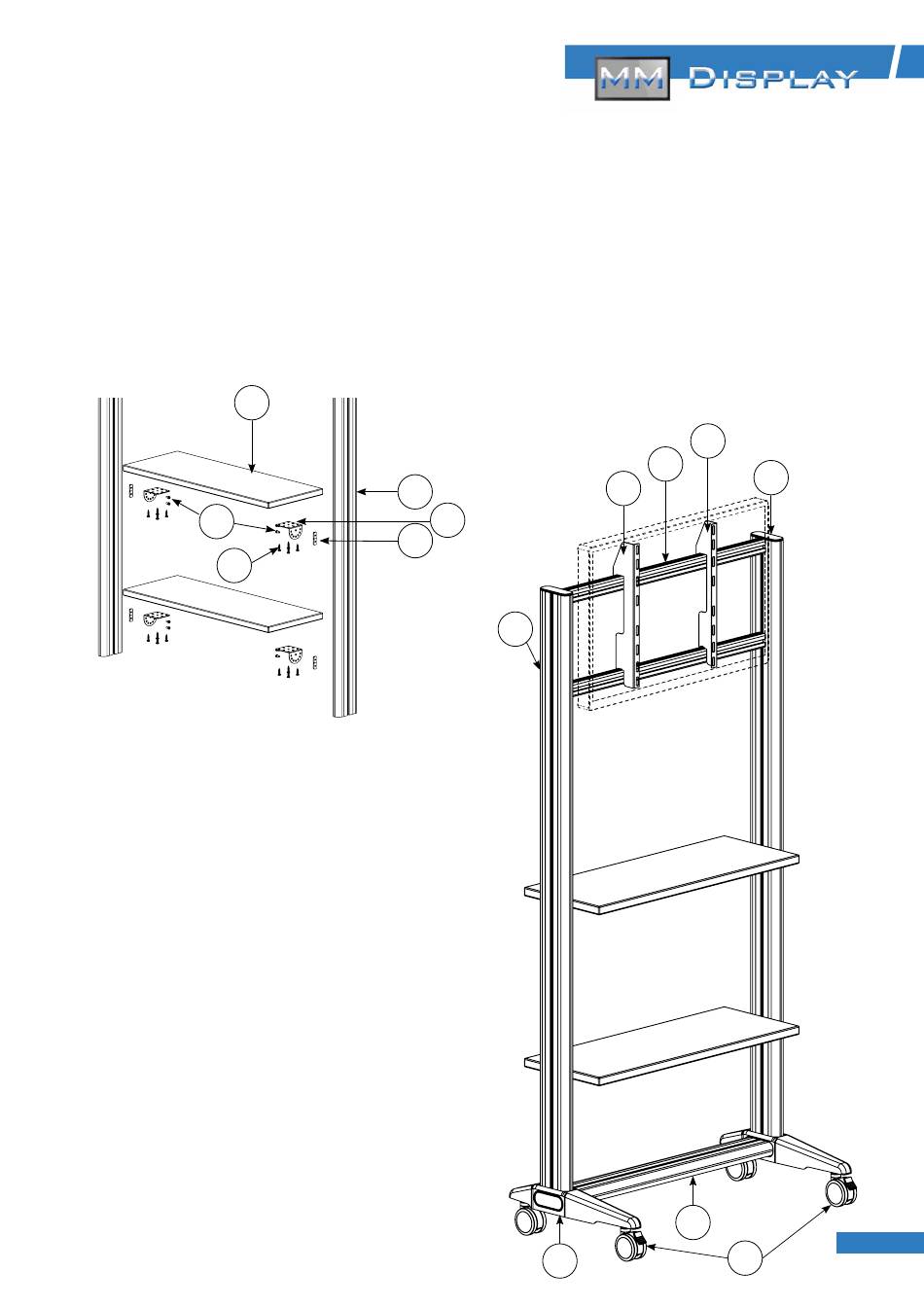

schritt 5:
Bevor Sie nun die Montagewinkel 3 mit den Spanplattenschrauben 19 auf die Dekorplatte schrauben, zeichnen
Sie sich die Löcher an und bohren diese mit einem 3mm Bohrer ca. 15 mm tief vor. Jetzt montieren Sie die beiden
Montagewinkel 3 mit den Spanplattenschrauben 19 mittig an die kurze Seite der Dekorplatte 9.
Nun stecken Sie die Zylinderschraube 16 durch die seitlichen Montagelöcher der Winkel und schrauben die
Gleitmutter 13 locker auf die Zylinderschraube.
Nehmen Sie die kompl. Dekorplatten-Baugruppe und stecken Sie diese mit den Gleitmuttern von oben gleich-
mäßig in die Nuten der Ständerprofile 5.
Lassen Sie die Dekorplatte gleichmäßig nach unten gleiten, bis Sie die gewünschte Bauhöhe erreicht hat.
Befestigen Sie diese durch festziehen der Zylinderschrauben.
achtung: Bei der Montage der Dekorplatten-Baugruppen darauf achten, dass die Gleitmuttern weit geöffnet
sind, damit diese beim Einschieben in das Rahmenprofil 5 keine Kratzer an der Beschichtung verursachen.
9
A2
6
8
A1
5
3
16
13
18
5
schritt 6:
Verbinden Sie nun das Rahmenprofil 6 mit dem Verbindungs-
profil 5. Danach hängen Sie den Monitor mit Winkeln in die
Rahmenprofile 6 ein und sichern diese mit einer Zylinder-
schraube 15 in die vorab eingeschobenen Gleitmuttern 12.
Drücken Sie die Abdeckkappen 8 auf das Profil 5.
achtung: Bei der Montage des Rahmenprofils 6 darauf ach-
ten, dass die Profilverbinder 14 weit geöffnet sind, damit diese
beim Einschieben in das Rahmenprofil 5 keine Kratzer an der
Beschichtung verursachen.
4
5
10
7
