Inhaltszusammenfassung für MM-DISPLAY MultiRack MR 2000

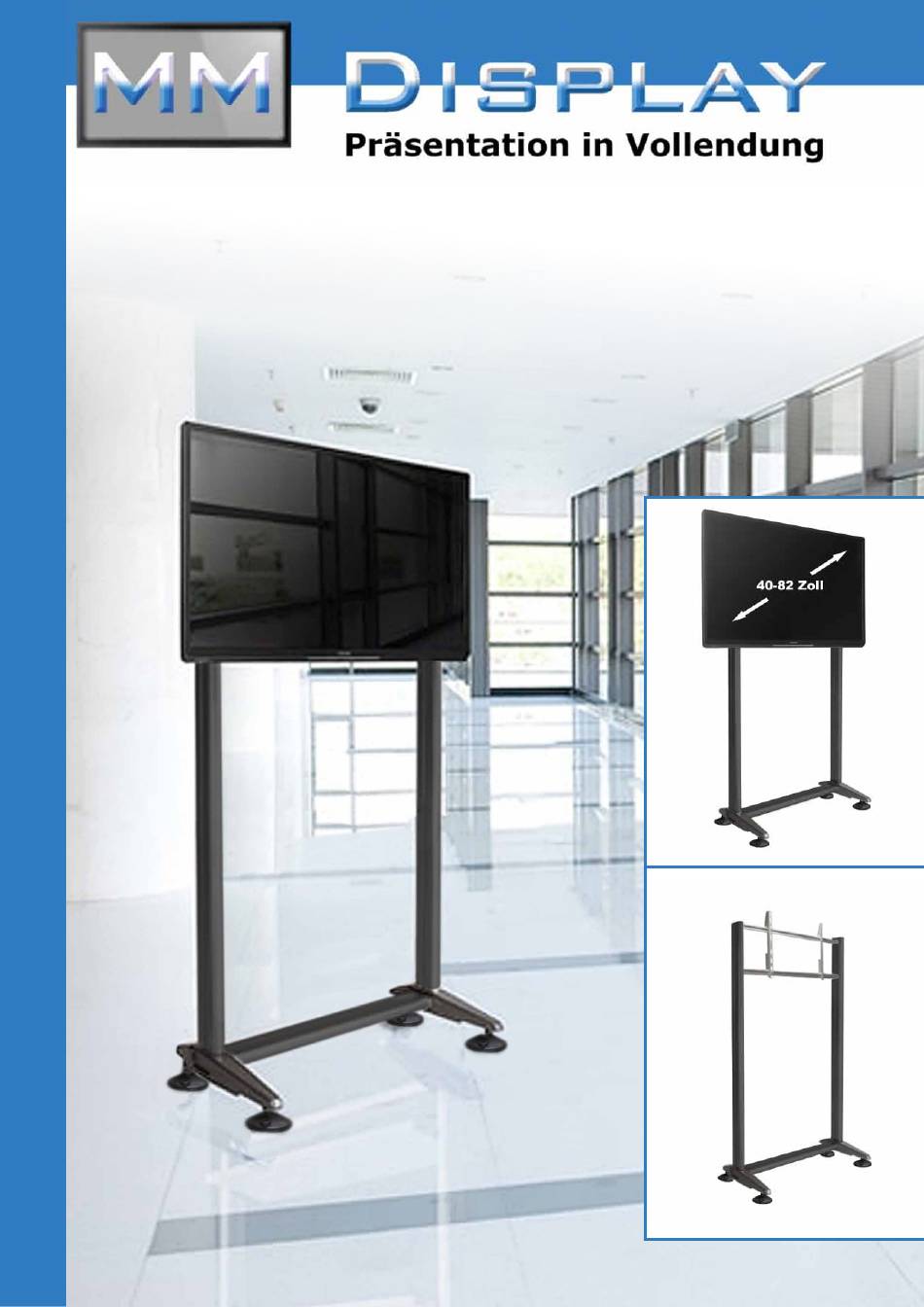

- Seite 1 MultiRack MR 2000 schwarz www.MM-display.de...
- Seite 2 Stand: 21.03.2016...
- Seite 3 pos-Nr. Menge artikelbezeichnung Monitorhaltewinkel schwarz - rechts Monitorhaltewinkel schwarz - links Ständerprofil PV 100-1 schwarz - L 995mm Ständerprofil PV 100-1 schwarz - L 2000mm Rahmenprofil PR 30 schwarz - L 1000mm Gerätefuß GF 100 Abdeckkappe für PV 100-1 Standfuß SF80 Sonder-U-Scheibe 20x6 Gleitmutter 25x13x4 - M5 Profilverbindung SV 1...
- Seite 4 schritt 1: Als erstes montieren Sie die Lenkrollen/Standfüße 8 an den Gerätefuß 6, anschließend befestigen Sie das Verbindungsprofil 3 mit der Linsenkopfschraube 14 und der U-Scheibe 9 an dem Gerätefuß. schritt 2: Befestigen Sie das Verbindungsprofil 4 mit der Zylinderschraube 12 am Gestellfuß. Zur einfachen Montage legen Sie das Untergestell um.
- Seite 5 schritt 3: Setzen Sie vorab die Gleitmutter 10 (Abb. A1/A2) jeweils in die schmale bzw. breite Seite des Rahmenprofils ein. Die TV-Anschlusskabel können Sie mittels beiliegendem Befestigungsset (Abb. B - Gleitmutter, Schraube und Kabelbinder) rückseitig an Rahmenprofil 4 montieren. Nachdem Sie das Untergestell montiert haben, setzen Sie den Profilverbinder 11 in die obere oder untere Öffnung des Rahmenprofils 5.
- Seite 6 schritt 5: Verbinden Sie nun das Rahmenprofil 5 mit dem Verbindungsprofil 4. Danach hängen Sie den Monitor mit Winkeln in die Rahmenprofile 5 ein und sichern diese mit einer Zylinderschraube 13 in die vorab eingescho- benen Gleitmuttern 10. Drücken Sie die Abdeckkappen 7 auf das Profil 4. achtung: Bei der Montage des Rahmenprofils 5 darauf achten, dass die Profilverbinder 11 weit geöffnet sind, damit diese beim Einschieben in das Rahmenprofil 4 keine Kratzer an der Beschichtung verursachen.
- Seite 8 Mit unseren Digital Signage Komplett lösungen gewinnen Sie an Präsenz, Auffälligkeit und Einprägsamkeit. Machen Sie mit weit sicht baren Präsentationen, Menschen auf Ihre Botschaft aufmerksam. Multimedia display GmbH Nordstraße 4 30900 Wedemark Telefon: (+49) 05130 5849830 Fax: (+49) 05130 584093 Email: info@mm-display.de www.MM-display.de...
