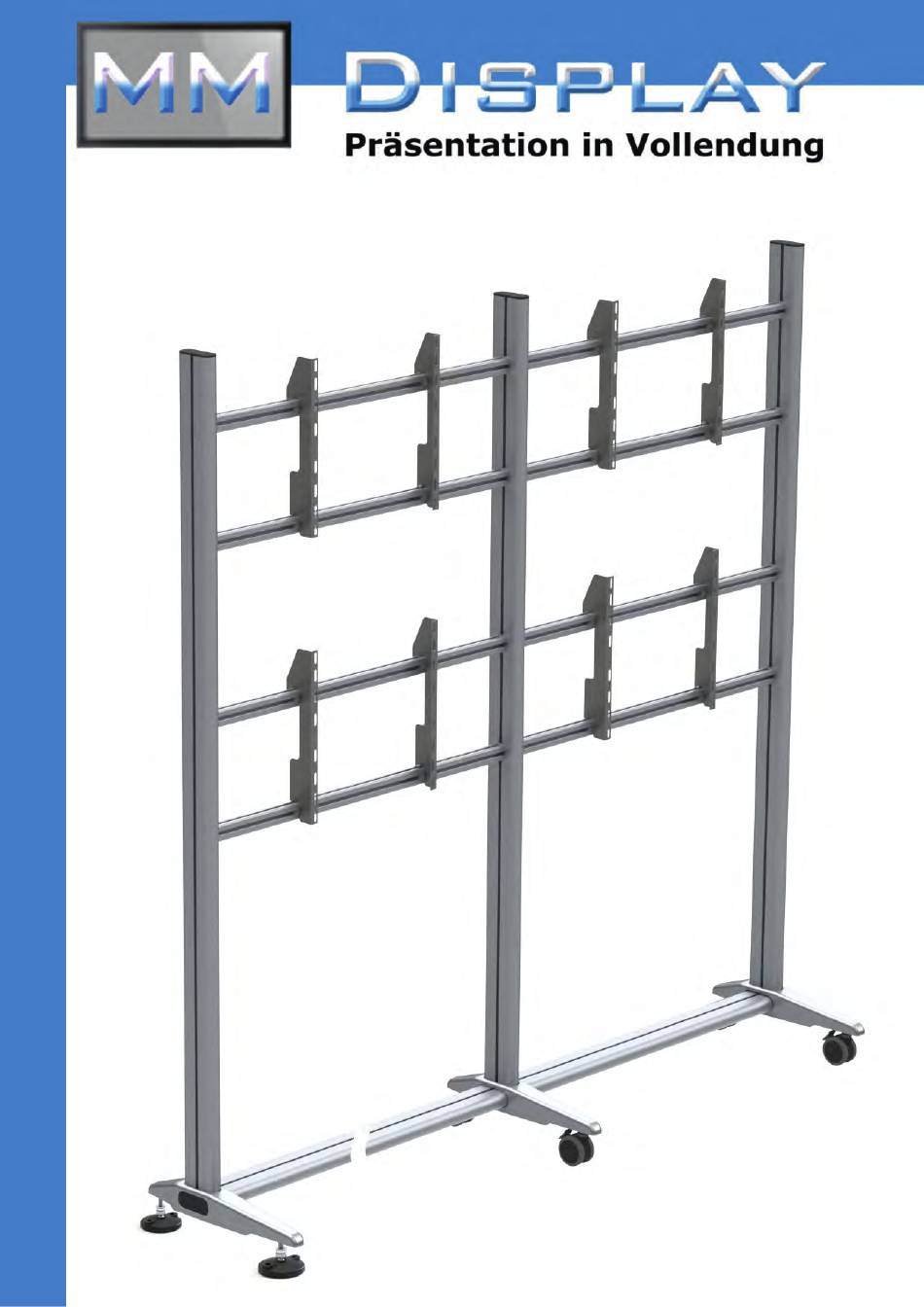

- Seite 1 VIDEO WALL MMVS446-55 für 2x2 Monitore Stand 31.07.2014...
- Seite 2 Pos-Nr. Artikelnummer Menge Artikelbezeichnung 608052 8171S Monitorhaltewinkel - rechts 608052 8172S Monitorhaltewinkel - links 127004 1001S Rahmenprofil PR 30 - L 1000 mm 128100 0995S Verbindungsprofil PV 100 - L 995 mm 128100 2000S Verbindungsprofil PV 100 - L 2000 mm 128100 1000 Abdeckkappe PV 100 608051 0121...
- Seite 3 Schritt 1: Als erstes montieren Sie die Lenkrollen/Standfüße 8 an den Gestellfuß 7, anschließend befestigen Sie das Verbindungsprofil 4 mit der Zylinderschraube 13 und der U-Scheibe 14 an dem Gestellfuß. Im Anschluss können Sie die Zylinderschraube mit einer Abdeckkappe 6 verbergen. Schritt 2: Befestigen Sie das Verbindungsprofil 5 mit der Zylinderschraube 13 am Gestellfuß.
- Seite 4 Schritt 3: Setzen Sie vorab die Gleitmutter 10 (Abb. A1/A2) jeweils in die schmale bzw. breite Seite des Rahmenprofils ein. Die TV-Anschlusskabel können Sie mittels beiliegendem Befestigungsset (Abb. B - Gleitmutter, Schraube und Kabelbinder) rückseitig an Rahmenprofil 5 montieren. Nachdem Sie das Untergestell montiert haben, setzen Sie den Profilverbinder 9 in die obere oder untere Öffnung des Rahmenprofils 3 und verbinden Sie nun das Rahmen- profil mit dem Verbindungsprofil 5.
- Seite 5 Schritt 5: Danach hängen Sie die Monitore mit Winkeln in die Rahmenprofilen 3 ein und sichern diese mit einer Zylinder- schraube 12 in die vorab eingeschobenen Gleitmuttern 10 aus Schritt 3. Beginnen Sie mit dem Aufhängen der Monitore unten links oder rechts. Der Abstand zwischen den Rahmenprofilen 3 ist von der Monitorhöhe abhängig.
- Seite 6 Mit unseren Digital Signage Komplett lösungen gewinnen Sie an Präsenz, Auffälligkeit und Einprägsamkeit. Machen Sie mit weit sicht baren Präsentationen, Menschen auf Ihre Botschaft aufmerksam. Multimedia Display GmbH Nordstraße 4 30900 Wedemark Telefon: (+49) 05130 5849830 Fax: (+49) 05130 584093 Email: info@mm-display.de WWW.MM-DISPLAY.DE...
