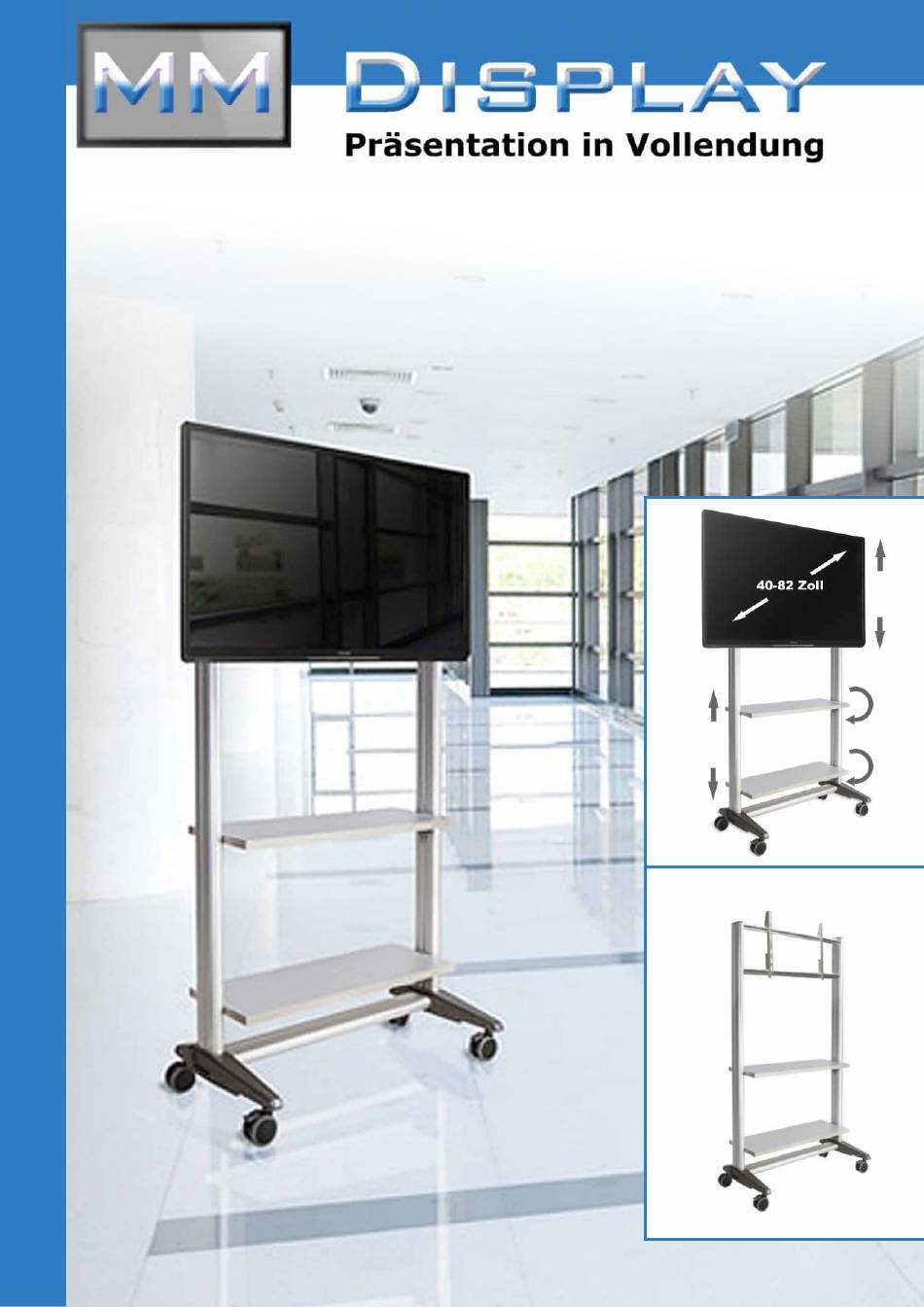

- Seite 1 MultiRack MR 1600 silber www.MM-display.de...
- Seite 2 pos-Nr. artikelnummer Menge artikelbezeichnung 44 2021 Monitorhaltewinkel silber - rechts 44 2023 Monitorhaltewinkel silber - links 209001 0187 2 [VE 2] Montagewinkel WL 70 208052 6000 Ständerprofil PV 100-1 silber - L 795mm 208052 6000 Ständerprofil PV 100-1 silber - L 1500mm 201068 6000 Rahmenprofil PR 30 silber - L 800mm 44 2073...
- Seite 3 schritt 1: Als erstes montieren Sie die Lenkrollen/Standfüße 10 an den Gerätefuß 7, anschließend befestigen Sie das Verbindungsprofil 4 mit der Linsenkopfschraube 17 und der U-Scheibe 11 an dem Gerätefuß. schritt 2: Befestigen Sie das Verbindungsprofil 5 mit der Zylinderschraube 18 am Gestellfuß. Zur einfachen Montage legen Sie das Untergestell um.
- Seite 4 schritt 3: Setzen Sie vorab die Gleitmutter 12 (Abb. A1/A2) jeweils in die schmale bzw. breite Seite des Rahmenprofils ein. Die TV-Anschlusskabel können Sie mittels beiliegendem Befestigungsset (Abb. B - Gleitmutter, Schraube und Kabelbinder) rückseitig an Rahmenprofil 5 montieren. Nachdem Sie das Untergestell montiert haben, setzen Sie den Profilverbinder 14 in die obere oder untere Öffnung des Rahmenprofils 6.
- Seite 5 schritt 5: Bevor Sie nun die Montagewinkel 3 mit den Spanplattenschrauben 19 auf die Dekorplatte schrauben, zeichnen Sie sich die Löcher an und bohren diese mit einem 3mm Bohrer ca. 15 mm tief vor. Jetzt montieren Sie die beiden Montagewinkel 3 mit den Spanplattenschrauben 19 mittig an die kurze Seite der Dekorplatte 9. Nun stecken Sie die Zylinderschraube 16 durch die seitlichen Montagelöcher der Winkel und schrauben die Gleitmutter 13 locker auf die Zylinderschraube.
- Seite 6 Mit unseren Digital Signage Komplett lösungen gewinnen Sie an Präsenz, Auffälligkeit und Einprägsamkeit. Machen Sie mit weit sicht baren Präsentationen, Menschen auf Ihre Botschaft aufmerksam. Multimedia display GmbH Nordstraße 4 30900 Wedemark Telefon: (+49) 05130 5849830 Fax: (+49) 05130 584093 Email: info@mm-display.de www.MM-display.de...
