schritt 3:

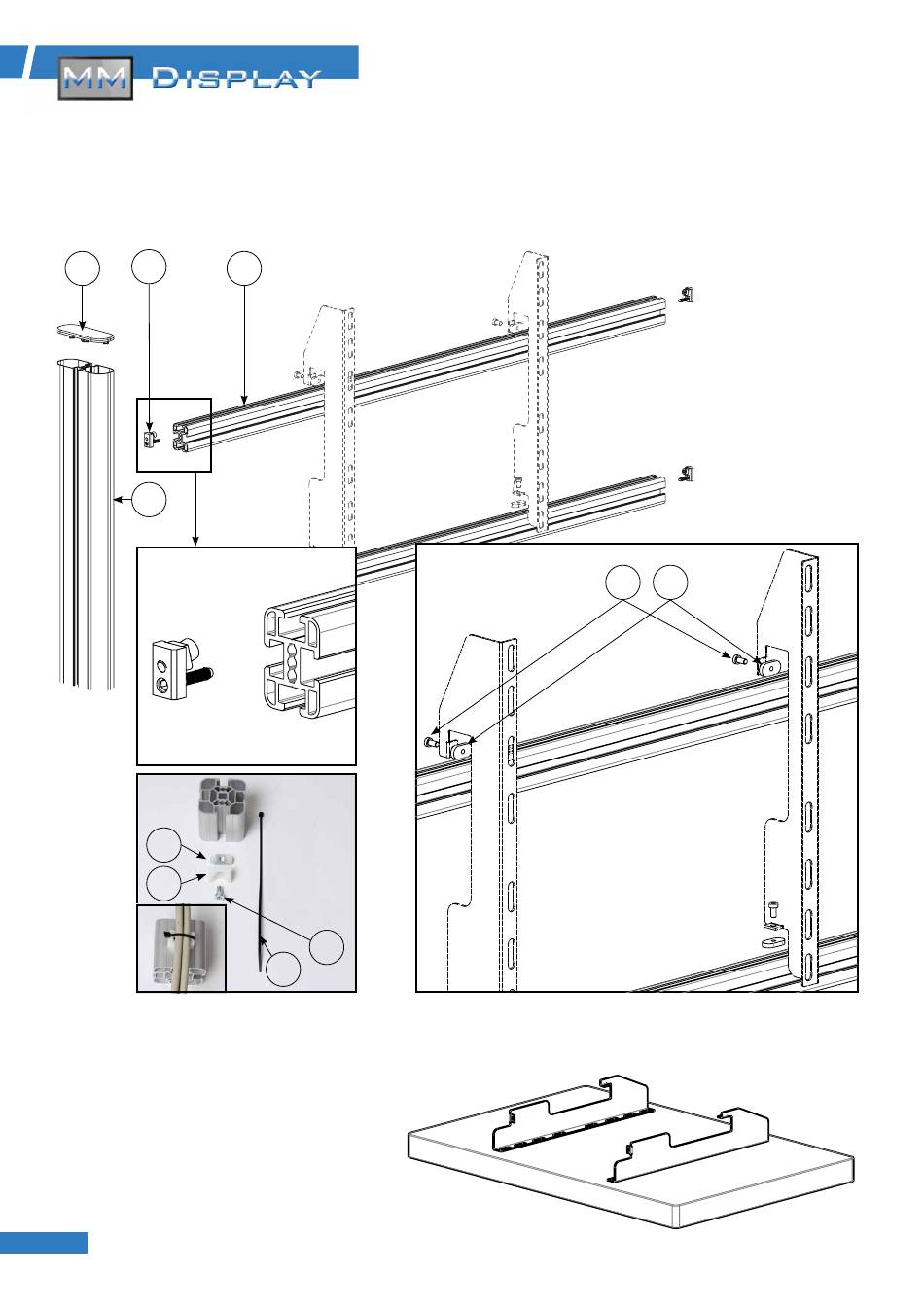

Setzen Sie vorab die Gleitmutter 12 (Abb. A1/A2) jeweils in die schmale bzw. breite Seite des Rahmenprofils ein.
Die TV-Anschlusskabel können Sie mittels beiliegendem Befestigungsset (Abb. B - Gleitmutter, Schraube und
Kabelbinder) rückseitig an Rahmenprofil 5 montieren. Nachdem Sie das Untergestell montiert haben, setzen Sie
den Profilverbinder 14 in die obere oder untere Öffnung des Rahmenprofils 6.
14
8
5
B
13
20
schritt 4:
Befestigen Sie die Monitorhaltewinkel (Abb. A1 und A2) auf der Rückseite des Monitors, indem Sie diese an
die vorgesehenen VESA Gewindebuchsen mit den passenden Schrauben z. B. M8 15 mm oder M8 20 mm
(nicht im Lieferumfang enthalten) auf gleicher Höhe befestigen.
4
a
6
16
21
a1
15
12
a2
