Verkabelungsschema - Musterring TOMEO Aufbauanweisung

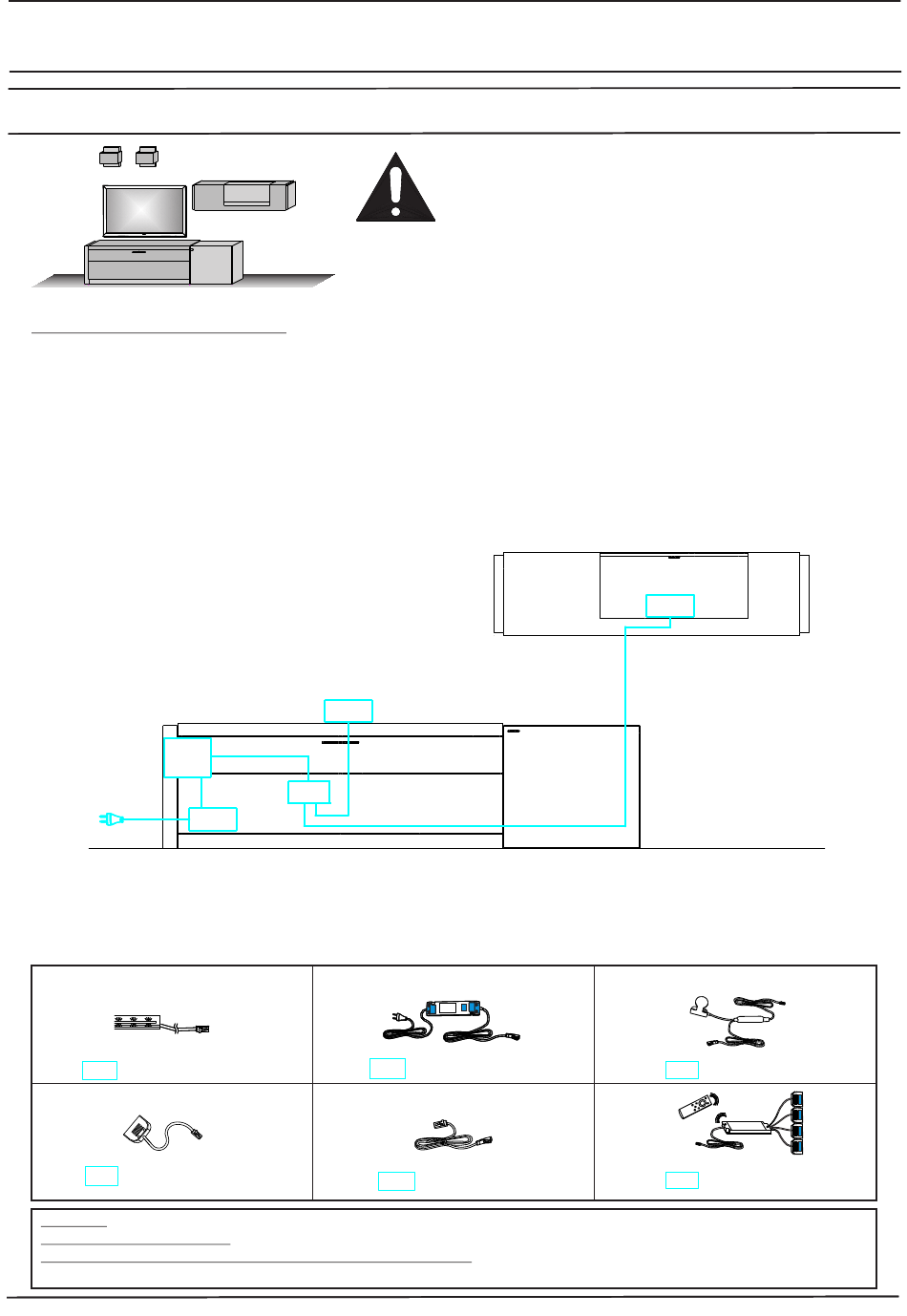

Verkabelungsschema Kombi 20
Standard-Verkabelungsschema
Vorschlagskombination 20
TSR
FSR
230Volt
LED LED LED-Stripe / Spot
6-Fach Stecker
6-F 6-F
Sonderfall
A: Stromzuleitung unter Putz: Trafo muss bauseits an 230V angeklemmt werden
B: Stromleitung unter Putz per Wandschalter bauseitig geschaltet: Trafo muss bauseits an 230 V angeklemmt werden.
Touch- oder Funkschalterkönnen entfallen
7
LED LED
6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F 6-F
TFO TFO
Beachten Sie, dass die angeschlossene Wattage der
Lampen nicht die Gesamtleistung des Vorschaltgeräts übersteigt!
Alle Elektroarbeiten dürfen nur von qualifizierten Personen
(Beachten Sie die landesspezifischen Vorschriften)
Trafo mit Zuleitung Trafo mit Zuleitung
TFO TFO TFO TFO
Verlängerungskabel
VLG VLG
ausgeführt werden.
LED LED
Touchschalter Touchschalter
TSR TSR TSR TSR
oder
Funkschalter
FSR FSR
(optional)
TOMEO
