03905
Comando piatto a due pulsanti basculanti con trasmettitore radiofrequenza 2.4
GHZ standard ZigBee Green Power senza batterie, alimentazione fornita dal gene-
ratore elettrodinamico incorporato, da completare con tasti dedicati Eikon 20506 o
20506.2, Arké 19506 o 19506.2 o Plana 14506 o 14506.2 - 2 moduli.
CARATTERISTICHE TECNICHE.
• Tensione nominale di alimentazione (Vn): non è necessario alcun tipo di alimentazione.
• Temperatura di funzionamento: -25 - +65 °C (per uso interno)
• Frequenza di trasmissione: 2,4 GHz standard 802.15.4 canali radio 11 ... 26
• Potenza RF trasmessa: < 100 mW (20dBm)
• Selezione canali radio: selezionabili dall'utente
• Identificazione del dispositivo: ID dispositivo singolo da 32 bit (programmazione di fabbrica)
• Sicurezza: AES128 (Modalità CBC) con codice sequenziale
• Installazione: a incasso o a parete. L'installazione a parete, grazie all'apposito supporto
(art. 21507 o 20507 o 19507 o 20607 o 14607), può essere effettuata su materiali quali, ad
esempio, legno, muratura, ecc.
• Portata: si veda il relativo paragrafo nel manuale installatore.
• Il formato dei telegrammi del comando 03905 è stato concepito per massimizzare la com-
patibilità con un'ampia gamma di dispositivi compresi quelli conformi allo standard ZigBee
Green Power, come ad esempio i sensori EasyAir di Philips, che possono essere integrati su
lampade di produttori professionali.
• I telegrammi radio sono protetti dalla crittografia AES-128 con chiave privata univoca.
• Il comando 03905 è compatibile con altri prodotti che riportano l'indicazione "Works
with EasyAir" e quindi può essere utilizzato in abbinamento a sensori radio EasyAir di
Philips (integrati in molti apparecchi professionali presenti sul mercato) come, ad esem-
pio, in applicazioni nelle quali una lampada o un gruppo di lampade devono reagire in
caso di movimento o in caso di variazioni di intensità della luce.
ATTENZIONE: Quando si preme il tasto, affinché il comando radio venga trasmesso, è
necessario udire un "click" meccanico.
I tasti 20506-19506-14506 o 20506.2-19506.2-14506.2, opportunamente agganciati al
comando piatto a due pulsanti basculanti, consentono di ottenere il punto luce via radio.
I tasti possono essere appositamente personalizzati con i simboli illustrati nei cataloghi
Vimar.
INTERFACCIA UTENTE.

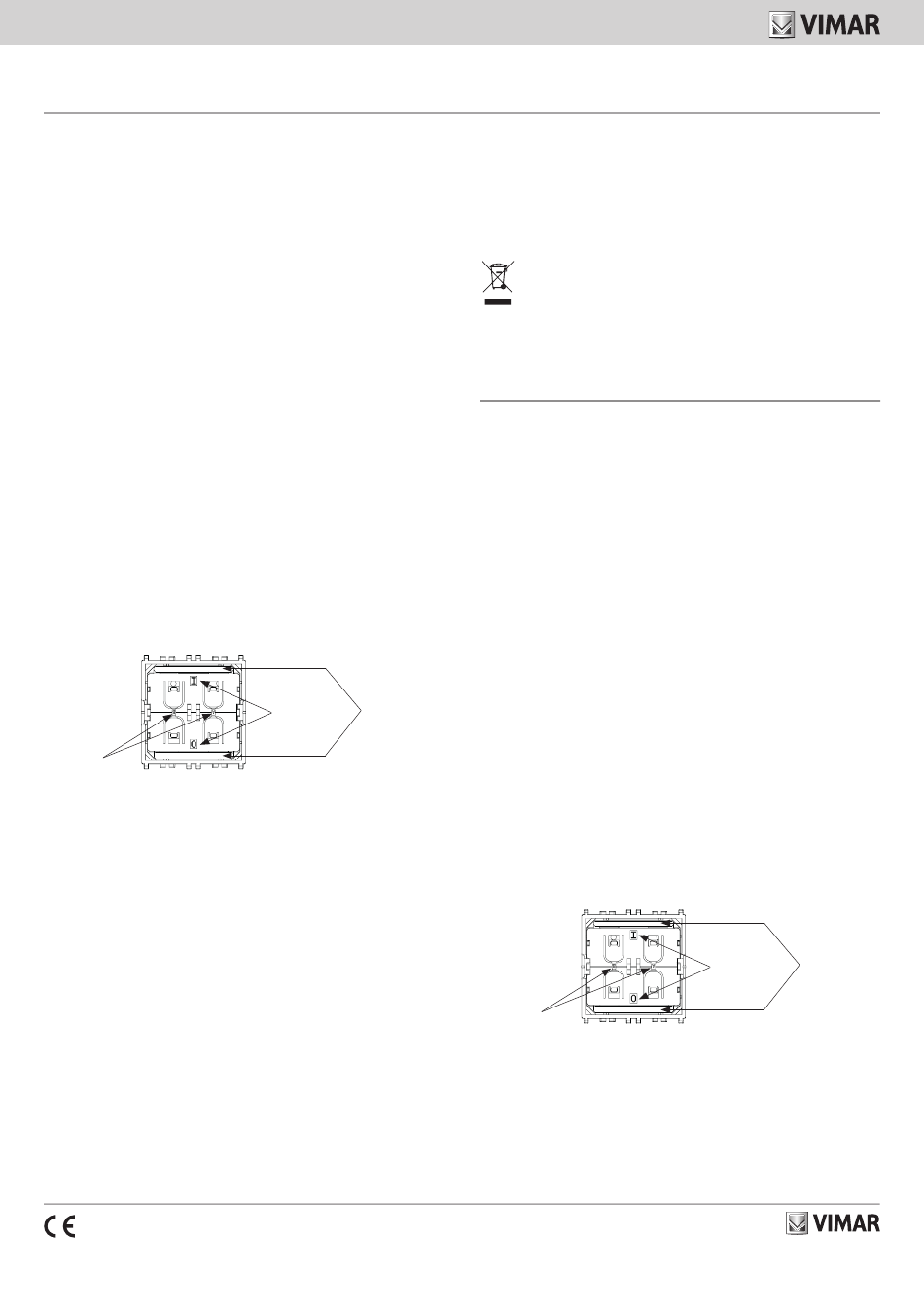

I dispositivi 03905 sono dotati di quattro contatti a pulsante. Essi sono raggruppati in due canali
(Canale A e Canale B) ognuno contenente due contatti a pulsante (Stato O e Stato I). Lo stato
di tutti e quattro i contatti a pulsante (premuti o meno) è trasmesso insieme a un'identificazione
univoca del dispositivo (ID dispositivo da 32 bit) ogni qualvolta la barra di attivazione viene
premuta o rilasciata.
CANALE
CONFIGURAZIONE DEL DISPOSITIVO.
Questa procedura consente al dispositivo di interagire con un ricevitore o di operare all'interno
di una rete specifica.
Per accedere alla configurazione selezionare un contatto a pulsante del dispositivo e, fatto
questo, effettuare la procedura che segue:
1. Premere e mantenere premuto il contatto a pulsante selezionato insieme alla barra di attiva-
zione per più di 7 secondi prima di rilasciarlo.
2. Premere rapidamente il contatto a pulsante selezionato insieme alla barra di attivazione
(mantenere premuto per meno di 2 secondi).
3. Premere e mantenere premuto nuovamente il contatto a pulsante selezionato insieme alla
barra di attivazione per più di 7 secondi prima di rilasciarlo.
Quando il dispositivo rileva questa sequenza, esso passa alla modalità di configurazione e
trasmetterà un apposito telegramma sul suo canale radio.
Se il ricevitore è sintonizzato sullo stesso canale radio invia una segnalazione di conferma (ad
esempio una spia di stato lampeggiante, azionamento di un carico collegato, movimento di un
motore, ecc.); la tipologia di segnalazione dipende dalla tipologia del ricevitore per cui si consulti
la relativa documentazione.
Se il ricevitore non fornisce alcuna segnlazione di conferma significa che il canale radio dell'art.
03905 è un altro.
Per modificare il canale radio del dispositivo premere brevemente (per meno di 2 s) il pulsante
selezionato insieme alla barra di attivazione; il dispositivo passerà al canale radio predefinito
(canale 11) anche nel caso fosse già sintonizzato su tale canale.
Il canale radio può ora essere incrementato continuando a premere brevemente (per meno di 2
s) il pulsante selezionato insieme alla barra di attivazione; ogni volta che verrà premuto il pulsan-
te, il canale radio incrementerà. Se è stato raggiunto il canale 26 il canale successivo sarà l'11.
Quando il canale radio dell'art. 03905 coincide con il canale radio del ricevitore quest'ultimo
invia la segnalazione di conferma e la configurazione è conclusa.
Per salvare il canale radio attuale e tornare alla modalità di funzionamento normale premere
brevemente (per meno di 2 s) un altro pulsante insieme alla barra di attivazione.
Per tutti per i dettagli si veda il manuale installatore scaricabile dal sito www.vimar.com.
49401108A0 04 1802
BARRA DI
STATO
ATTIVAZIONE
REGOLE DI INSTALLAZIONE.
L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni
regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
CONFORMITÀ NORMATIVA.
Direttiva RED.
Norme EN 60950-1, EN 301-489-3, EN 300 328, EN 61000-3-2, EN 61000-3-3, EN 62479.
Vimar SpA dichiara che l'apparecchiatura radio è conforme alla direttiva 2014/53/UE. Il testo
completo della dichiarazione di conformità UE è disponibile nella scheda di prodotto al seguente
indirizzo Internet: www.vimar.com.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il
prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente
dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta dif-
ferenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile con-
segnare gratuitamente l'apparecchiatura che si desidera smaltire al distributore, al momento dell'ac-
quisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con
superficie di vendita di almeno 400 m
di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta
differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo
smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambien-
te e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
Two-rocker-buttons flat device with 2.4 GHz ZigBee Green Power standard radio-
frequency transmitter, no battery, powered by built-in electrodynamic generator, to
complete with Eikon 20506 or 20506.2, Arké 19506 or 19506.2 or Plana 14506 or
14506.2 buttons - 2 modules.
TECHNICAL CHARACTERISTICS.
• Rated supply voltage (Vn): no kind of power supply is needed.
• Operating temperature: -25 - +65 °C (for indoor use)
• Transmission frequency: 2.4 GHz standard 802.15.4 radio channels 11 ... 26
• RF transmission power: < 100 mW (20dBm)
• Radio Channel Selection: User-selectable (Commissioning)
• Device Identification: Individual 32 Bit Device ID (factory programmed)
• Security: AES128 (CBC Mode) with Sequence Code
• Installation: flush or surface mounting. Surface mounting installation, thanks to the special
mounting frame (art. 21507 or 20507 or 19507 or 20607 or 14607), can be on materials such
as, for instance, wood, masonry, etc.
• The format of the telegrams for command 03905 has been designed to maximize compatibili-
ty with a wide range of devices, including those conforming to ZigBee Green Power standard
such as Philips EasyAir sensors, for example, which can be integrated into professional grade
lamps.
• The radio telegrams are protected with AES-128 security based on a device-unique private key.
• This green power device 03905 is compatible with other products bearing the indication
"Works with EasyAir" which means that it can be used in combination with Philips
ZigBee EasyAirradio sensors (built into many professional appliances available on the
market), for example in applications where a lamp or a group of lamps must react in the
event of movement, or respond to changes in ambient brightness.
IMPORTANT: When the button is pressed, for the radio control to be transmitted, you
must hear a mechanical "click".
The buttons 20506-19506-14506 or 20506.2-19506.2-14506.2, suitably hooked onto the flat
control with two rocker push buttons, permits obtaining the lighting point.
The buttons can be specially customized with the symbols shown in the Vimar catalogs.
USER INTERFACE.
03905 devices provide four push button contacts. They are grouped into two channels (Channel
A and Channel B) each containing two push button contacts (State O and State I). The state
of all four push button contacts (pressed or not pressed) is transmitted together with a unique
device identification (32 Bit device ID) whenever the energy bar is pushed or released.
CHANNEL
DEVICE CONFIGURATION.
This procedure allows the device to interact with a receiver or to operate within a specific
network.
To enter the configuration, select a push button contact of the device and, having done that,
perform the following steps:
1. Press and hold the selected push button contact together with the energy bar for more than
7 seconds before releasing it.
2. Quickly press the selected push button contact together with the energy bar (hold for less
than 2 seconds).
3. Press and hold the selected push button contact together with the energy bar again for more
than 7 seconds before releasing it.
è inoltre possibile consegnare gratuitamente, senza obbligo
2
ENERGY BAR
STATUS
