Das Erdreich ist zu verfestigen und einzuebnen.
Das Fundament waagerecht in die Grube stellen; dies mit einer
Wasserwaage kontrollieren. Kleine Abweichungen von der Waagerechte
können noch während der Verdichtung der Grube korrigiert werden.
Die Ladesäule ohne die 2 gebogenen Abdeckungselemente aus Stahl auf
das Fundament stellen und mit den mitgelieferten Schrauben und Muttern
montieren (Muttern an der Oberseite).
Die an der Frontseite der Ladesäule transparenten Abdeckungen noch
eingebaut lassen.
Die Anschlussseite der Ladesäule (das ist die Sicht-/Frontseite) beachten.
Die Grube mit ungefähr 20 cm Erdreich/Sand verdichten.
Die rückwärtige Abdeckung mit den mitgelieferten Muttern montieren.

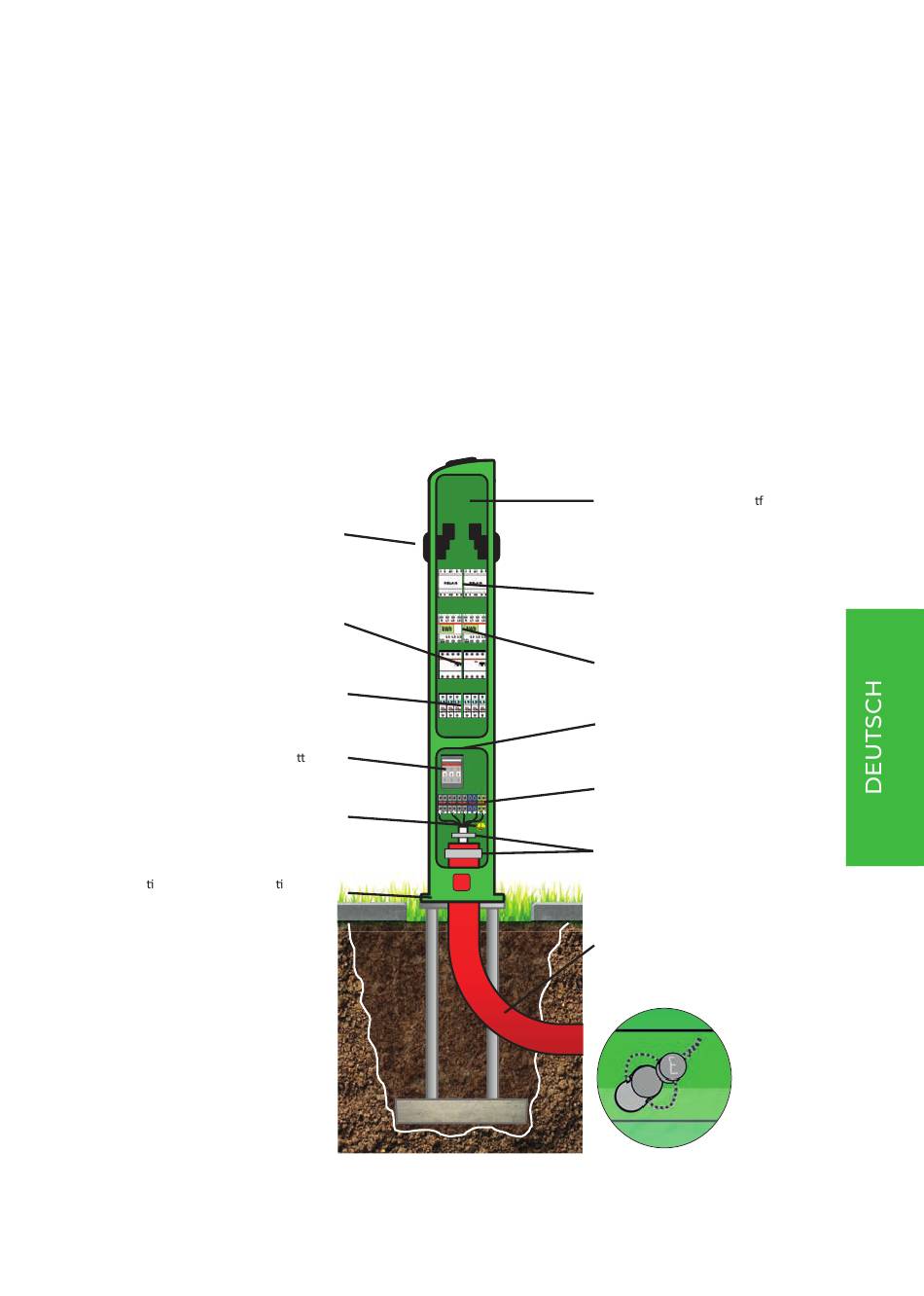

Siehe nachstehende Zeichnung; Z. 1.1
Z. 1.1
Steckdose type 2
NH-Sicherungslas renner
Zentraler Erdungspunkt
4 Befes gungslöcher zur Befes gung der
Ladesäule am Fundament
FI-Schalter
Sicherungen
Transparente Kunststoffabdeckung
Nur durch Ecotap B.V. zu en ernen
oder durch autorisierte Personen
Magnetschalter
Netzwerkzähler
Transparenter Kunststoffabdeckung
Abschließbar mit Siegelverschluss*
35mm2 Klemmen
Zugentlastung für das Mantelrohr und Stromversorgungskabel
Robustes Mantelrohr 40mm²
*
