a. Bei der Gerätevariante SPIDER-SL-40-06T1O6O699SZ9HHHH ist die Reduzierung der
maximal zulässigen Umgebungslufttemperatur auf 50 °C notwendig.
1.3
Geräteansicht
1.3.1
Vorderansicht
1
2
3
11 11
4
10
10
9
5
8
6
7
SPIDER-SL-20-08T1...

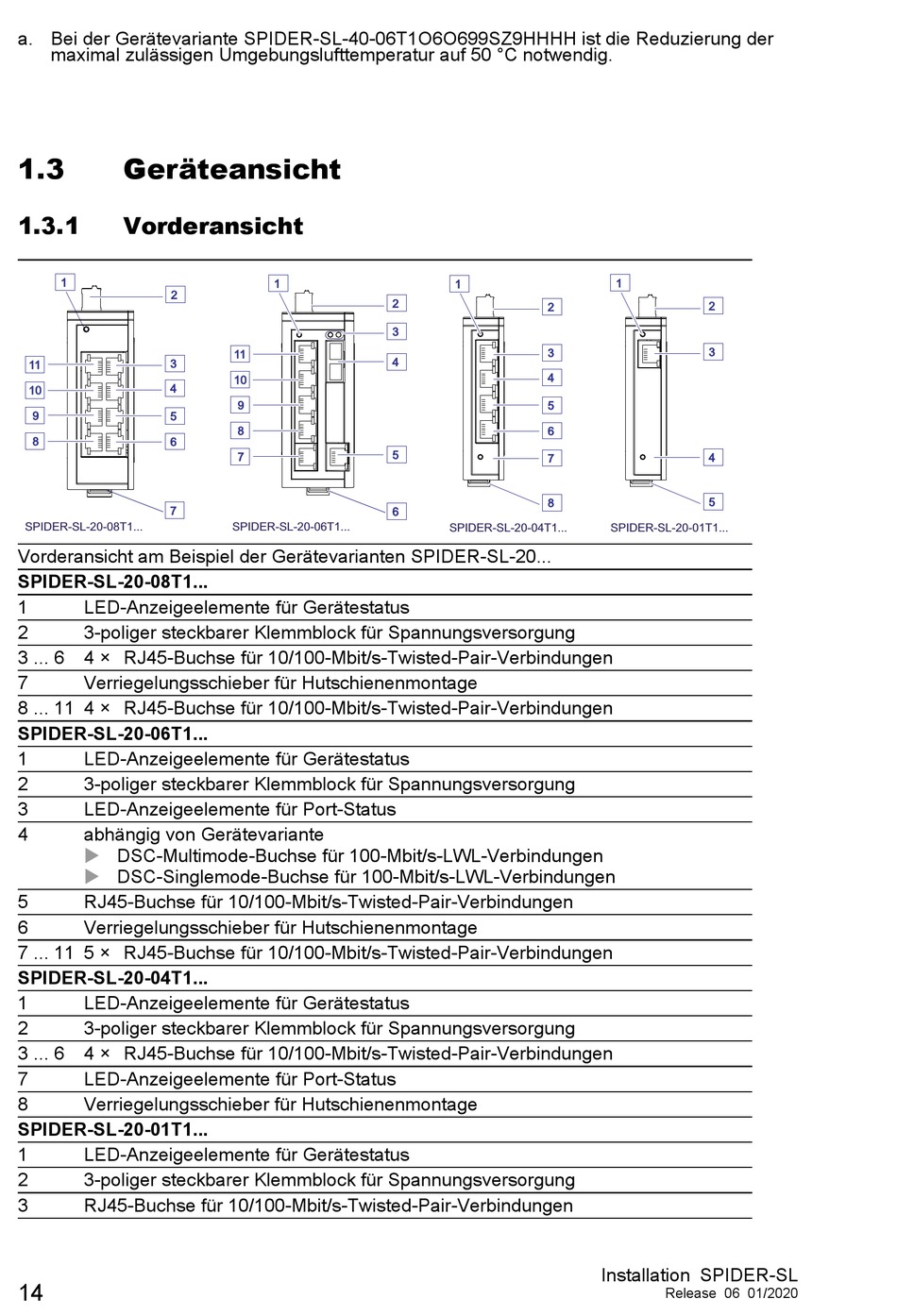

Vorderansicht am Beispiel der Gerätevarianten SPIDER-SL-20...
SPIDER-SL-20-08T1...
1
LED-Anzeigeelemente für Gerätestatus
2
3-poliger steckbarer Klemmblock für Spannungsversorgung
3 ... 6 4 × RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbindungen
7
Verriegelungsschieber für Hutschienenmontage
8 ... 11 4 × RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbindungen
SPIDER-SL-20-06T1...
1
LED-Anzeigeelemente für Gerätestatus
2
3-poliger steckbarer Klemmblock für Spannungsversorgung
3
LED-Anzeigeelemente für Port-Status
4
abhängig von Gerätevariante
DSC-Multimode-Buchse für 100-Mbit/s-LWL-Verbindungen
DSC-Singlemode-Buchse für 100-Mbit/s-LWL-Verbindungen
5
RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbindungen
6
Verriegelungsschieber für Hutschienenmontage
7 ... 11 5 × RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbindungen
SPIDER-SL-20-04T1...
1
LED-Anzeigeelemente für Gerätestatus
2
3-poliger steckbarer Klemmblock für Spannungsversorgung
3 ... 6 4 × RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbindungen
7
LED-Anzeigeelemente für Port-Status
8
Verriegelungsschieber für Hutschienenmontage
SPIDER-SL-20-01T1...
1
LED-Anzeigeelemente für Gerätestatus
2
3-poliger steckbarer Klemmblock für Spannungsversorgung
3
RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbindungen
14
1
2
3
11 11
4
10
10
9
8
5
7
6
SPIDER-SL-20-06T1...
1
2
3
4
5
6
7
8
SPIDER-SL-20-04T1...
SPIDER-SL-20-01T1...
Installation SPIDER-SL
1
2 2
3
4
5
