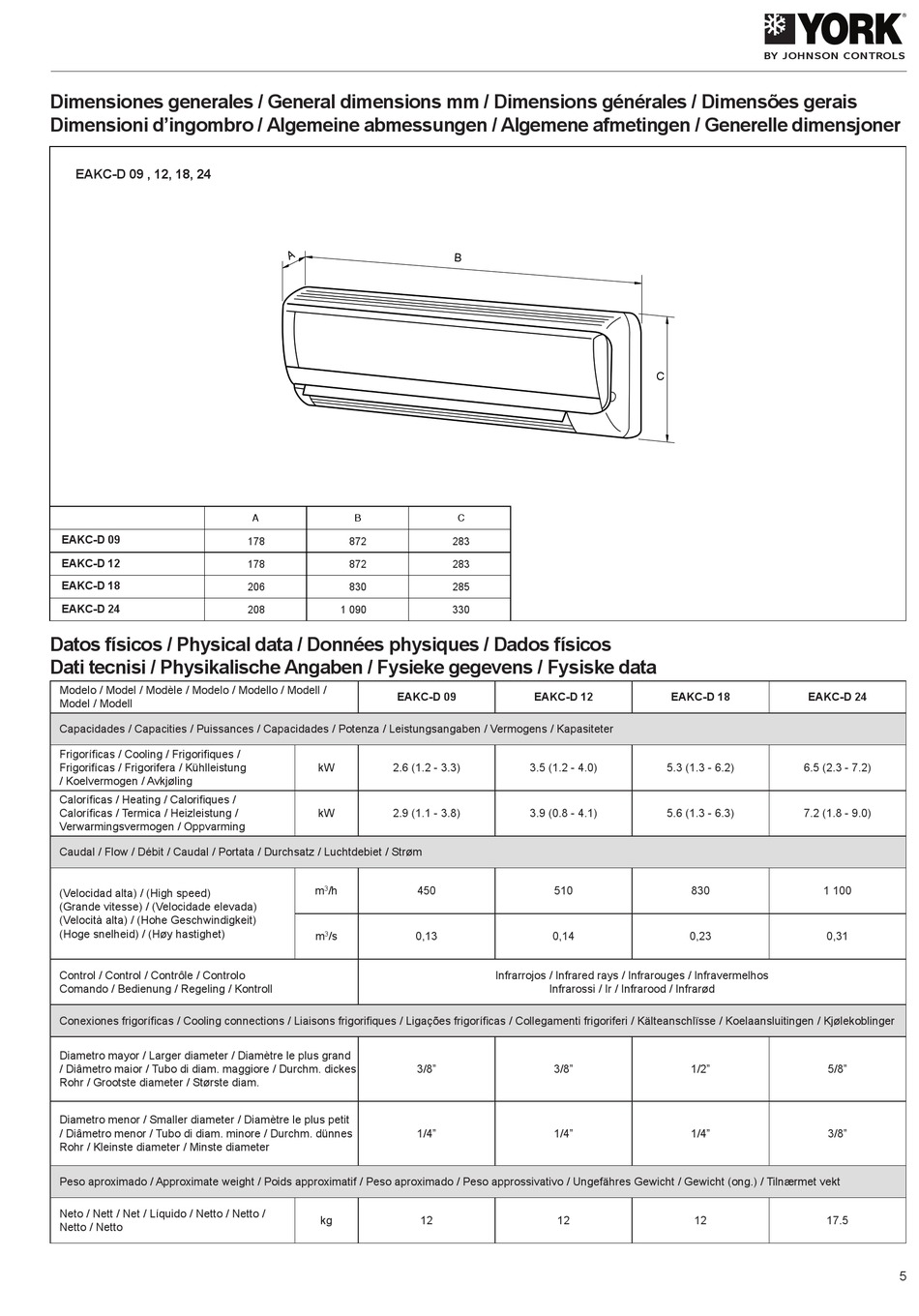

Dimensiones generales / General dimensions mm / Dimensions générales / Dimensões gerais
Dimensioni d'ingombro / Algemeine abmessungen / Algemene afmetingen / Generelle dimensjoner
EAKC-D 09 , 12, 18, 24
EAKC-D 09
EAKC-D 12
EAKC-D 18
EAKC-D 24
Datos físicos / Physical data / Données physiques / Dados físicos
Dati tecnisi / Physikalische Angaben / Fysieke gegevens / Fysiske data
Modelo / Model / Modèle / Modelo / Modello / Modell /
Model / Modell
Capacidades / Capacities / Puissances / Capacidades / Potenza / Leistungsangaben / Vermogens / Kapasiteter
Frigoríficas / Cooling / Frigorifiques /
Frigorifícas / Frigorifera / Kühlleistung
/ Koelvermogen / Avkjøling
Caloríficas / Heating / Calorifiques /
Caloríficas / Termica / Heizleistung /
Verwarmingsvermogen / Oppvarming
Caudal / Flow / Débit / Caudal / Portata / Durchsatz / Luchtdebiet / Strøm
(Velocidad alta) / (High speed)
(Grande vitesse) / (Velocidade elevada)
(Velocità alta) / (Hohe Geschwindigkeit)
(Hoge snelheid) / (Høy hastighet)
Control / Control / Contrôle / Controlo
Comando / Bedienung / Regeling / Kontroll
Conexiones frigoríficas / Cooling connections / Liaisons frigorifiques / Ligações frigoríficas / Collegamenti frigoriferi / Kälteanschlïsse / Koelaansluitingen / Kjølekoblinger
Diametro mayor / Larger diameter / Diamètre le plus grand
/ Diâmetro maior / Tubo di diam. maggiore / Durchm. dickes
Rohr / Grootste diameter / Største diam.
Diametro menor / Smaller diameter / Diamètre le plus petit
/ Diâmetro menor / Tubo di diam. minore / Durchm. dünnes
Rohr / Kleinste diameter / Minste diameter
Peso aproximado / Approximate weight / Poids approximatif / Peso aproximado / Peso approssivativo / Ungefähres Gewicht / Gewicht (ong.) / Tilnærmet vekt
Neto / Nett / Net / Líquido / Netto / Netto /
Netto / Netto
A B
178 872
178 872
206 830
208 1 090
EAKC-D 09
kW 2.6 (1.2 - 3.3)
kW 2.9 (1.1 - 3.8)
m /h 450
3
m /s 0,13
3
3/8"
1/4"
kg 12
C
283
283
285
330
EAKC-D 12
3.5 (1.2 - 4.0)
3.9 (0.8 - 4.1)
510
0,14
Infrarrojos / Infrared rays / Infrarouges / Infravermelhos
Infrarossi / Ir / Infrarood / Infrarød
3/8"
1/4"
12
by johnson controls
C
EAKC-D 18 EAKC-D 24
5.3 (1.3 - 6.2) 6.5 (2.3 - 7.2)
5.6 (1.3 - 6.3) 7.2 (1.8 - 9.0)
830 1 100
0,23 0,31
1/2" 5/8"
1/4" 3/8"
12 17.5
5
