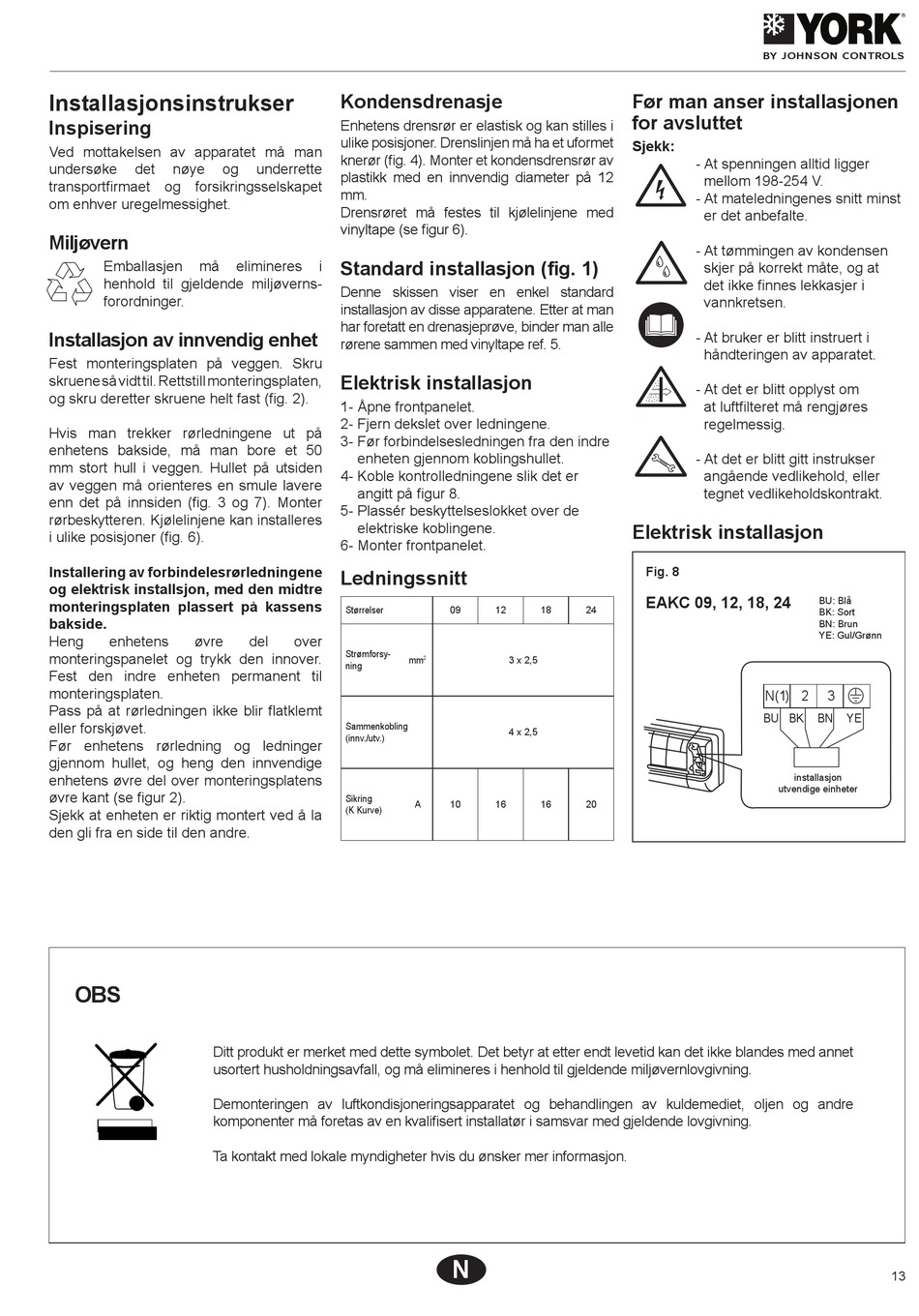

Installasjonsinstrukser
Inspisering
Ved mottakelsen av apparatet må man
undersøke det nøye
transportfirmaet og forsikringsselskapet
om enhver uregelmessighet.
Miljøvern
Emballasjen må
henhold til gjeldende miljøverns-
forordninger.
Installasjon av innvendig enhet
Fest monteringsplaten på veggen. Skru
skruene så vidt til. Rettstill monteringsplaten,
og skru deretter skruene helt fast (fig. 2).
Hvis man trekker rørledningene ut på
enhetens bakside, må man bore et 50
mm stort hull i veggen. Hullet på utsiden
av veggen må orienteres en smule lavere
enn det på innsiden (fig. 3 og 7). Monter
rørbeskytteren. Kjølelinjene kan installeres
i ulike posisjoner (fig. 6).
Installering av forbindelesrørledningene
og elektrisk installsjon, med den midtre
monteringsplaten plassert på kassens
bakside.
Heng enhetens øvre
monteringspanelet og trykk den innover.
Fest den indre enheten permanent til
monteringsplaten.
Pass på at rørledningen ikke blir flatklemt
eller forskjøvet.
Før enhetens rørledning og ledninger
gjennom hullet, og heng den innvendige
enhetens øvre del over monteringsplatens
øvre kant (se figur 2).
Sjekk at enheten er riktig montert ved å la
den gli fra en side til den andre.
OBS
Ditt produkt er merket med dette symbolet. Det betyr at etter endt levetid kan det ikke blandes med annet
usortert husholdningsavfall, og må elimineres i henhold til gjeldende miljøvernlovgivning.
Demonteringen av luftkondisjoneringsapparatet og behandlingen av kuldemediet, oljen og andre
komponenter må foretas av en kvalifisert installatør i samsvar med gjeldende lovgivning.
Ta kontakt med lokale myndigheter hvis du ønsker mer informasjon.
Kondensdrenasje
Enhetens drensrør er elastisk og kan stilles i
ulike posisjoner. Drenslinjen må ha et uformet
knerør (fig. 4). Monter et kondensdrensrør av
og underrette
plastikk med en innvendig diameter på 12
mm.
Drensrøret må festes til kjølelinjene med
vinyltape (se figur 6).
Standard installasjon (fig. 1)
elimineres i
Denne skissen viser en enkel standard
installasjon av disse apparatene. Etter at man
har foretatt en drenasjeprøve, binder man alle
rørene sammen med vinyltape ref. 5.
Elektrisk installasjon
1- Åpne frontpanelet.
2- Fjern dekslet over ledningene.
3- Før forbindelsesledningen fra den indre
enheten gjennom koblingshullet.
4- Koble kontrolledningene slik det er
angitt på figur 8.
5- Plassér beskyttelseslokket over de
elektriske koblingene.
6- Monter frontpanelet.
Ledningssnitt
Størrelser
del over
Strømforsy-
ning
Sammenkobling
(innv./utv.)
Sikring
(K Kurve)
09 12 18
mm 3 x 2,5
2
4 x 2,5
A 10 16 16
N
Før man anser installasjonen
for avsluttet
Sjekk:
- At spenningen alltid ligger
mellom 198-254 V.
- At mateledningenes snitt minst
er det anbefalte.
- At tømmingen av kondensen
skjer på korrekt måte, og at
det ikke finnes lekkasjer i
vannkretsen.
- At bruker er blitt instruert i
håndteringen av apparatet.
- At det er blitt opplyst om
at luftfilteret må rengjøres
regelmessig.
- At det er blitt gitt instrukser
angående vedlikehold, eller
tegnet vedlikeholdskontrakt.
Elektrisk installasjon
Fig. 8
EAKC 09, 12, 18, 24
24
20
by johnson controls
BU: Blå
BK: Sort
BN: Brun
YE: Gul/Grønn
N(1) 2 3
BU BK BN YE
installasjon
utvendige einheter
