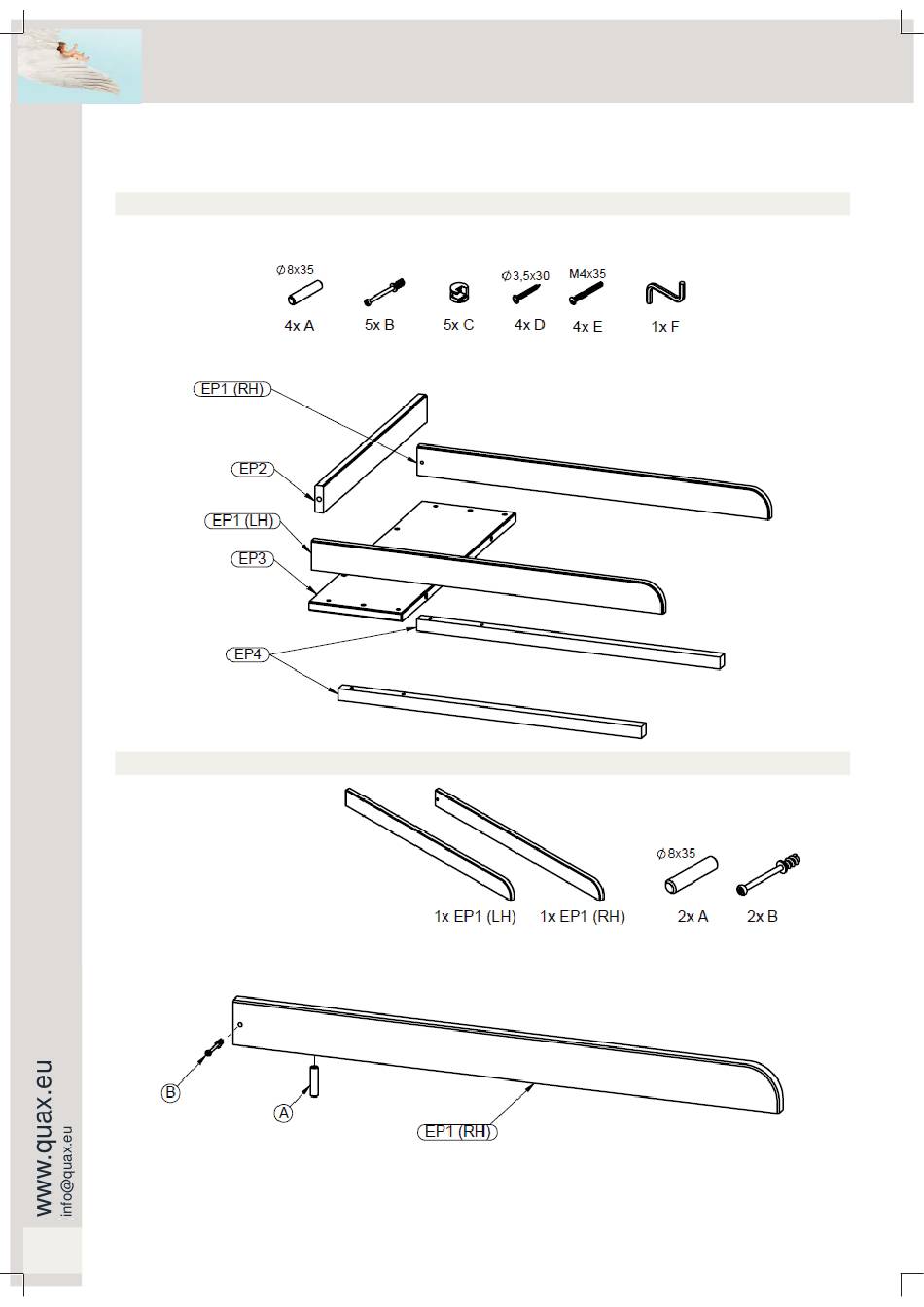

3. Unterteileliste
Überprüfen Sie die Vollständigkeit aller nachstehenden Beschläge in der Verpackung.

4. Zusammenbau des Wickelansatzes

Schritt 1 : Benutzen Sie beide Seiten EP1 LH und EP1 RH, zwei Holzdübel A und zwei Verbindungsbolzen B
Ein Verbindungsbolze (B) anziehen in der Bohrung auf der Innenseite der Seiten (EP1 LH und EP1 RH). Drücken
Sie einen Holzdübel (A) in der Bohrung an der Unterseite der Seiten.
16
54 03 55xx-E
Luierextensie
Wickelansatz
Plan à langer
Changing extension
