Lunos ego Handbuch
Allgemeines
Diese Informationen richten sich in erster Linie an Nutzer des ego. Wir gehen davon aus, dass die Lüftungsgeräte und eventuelle zusätzliche Lüftungskomponenten von qualifiziertem Personal installiert und in Betrieb genommen wurden. Wir gehen ferner davon aus, dass bekannt ist, welche Lüftungseinheit oder zusätzlichen Komponenten installiert wurden und wo diese angeschlossen sind.

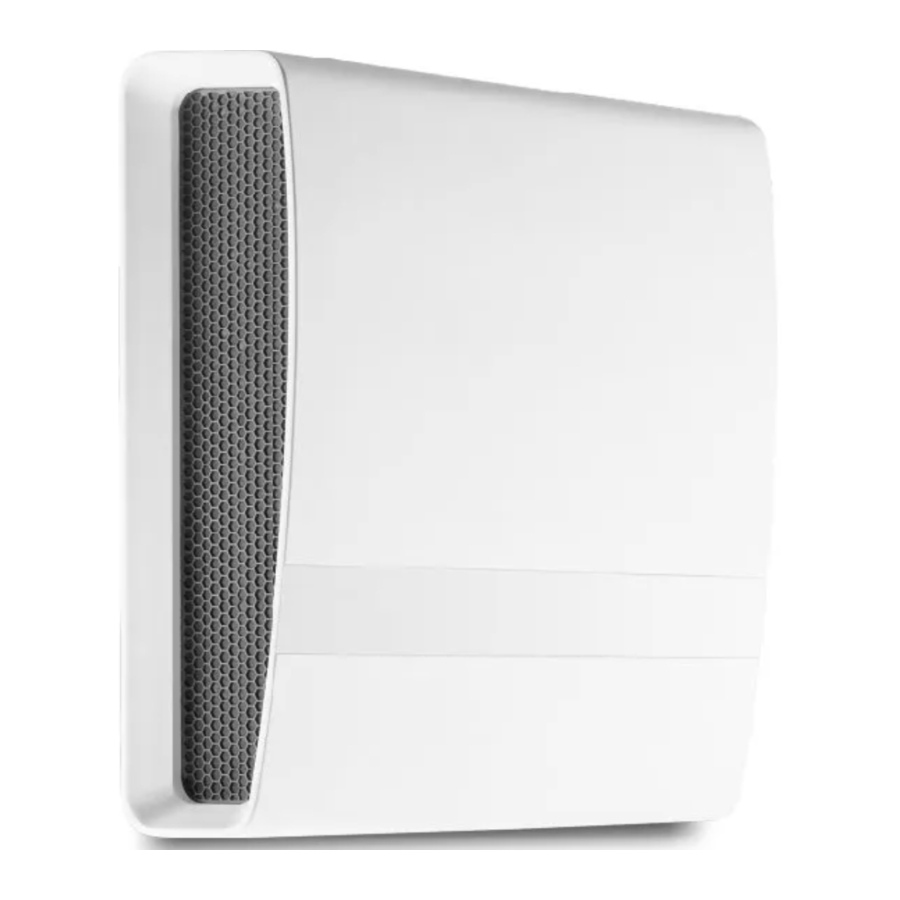

Der ego ist ein Abluftgerät mit Wärmerückgewinnung, das in Funktionsräumen wie Küchen, Bädern, Hauswirtschaftsräumen und Toiletten eingesetzt wird. Dieser Lüfter sorgt dafür, dass verbrauchte und feuchtigkeitsbeladene Luft ausgetauscht bzw. abgeführt wird. Gleichzeitig ist das Lüftungsgerät dank der Wärmerückgewinnungsoption besonders energieeffizient.
Volumenstrom
Der ego kann 5, 10 und 20 m³/h mit Wärmerückgewinnung abführen. Ohne Wärmerückgewinnung kann der ego 45 m³/h und sogar bis zu 60 m³/h absaugen. Die Basis für die Auswahl der Volumenströme ist in der Regel ein bestehendes Lüftungskonzept. Fragen dazu beantworten Ihnen das Installationsunternehmen oder Architektur- und Planungsbüros.
Wartung
Das Lüftungsgerät sollte regelmäßig gewartet werden. Detailliertere Informationen finden Sie in der Benutzerinformation 'Wartungs- und Reinigungsanleitung für unsere Lüftungsgeräte'.
Stilllegung des Geräts
Wird das Lüftungsgerät für längere Zeit ausgeschaltet, so ist die Innenblende zu schließen und die Filter sind zu entnehmen. Wird das Lüftungsgerät länger als 6 Monate nicht benutzt, so ist es bei Wiederinbetriebnahme durch qualifiziertes Personal warten zu lassen.
Die folgenden Erläuterungen beziehen sich auf das Lüftungsgerät, das mit der Steuereinheit 'Smart Comfort' oder der 'Universalsteuerung' in Verbindung mit dem Serienschalter gesteuert wird.
Bedienung und Funktion der Smart Comfort
Die Smart Comfort bietet die Möglichkeit, alle Funktionen des Lüftungsgerätes zu schalten und dessen aktuellen Betriebszustand zu erkennen. Sie enthält einen Feuchtigkeitssensor, der das Lüftungsgerät im Automatikbetrieb bedarfsgesteuert regelt. Die Lüftungsoptionen werden über Piktogramme ausgewählt.
Geänderte Einstellungen werden nach 5 Sekunden ohne Bedienung übernommen.
Symbolerklärung
Tropfen — Das Symbol "Drop" (Tropfen) aktiviert oder deaktiviert den feuchtegesteuerten Automatikbetrieb. Im Automatikbetrieb leuchten die LEDs 1 bis 4 mit geringer Helligkeit.
Die aktive Stufe wird mit voller Helligkeit angezeigt. Im Standardfall wird die erste Stufe ab einer relativen Luftfeuchtigkeit von 50% aktiviert. Ab einem Feuchtewert von 70% wird automatisch die höchste Lüftungsstufe aktiviert.
Ventilator — Über das Symbol "Fan" (Ventilator) können die Lüftungsstufen eingestellt werden. Die manuelle Einstellung einer Lüftungsstufe ist rollierend, d.h. die Stufe wird bei jedem Tastendruck um eine erhöht. Auf die höchste Stufe folgt die niedrigste Stufe oder "OFF" (AUS). Bei aktiviertem Automatikbetrieb sind manuelle Änderungen der Lüftungsstufe 1 Stunde lang gültig.
Fenster — Das Symbol "Window" (Fenster) dient zur Aktivierung oder Deaktivierung des Intensivlüftungsmodus. Ist dieser aktiv, leuchtet die LED neben dem Symbol dauerhaft. Die Lüfter gehen auf die höchste verfügbare Lüftungsstufe. Der Modus endet automatisch nach der eingestellten Zeit. Das Lüftungssystem schaltet dann in den vorherigen Betriebsmodus (manuell oder Automatikbetrieb) zurück.
Mond — Das Symbol "Moon" (Mond) aktiviert oder deaktiviert die Nachtabsenkung. Die Lüftungsgeräte werden werkseitig auf die Stufe "OFF" (AUS) gestellt und die LEDs leuchten nicht. Erst nach Ablauf der eingestellten Zeit (standardmäßig 8 Stunden) schalten die Lüftungsgeräte automatisch in den vorherigen Modus zurück. Die LEDs leuchten wieder mit voller Helligkeit. Ist der Vermieterschutz aktiviert, läuft der Lüfter dauerhaft auf der niedrigsten Stufe.
Sonne — Das Symbol "Sun" (Sonne) aktiviert oder deaktiviert den Sommermodus. Diese Funktion ist speziell für die kühleren Nachtstunden im Hochsommer konzipiert. Im Gegensatz zum Betrieb mit Wärmerückgewinnung, bei dem die Lüfter ca. alle 70 Sekunden die Richtung wechseln, wird die Reversierzeit nun auf ca. 1 Stunde erhöht, wobei die Wärmerückgewinnung umgangen wird. So kann die kühle Außenluft in die beheizten Räume gelangen und diese passiv kühlen. Ist der Modus aktiv, leuchtet die LED neben dem Symbol. Nach 8 Stunden wird diese Funktion automatisch deaktiviert und die normale Reversierzeit wiederhergestellt.
ON/OFF — Die Helligkeit der LEDs kann durch einfaches Drücken einer Taste angepasst werden. Es wird zwischen "OFF" (AUS), dunkel und hell umgeschaltet. Wird die Taste 3 Sekunden lang bestätigt, schalten sich die Lüfter komplett ab. Zum Wiedereinschalten genügt ein kurzer Tastendruck. Ist der Vermieterschutz aktiviert, können die Lüfter nicht ausgeschaltet werden.
Filterwechsel
Ein verschmutzter Filter wird durch dauerhaftes Leuchten der "Event" (Ereignis) LED am Bedienelement signalisiert. Dazu die Abdeckung der Innenblende abnehmen und den Filter entnehmen. Dieser kann in der Spülmaschine oder mit Wasser und Spülmittel gereinigt werden. Der trockene Filter wird anschließend wieder in die Filterrahmenhalterung eingesetzt. Die Abdeckung der Innenblende muss anschließend in die "open" (offen) Position eingerastet werden.
Unsere regenerierbaren Filter können problemlos 4-5 Mal gereinigt werden, bevor sie ersetzt werden müssen. Die Pollenfilter können nur mit einem Staubsauger gereinigt werden. Bei zu starker Verschmutzung oder Beschädigung des Filters muss ein neuer Filter eingesetzt werden.
Die Filterwechselanzeige wird durch 3-sekündiges Drücken der Event-Taste zurückgesetzt. Dabei wird auch die Laufzeit zurückgesetzt.
Bedienung und Funktion des Serienschalters mit Universalsteuerung
Durch Betätigen der Wippschalter können insgesamt 4 Lüftungsstufen ausgewählt werden. Sind, wie in der Abbildung gezeigt, beide Wippschalter auf unten gestellt, ist Stufe 0 aktiv. Das bedeutet, dass die Lüfter dauerhaft auf einer sehr niedrigen Stufe laufen oder ausgeschaltet sind (je nach Steuereinstellung). Eine Ausnahme bildet die sogenannte Feuchtesteuerung.
Wird nur der linke Wippschalter betätigt und der rechte verbleibt in der oberen Position, so läuft der Lüfter mit Drehzahl I. Ist der rechte Wippschalter nach oben geschaltet und der linke verbleibt unten, so ist Stufe II aktiv.
Sind beide Wippen nach oben geschaltet, so wird die dritte Stufe aktiviert. Die Lüfter liefern in dieser Stufe den maximalen Volumenstrom.
Nachlaufzeit
Für die höheren Lüftungsstufen kann eine Nachlaufzeit aktiviert werden. Der Lüfter läuft dann in dieser Funktion entweder 15 Minuten oder 30 Minuten (Steuerungseinstellungen) weiter.
Intervallbetrieb
Bei eingeschaltetem Intervallbetrieb läuft der Lüfter alle 4 Stunden für 30 Minuten oder alle 2 Stunden für 15 Minuten auf Stufe II.
Feuchtesteuerung
Ist diese Funktion eingestellt und Stufe 0 am Serienschalter aktiviert, tauschen die Lüftungsgeräte die feuchtigkeitsbeladene Luft in Volumenstufen automatisch bedarfsgesteuert aus. Diese Funktion wird durch eine grüne LED signalisiert. Diese blinkt in Intervallen von ca. 15 Sekunden am Schalter.
Filterwechsel
Muss ein Filter gewechselt werden, wird dies durch eine dauerhaft rot leuchtende LED am Schalter angezeigt. Dazu bitte die Abdeckung der Innenblende abnehmen und den Filter entnehmen. Dieser kann in der Spülmaschine oder mit Wasser und Spülmittel gereinigt werden. Der trockene Filter wird anschließend wieder in die Filterrahmenhalterung eingesetzt. Die Abdeckung der Innenblende muss anschließend in die "open" (offen) Position eingerastet werden.
Unsere regenerierbaren Filter können problemlos 4-5 Mal gereinigt werden, bevor sie ersetzt werden müssen. Die Pollenfilter können nur mit einem Staubsauger gereinigt werden. Bei zu starker Verschmutzung oder Beschädigung des Filters muss ein neuer Filter eingesetzt werden.
Die Filterwechselanzeige wird durch schnelles Hin- und Herschalten des linken Wippschalters zurückgesetzt. Muss der Filter vor dem Aufleuchten der roten LED gereinigt werden, so ist dies problemlos möglich. Das Reinigungsintervall muss neu gestartet werden. Dies erfolgt ebenfalls durch dreimaliges schnelles Hin- und Herschalten des linken Wippschalters innerhalb von 3 Sekunden.
Bei Fragen hilft Ihnen Ihr örtlicher Heizungs- oder Elektroinstallationsbetrieb gerne weiter.
