Kolver PLUTO series Handbuch Seite 22

PLUTO20CA – PLUTO35CA
PARTI DI RICAMBIO/ SPARE PARTS
RIF DESCRIZIONE/ DESCRIPTION
1 Cannotto alluminio/ Aluminium body PL20
Cannotto alluminio/ Aluminium body PL35
2 Riduttore/ Reduction gears PL20
Riduttore/ Reduction gears PL35
3 Motore/ Motor PL20
Motore/ Motor PL35
4 Connettore/ Connector M 5 pin
5 Coperchio/ Cap PL20
Coperchio/ Cap PL35
6 Vite/ Hex. Nut M12x1
7 Vite/ Screw M3x6
8 Vite/ Screw M4x10 PL20
Vite/ Screw M5x12 PL35

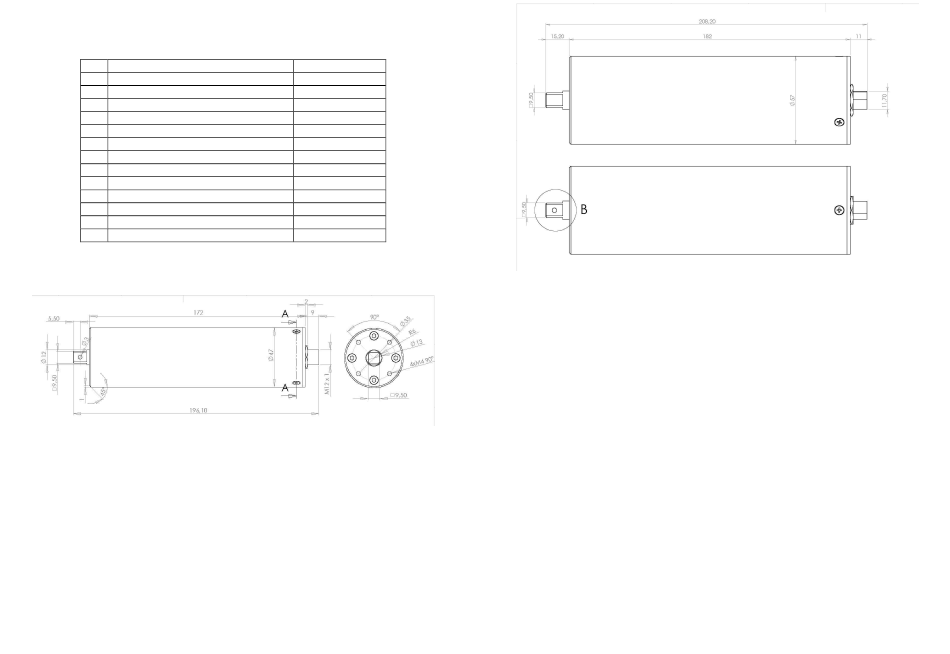

PLUTO20CA: INGOMBRO / DRAWING
PLUTO35CA: INGOMBRO / DRAWING
COD.
234610/20
234510/30/1
231610/20
231610/30
231609/20
231609/30
201666
234610/20C
234510/30/2
Vedi/ See 201666
210068
231507
232507
