Kolver PLUTO series Handbuch Seite 20

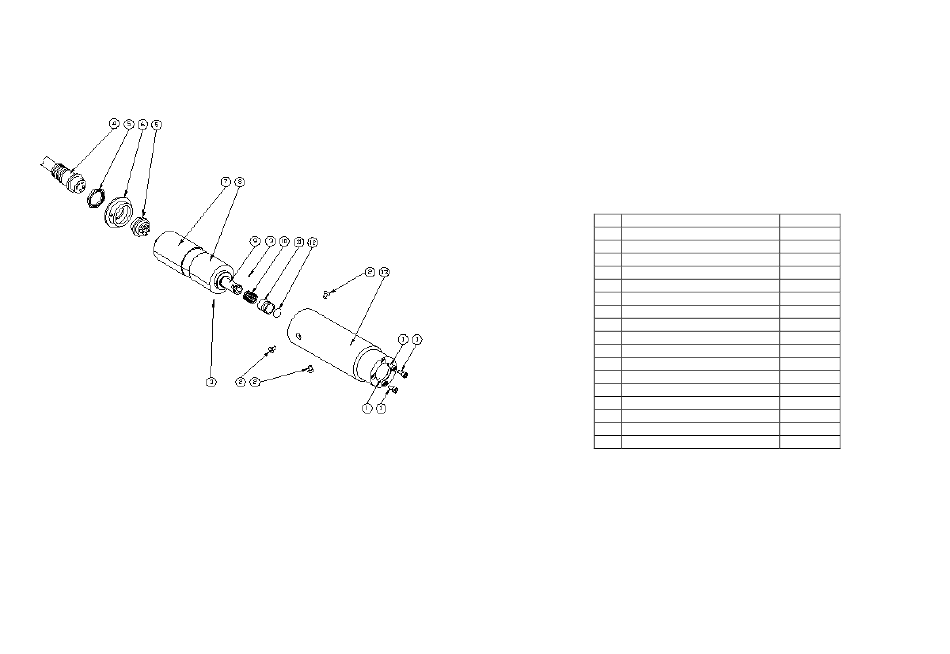

PLUTO..CA/N: ESPLOSO/ EXPLODED VIEW
PLUTO..CA/N: PARTI DI RICAMBIO/ SPARE PARTS
RIF DESCRIZIONE/ DESCRIPTION
Vite brugola/ Screw M3 x 8
1
Vite/ Screw M3 x 6 TS
2
Sfera/ Ball Ø 3,5mm
3
Cavo/ Cable 2,5mt
4
Connettore/ Connector M 5 pin
5
Coperchio/ Cap
6
Riduttore/ Reduction gears PL3
7
Riduttore/ Reduction gears PL10
Riduttore/ Reduction gears PL15
8 Motore/ Motor PL3
Motore/ Motor PL10
Motore/ Motor PL15
9 Alberino/ Spindle 1/4
10 Molla mandrino/ Bit spring
11 Mandrino porta inserto/ Bit ring
12 Anello/ Circlip
13 Cannotto alluminio/ Aluminium body
COD.
231508
210068
230011
200063
201666
234510
231510/3
231510
231510/15
231509/3
231509
231509/15
231511
230009
230008
230007
234510
